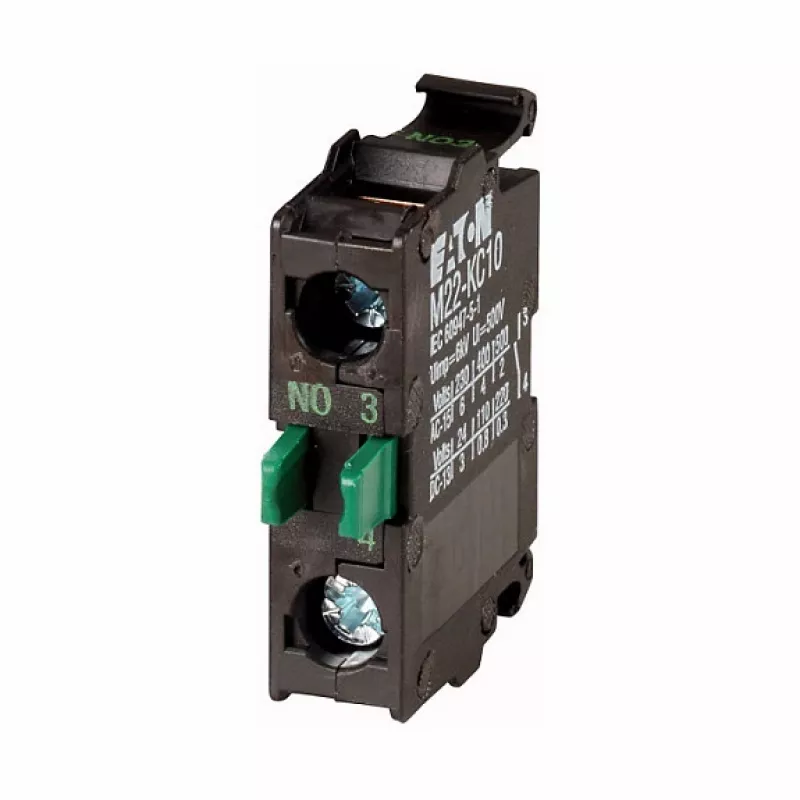

Eaton M22-KC10 Kontaktelement 1NO Kruviühendus Aluskinnitus 216380

See Eaton M22-KC10 kontaktelement on põhiline ehitusplokk juhtimisahelatele, pakkudes ühte tavaliselt avatud kontakti robustses ja kompaktses korpuses. Loodud M22 seeria surunuppudele, valiklülititele ja juhtimisjaamadele, ühendab see tõestatud hõbesulami kontakttehnoloogia kruviühendussüsteemiga, tagades usaldusväärse ja pikaajalise töö tööstuskeskkonnas.

Eelised

Kontaktelement tagab ühtlase lülituse nõudlikes tingimustes. Selle hõbesulamist kontaktid pakuvad madalat kontaktitakistust ja kõrget vastupidavust elektri erosioonile, samas kui kruviühendused võimaldavad kiiret ja turvalist juhtmestikku tavaliste tööriistadega. Aluskinnitus disain lihtsustab paigaldust ja IP20 kaitseaste klemmidel kaitseb juhusliku kontakti eest kasutuselevõtu ja hoolduse ajal.

Sobib kasutamiseks

• Juhtimisahelad tööpinkides, pakkimisliinides ja protsessiautomaatikas
• Tööstuslikud juhtimispaneelid, mis vajavad tavaliselt avatud lülitusfunktsioone
• Eaton M22 seeria juhtimis- ja signaalimisseadmete uuendamine või hooldus

Peamised tehnilised andmed

• Kontaktikonfiguratsioon: 1 tavaliselt avatud (NO)
• Nimipinge: 500 V AC / 250 V DC
• Nimivool: 6 A at 230 V AC (AC-15), 3 A at 24 V DC (DC-13)
• Ühendustüüp: Kruviühendus
• Kinnitustüüp: Aluskinnitus (ühilduv M22 seeriaga)
• Klemmi võimsus: 1 × (0,5–2,5) mm² tahke, 2 × (0,5–1,5) mm² tahke; painduv keermega: 1 × (0,5–2,5) mm², 2 × (0,5–1,5) mm²
• Nimitalitluspinge (Uimp): 6000 V
• Mehaaniline vastupidavus: > 5 × 10⁶ tsüklit
• Kaitseaste (klemmid): IP20
• Saastumisaste: 3
• Töötemperatuur: -25 kuni +70 °C
• Laotustemperatuur: -40 kuni +80 °C
• Standardid: IEC/EN 60947-5-1, VDE 0660
• Lühisekaitse: kaitse 10 A gG/gL

Soovitused

Veenduge, et kõik juhtmestikud on pingutatud soovitatud pöördemomendini ja et painduvad juhtmed on varustatud sobivate keermetega. Kontrollige alati kontaktelemendi sobivust teie konkreetse juhtimisahela pinge ja vooluga ning kasutage sobivat lühisekaitset.
