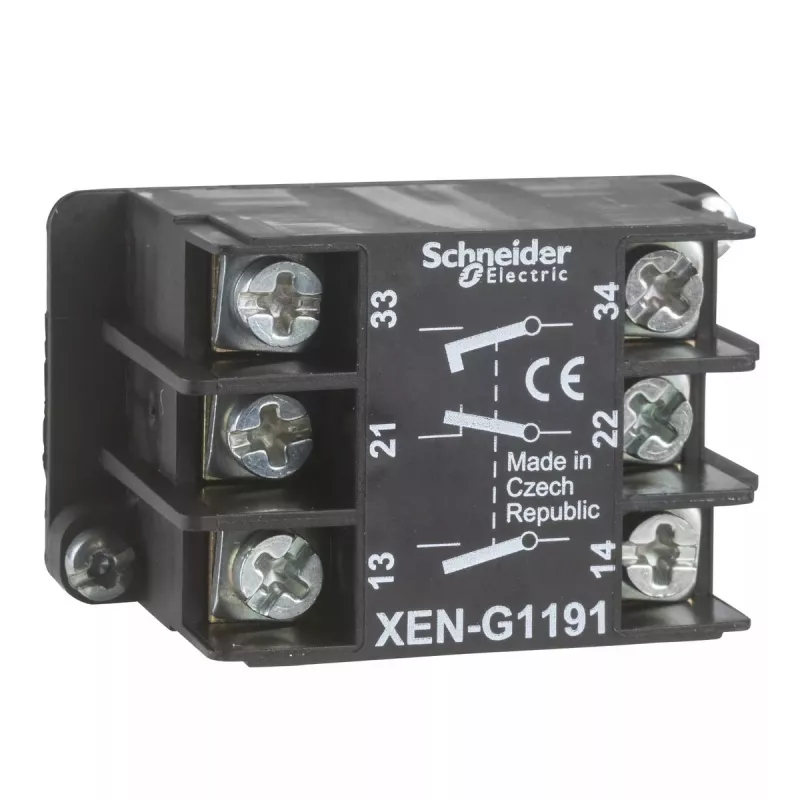

Abikontakt Schneider Electric XENG1191, must, abikontaktimoodul

Schneider Electric XENG1191 abikontakt on kompaktne, esiküljele paigaldatav kontaktplokk, mis on mõeldud lülitus- ja signaalimisfunktsioonide lisamiseks ühilduvatele Schneider Electricu juhtimis- ja lülitusseadmetele. Musta viimistlusega moodul pakub ühe normaalselt suletud (NC) ja kahe normaalselt avatud (NO) vedrutagastusega kontakti kombinatsiooni, et laiendada jälgimis-, blokeerimis- ja olekutagasiside võimalusi elektrikilpides ja automaatikasüsteemides.

Eelised

See abikontaktimoodul pakub modulaarset paigaldust kiireks esiküljele kinnitamiseks ilma põhiseadet muutmata. Vedrutagastusega kontakti konstruktsioon tagab usaldusväärse mehaanilise lähtestamise pärast rakendumist, samas kui 1 NC + 2 NO kontakti konfiguratsioon annab paindlikkuse nii katkestus- kui ka sulgemisahelate rakendamiseks. Kompaktne profiil säästab kilbiruumi ja integreerub standardsete Schneider Electricu seadmetega, tagades ühtlase mehaanilise ja elektrilise ühilduvuse.

Sobib

• Olekutagasiside lisamiseks kontaktoritele ja mootorikäivititele
• Blokeerimisahelate rakendamiseks juhtpaneelides
• Täiendavate signaalkontaktide pakkumiseks automaatika loogikale
• Kasutamiseks juhtimisahelates, kus on vaja esiküljele paigaldatavaid abikontakte

Peamised tehnilised andmed

• Kontaktide konfiguratsioon: 1 normaalselt suletud (NC) + 2 normaalselt avatud (NO)
• Rakendumise tüüp: vedrutagastus
• Paigaldus: esiküljele paigaldatav modulaarsetele juhtseadmetele
• Värvus: must
• Kasutusotstarve: abikontaktplokk lülitus- ja signaalimisfunktsioonideks

Kasutamine

Kinnitage abikontakt ühilduva Schneider Electricu lülitusseadme esiküljele vastavalt seadme paigaldusjuhistele, tagades mehaanilise haakumise ja kontaktide õige joondumise. Ühendage kontakti juhtmed juhtimis- või signaaliahelasse, järgides põhiseadme ühendusskeemi ja kehtivaid elektristandardeid. Veenduge, et kontakt töötab korralikult, rakendades põhiseadet ja jälgides abikontakti oleku muutust; vedrutagastusmehhanism lähtestab kontaktid, kui käiviti vabastatakse.

Soovitused

Enne paigaldamist kontrollige ühilduvust konkreetse Schneider Electricu põhiseadmega ja järgige kohalikke elektrieeskirju. Kasutage juhtimisahelates sobiva suurusega juhtmeid ja kaitseseadmeid ning pärast paigaldamist tehke funktsionaalsustestimine, et tagada usaldusväärne jälgimis- ja blokeerimisvõime.
