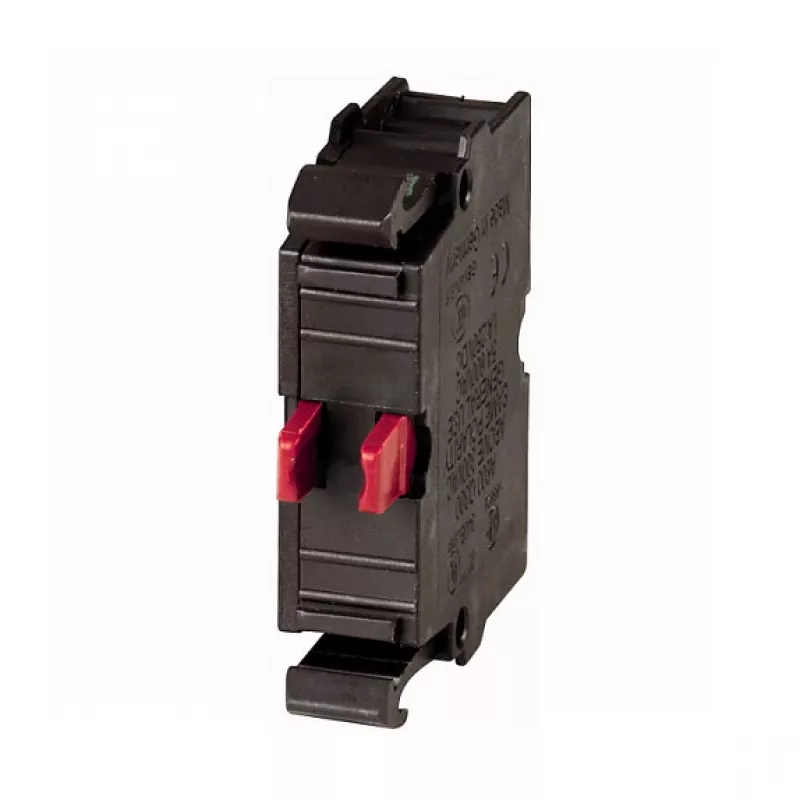

EATON M22-CK01 Kontaktelement, 1 NC, esikinnitus, vedruhülsiklemm

Hädaabiseiskamisahelad, režiimilülitite jaamad ja olekuindikaatorid sõltuvad kõik täpsest lülitusest juhtpaneeli taga. EATON M22-CK01 kontaktelement on loodud spetsiaalselt M22 seeria nuppude ja juhtseadmete jaoks, pakkudes ühte tavaliselt suletud kontakti esikinnitusega korpuses, mis klõpsab otse ajamisse. Selle vedruhülsiklemm kiirendab juhtmestikku ja tagab vibratsioonikindla ühenduse.

Peamised tehnilised andmed

• Kontaktikonfiguratsioon: 1 NC (tavaliselt suletud)
• Kinnitus: esikinnitus Eaton M22 seadmetele
• Klemm: vedruhülsiklemm, juhtme ristlõige 0,5–2,5 mm² (täis- ja keerdjuhe)
• Nimipinge: 500 V AC / 250 V DC
• Nimiisolatsioonipinge: 500 V; nimilöögitaluvuspinge: 6 kV
• Nimitöövool AC-15: 6 A (230 V); DC-13: 0,2 A (220 V)
• Kaitseaste: IP20 (klemmid)
• Töötemperatuur: –25 °C kuni +70 °C
• Mehaaniline eluiga: > 5 miljonit tsüklit; elektriline eluiga: > 0,5 miljonit tsüklit
• Standardid: IEC/EN 60947-5-1, VDE 0660 osa 200; sertifikaadid: CE, UL, CSA

Miks seda valida

Eatoni M22 seeria on tuntud oma modulaarse paindlikkuse ja robustse konstruktsiooni poolest. See kontaktelement pärib selle pärandi, pakkudes stabiilset lülitust tööstuslike temperatuuride äärmustes. Vedruhülsiklemm välistab vajaduse perioodilise järelpingutamise järele, vähendades hooldust masina eluea jooksul. Rahvusvaheliste turgude sertifikaatidega lihtsustab see paneelide kokkupanekut ja hoiab teie seadmed nõuetele vastavana.

Ideaalne kasutus

• Hädaabiseiskamisahelad juhtpaneelides ja masinates
• Olekute tagasiside märgutuledele ja PLC sisenditele
• Režiimilülitid mootori käivitusjaamades
• Automatiseerimisseadmed esikinnitusega juhtseadmetega

Hea teada

See kontaktelement on hinnatud üle 5 miljoni mehaanilise tsükli, kuid elektriline koormuselu sõltub lülitusvoolust ja pingest. Induktiivsete koormuste korral tuleb alati rakendada vastavat devalveerimist. Paigaldamisel võtab vedruhülsiklemm vastu kuni 2,5 mm² juhtmeid; kasutage õiget kruvikeerajat, et avada hüls ja sisestada juhe ilma liigset isolatsiooni eemaldamata. Esikinnitusdisain võimaldab kiiret kokkupanekut ilma spetsiaalsete tööriistadeta, muutes selle tehnikule sõbralikuks valikuks nii uutele ehitistele kui ka uuendustele.
