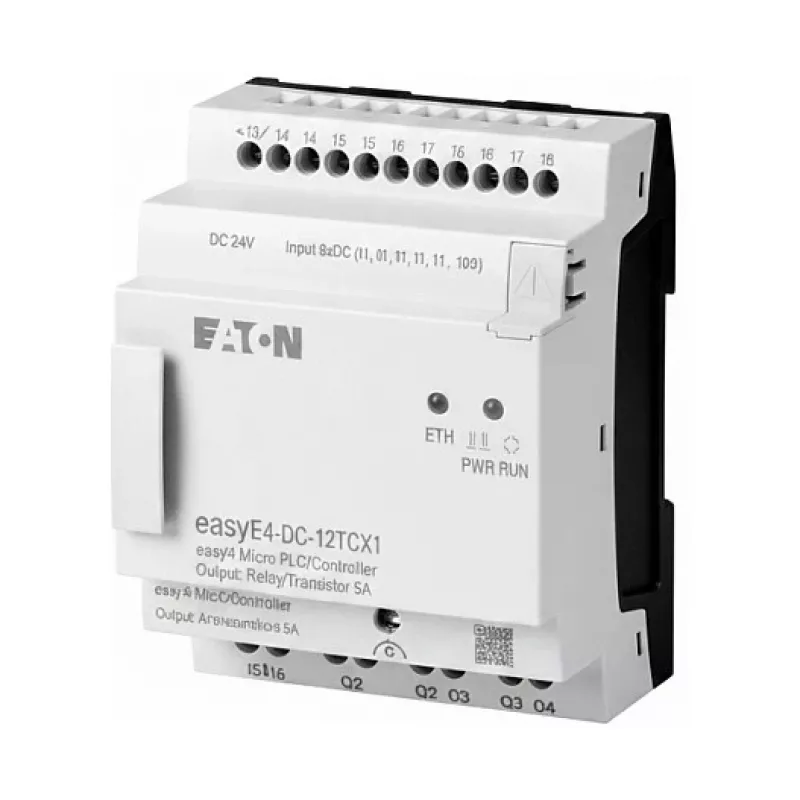

EATON juhtrelee EASY-E4-DC-12TCX1 24 VDC, 8 väljundit (4 ümberlülituskontaktiga) mudel 197214

EATON EASY-E4-DC-12TCX1 on juhtreleemoodul, mis on mõeldud tööstusautomaatika ja juhtpaneelide jaoks. Seade töötab 24 VDC toitepingega ja sellel on kaheksa väljundit, sealhulgas neli ümberlülituskontakti (SPDT), mis võimaldavad paindlikku juhtimisahelate lülitamist ja signaalide jaotamist madalpinge loogika ja välisseadmete vahel. Kompaktne moodul on ette nähtud paneelile paigaldamiseks ja integreerimiseks releeloogikasse, masinate juhtimisse ja ohutusseotud lülitusülesannetesse, kus on nõutav usaldusväärne kontaktide lülitamine ja selge kanalite eraldus.

Eelised

Moodul pakub standardset 24 VDC poolipinget ja sega väljundkonfiguratsiooni, mille neljal väljundil on nii normaalavatu kui ka normaalsuletud kontakti võimalus, mis lihtsustab mitmefunktsiooniliste juhtimisrakenduste juhtmeühendust. Selle konstruktsioon toetab otsekohest paneeli integreerimist ja vähendab ruumivajadust võrreldes eraldi releedega. Toode tagab determineeritud mehaanilise lülituskäitumise, selge elektrilise isolatsiooni pooli ja kontaktide vahel ning ühilduvuse tavaliste tööstuslike juhtpingete ja juhtmestiku tavadega.

Sobib (ülesanded / kasutusjuhud)

• Releeloogika ja redellülitusahelad masinapaneelides
• Signaali liidestamine PLC väljundite ja välisseadmete või indikaatorite vahel
• Mitut kontaktitüüpi nõudvate juhtimisahelate jaotamine ja lülitamine
• Elektromehaaniliste releefunktsioonide asendamine või laiendamine juhtkappides

Peamised spetsifikatsioonid

• Toitepinge: 24 VDC pooli töö
• Väljundid: 8 lülitusväljundit 4 ümberlülituskontaktiga (SPDT)
• Kontakti konfiguratsioon: sega NO/NC võimalus ümberlülitusväljunditel
• Paigaldus: paneelile paigaldamine, sobib tööstuslikele juhtkorpustele
• Funktsioon: juhtrelee lülitamiseks ja signaalijaotuseks automaatikasüsteemides

Kasutamine

Paigaldage releemoodul juhtpaneeli vastavalt kohalikele paigaldus- ja juhtmestikustandarditele, veendudes, et 24 VDC toide on ühendatud pooli klemmidega ja koormusahelad on ühendatud sobivate väljundkontaktidega. Enne toite sisselülitamist kontrollige kontaktide nimivoolusid ja koormustüüpe. Kasutage ümberlülituskontakte seal, kus on vaja nii tavaliselt avatud kui ka tavaliselt suletud lülitamist; kasutage eraldi väljundeid ühe kontaktiga lülitamiseks. Pärast juhtmestiku ühendamist lülitage toide sisse ja katsetage iga väljundit esmalt koormuseta ja seejärel koormuse all, et veenduda õiges töös ja kontaktide juhtmestikus.

Soovitused

Järgige tootja paigaldusjuhiseid ja paneeli juhtmestiku ohutusreegleid. Kontrollige kontaktide nimivoolusid ja kasutage induktiivsete koormuste korral sobivat kaitset (sulavkaitsmed, kaitselülitid, summutid). Tagage regulaarne klemmühenduste kontroll ja vahetage moodul välja, kui ilmnevad kontaktide kulumise või ebanormaalse töö märgid.
