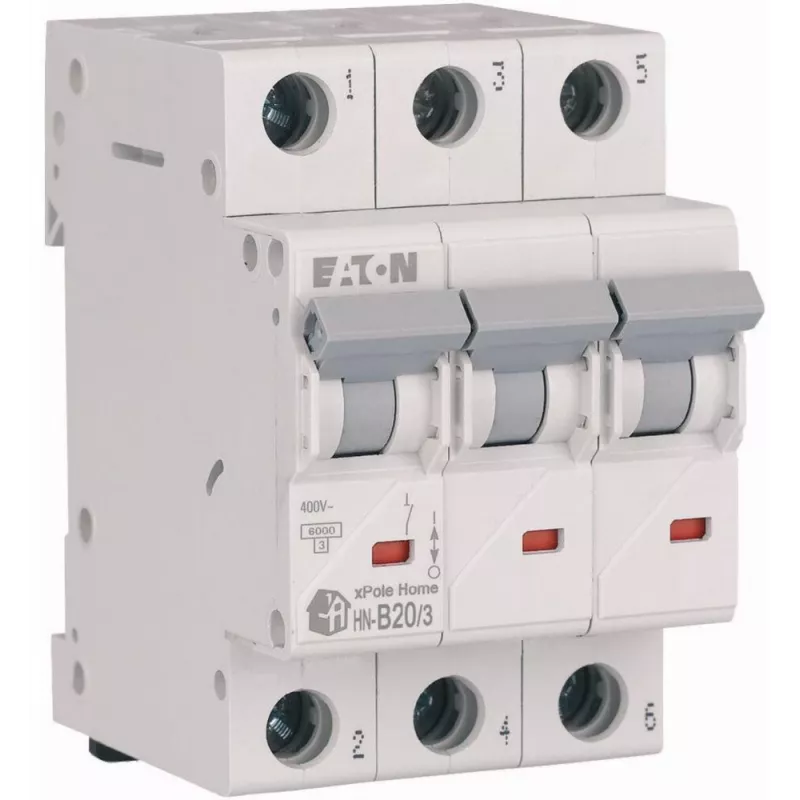

EATON HN-B20/3 Miniature Circuit Breaker B 20A 3P 3M 6KA

EATON HN-B20/3 on kvaliteetne miniatuurkaitselüliti (MCB), mis on mõeldud usaldusväärseks ülevoolukaitsmiseks elektripaigaldistes. Nimivooluga 20 A ja B-väljalülituskarakteristikuga sobib see ideaalselt valgustusahelate, pistikupesade ja muude takistuslike või kergelt induktiivsete koormuste kaitsmiseks. See 3-pooluseline MCB omab lühislülitusvõimet 6 kA ja vastab standardile IEC/EN 60898-1, tagades ohutuse ja jõudluse elamutes, ärihoonetes ja tööstuslikes rakendustes.

Eelised

• Usaldusväärne ülevoolu- ja lühisekaitse
• Kompaktne 3-mooduli disain (52,5 mm) ruumi kokkuhoiuks DIN-liistule paigaldamisel
• Suur lühislülitusvõime 6 kA ohutuse suurendamiseks
• Lai töötemperatuuri vahemik (-25 kuni +70 °C)
• Pikk elektriline ja mehaaniline vastupidavus (10 000/20 000 tsüklit)
• Kruviklemmid turvaliseks ja lihtsaks juhtmestikuks

Sobib kasutamiseks

• Valgustusahelad
• Pistikupesad
• Väikeste mootorite kaitse
• Elamu- ja ärihoonete jaotuskilbid
• Tööstuslikud juhtpaneelid

Peamised tehnilised andmed

• Toote tüüp: Miniatuurkaitselüliti (MCB)
• Nimivool: 20 A
• Pooluste arv: 3-pooluseline
• Väljalülituskarakteristik: Tüüp B
• Lühislülitusvõime (Icn): 6 kA
• Nimipinge (Ue): 230/400 V AC
• Sagedus: 50/60 Hz
• Paigaldusviis: DIN-liist
• Mooduli laius: 3 moodulit (52,5 mm)
• Standarditele vastavus: IEC/EN 60898-1
• Klemmi tüüp: Kruviklemmid
• Klemmi mahtuvus (täisjuhe): 1-25 mm²
• Klemmi mahtuvus (peenjuhe): 1-16 mm²
• Kaitsetase: IP20 (klemmid), IP40 (kest)
• Töötemperatuur: -25 kuni +70 °C
• Nimiisolatsioonipinge (Ui): 500 V
• Nimilöögipinge (Uimp): 4 kV
• Elektriline vastupidavus: 10 000 tsüklit
• Mehaaniline vastupidavus: 20 000 tsüklit

Soovitused

Optimaalse kaitse tagamiseks paigaldage MCB kvalifitseeritud elektriku poolt ja kasutage seda vastavalt nimiväärtustele. Kontrollige alati ühilduvust oma jaotuskilbi ja koormusnõuetega.
