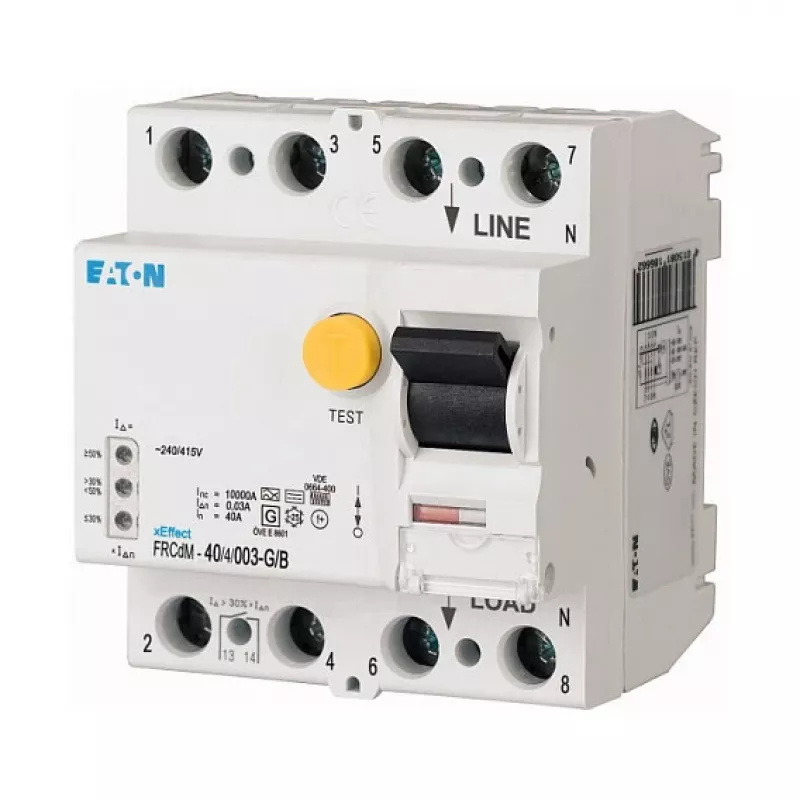

Eaton FRCDM-40/4/003-G/B Digital Type B RCD 40A 4-Pole 30mA 230/400V AC DIN Rail

Tööstusrajatistes ja ärihoonetes nõuab personali ja seadmete kaitsmine rikkevoolude eest seadet, mis reageerib nii vahelduv- kui ka pulseeriva alalisvoolu riketele. Eaton FRCDM-40/4/003-G/B digitaalne rikkevoolukaitse (RCD) vastab sellele väljakutsele nimivooluga 40 A, nelja poolusega ja tundlikkusega 30 mA. Tüüp B klassifikatsioon tagab siledate alalisvoolu rikkevoolude tuvastamise, muutes selle sobivaks sagedusmuundurite, UPS-süsteemide või laadimisinfrastruktuuri ahelatele. Digitaalne funktsionaalsus pakub täiustatud testimis- ja olekuindikatsiooni, lihtsustades hooldust ja kontrolli.

Peamised tehnilised andmed

• Nimivool: 40 A
• Pooluste arv: 4
• Nimirikkevool: 30 mA
• RCD tüüp: B (kõikvoolutundlik)
• Nimipinge: 230/400 V AC
• Nimisagedus: 50/60 Hz
• Lühisetalitusvõime: 10 kA
• Nimilöögipinge: 4 kV
• Paigaldus: DIN-liistule
• Mooduli laius: 4 moodulit (umbes 70 mm)
• Klemmi ristlõige: 1,5–35 mm²
• Kaitseaste: IP20 (klemmid), IP40 (korpuses)
• Töötemperatuur: -25 kuni +60 °C
• Standardid: IEC/EN 61008-1, VDE 0664 osa 10
• Elektriline vastupidavus: >10 000 tsüklit
• Mehaaniline vastupidavus: >20 000 tsüklit
• Löökvoolu taluvus: 3 kA (8/20 µs)

Miks seda valida

Tüüp B tundlikkus katab rikkevoolud, mida standardsed AC või A tüübid ei tuvasta, vähendades tuvastamata rikete riski kaasaegsetes elektripaigaldistes. Digitaalne olekuindikatsioon ja testifunktsioon lihtsustavad rutiinseid kontrolle, samas kui vastupidav konstruktsioon ja lai temperatuurivahemik tagavad usaldusväärse töö nõudlikes keskkondades. Vastavus rahvusvahelistele standarditele annab kindluse ohutuse ja jõudluse osas.

Ideaalne kasutus

• Sagedusmuundureid ja ajameid toitvate ahelate kaitse
• Elektrisõidukite laadimisjaamad ja päikesesüsteemid
• UPS-süsteemid ja andmekeskused
• Tööstusmasinad kolmefaasiliste koormustega
• Ärihooned segatud elektriliste koormustega

Hea teada

Seade paigaldatakse standardsele 35 mm DIN-liistule ja võtab enda alla neli moodulit. Klemmid võtavad vastu täis- või keerdjuhtmeid ristlõikega 1,5–35 mm². Täiustatud kaitse saavutamiseks paigaldage korpusesse, et saavutada IP40. Enne paigaldust kontrollige alati vastavust kohalikele eeskirjadele ja süsteemi projekteerimisele.
