DMT 3m Ecoflex 10 koaksiaalkaabel N-isasest N-emaseni pistikutega, 50 oomi

DMT MC711030 on täppisvalmistatud RF-pistikukaabel, mis ühendab väikese kaoga Ecoflex 10 platvormi praktilise N-isane kuni N-emane konfiguratsiooniga. See kolmemeetrine koost on loodud nõudlikuks RF-ülekandeks, pakkudes stabiilset jõudlust kuni 8 GHz ja ehtsat 50-oomist impedantsi.

Esiletõstetud omadused

• Väikese kaoga Ecoflex 10 kaabel tahke vask-sisejuhiga
• Topeltvarjestus (vaskpunutis + vaskfoolium) suurepärase häirete tõrjumise jaoks

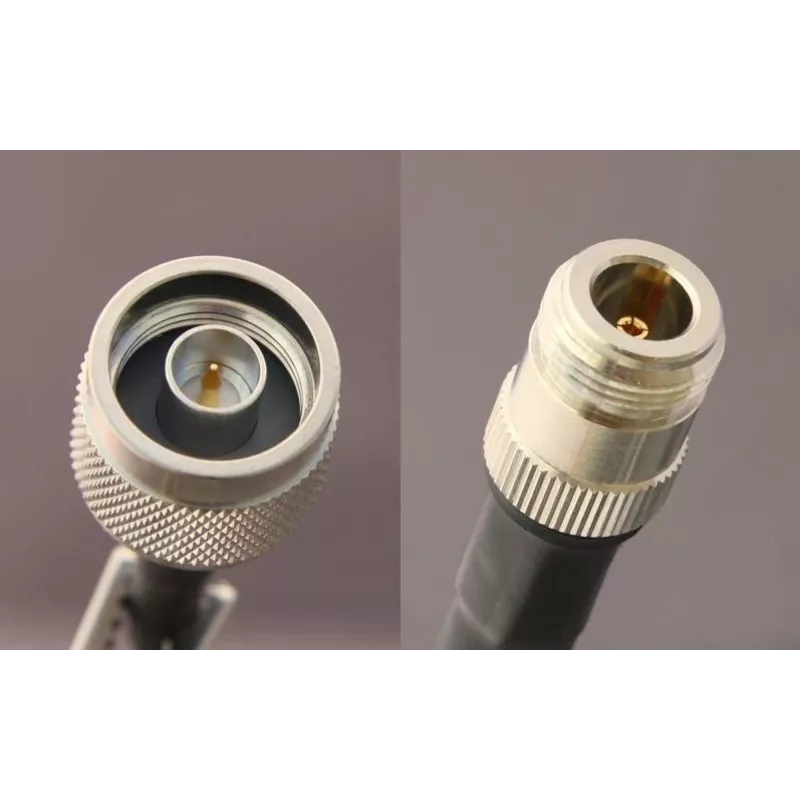

• Nikkeldatud messingust N-pistikud kullatud keskpoldiga
• Lai töötemperatuuri vahemik -40°C kuni +85°C
• UV-kindel PE-kest sobib nii sise- kui ka välistingimustesse
• VSWR alla 1,2:1 usaldusväärse signaaliedastuse jaoks

Igapäevases kasutuses

See kaabel on ideaalne antennide, transiiverite ja mõõteseadmete ühendamiseks, kus on vaja robustset N-tüüpi liidest. Isane-emane orientatsioon lihtsustab olemasolevate RF-ühenduste pikendamist või otsest ühendamist N-emase pordiga seadmetega. Selle paindlik, kuid vastupidav konstruktsioon võimaldab juhtida ümber nurkade minimaalse painderaadiusega 40 mm ühekordsete painde jaoks ja 100 mm korduva painutamise jaoks.

Täielikud tehnilised andmed

• Kaabli tüüp: Ecoflex 10
• Kaabli pikkus: 3 meetrit
• Pistik 1: N-isane
• Pistik 2: N-emane
• Impedants: 50 oomi
• Sagedusvahemik: DC kuni 8 GHz
• Sumbuvus @ 1 GHz (100 m kohta): 13,3 dB
• Sumbuvus @ 2,4 GHz (100 m kohta): 21,5 dB
• Välisläbimõõt: 10,2 mm
• Sisejuht: Tahke vask
• Varjestus: Topeltvarjestus (vaskpunutis + vaskfoolium)
• Dielektrik: Vahtpolüetüleen
• Kest: UV-kindel PE
• Töötemperatuur: -40°C kuni +85°C
• VSWR: < 1,2:1
• Võimsustaluvus @ 1 GHz: 1,5 kW
• Min. painderaadius (ühekordne): 40 mm
• Min. painderaadius (korduv): 100 mm
• Pistiku korpus: Nikkeldatud messing
• Keskpolt: Kullatud

Lõppmärkus

See esmaklassiline kaablikoost on ideaalne professionaalseteks RF-paigaldisteks, pakkudes väikest kadu ja kõrget varjestuse efektiivsust. Usaldusväärne jõudlus ja vastupidavad materjalid muudavad selle usaldusväärseks valikuks kriitiliste ühenduste jaoks.
