DisplayPort-DVI-adapter ShiverPeaks 14-05007 — DisplayPort 1.1 DVI-ks 24+5

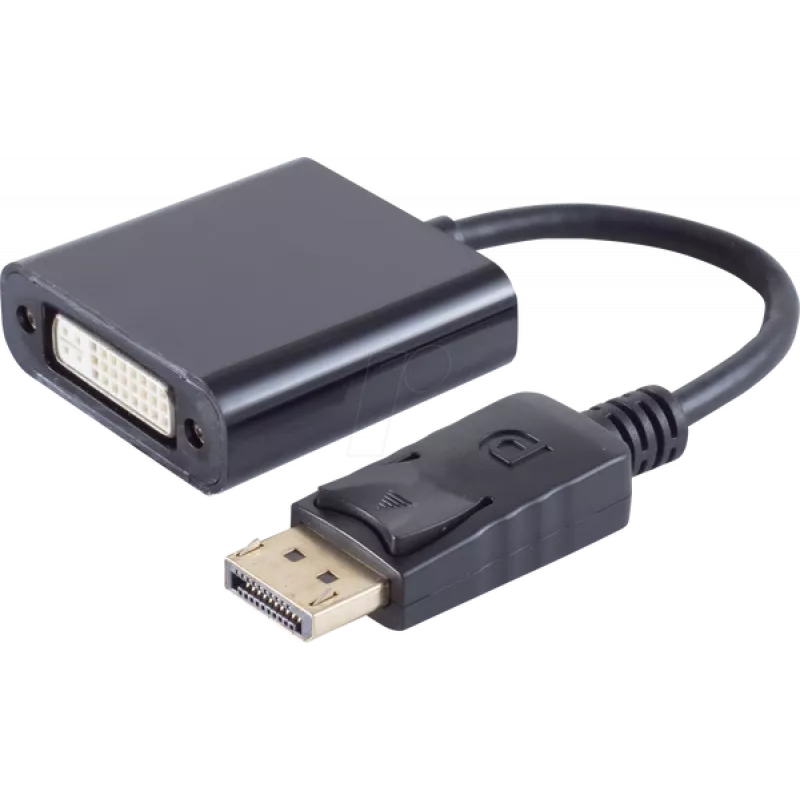

ShiverPeaksi DisplayPort-DVI-adapter 14-05007 on passiivne adapter, mis teisendab DisplayPort 1.1 väljundi DVI 24+5 (DVI‑I) sisendiks. See pakub kompaktset, isepaigaldavat füüsilist ühendust DisplayPortiga varustatud seadmete ja DVI 24+5 pistikutega kuvarite või projektorite vahel. Adapter on mõeldud olukordadeks, kus lähteseade toetab DisplayPort 1.1 väljundit ja kuvar aktsepteerib DVI‑I ühendust.

Eelised

See adapter pakub lihtsat ja väheprofiililist teisendust, ilma et oleks vaja välist toidet või tarkvaradraivereid. Selle passiivne disain tagab otsese elektrilise ühenduse ühilduvate DisplayPort 1.1 graafikaväljundite jaoks, võimaldades hõlpsasti ühendada DVI-ga varustatud monitore, projektoreid või KVM-süsteeme. Kompaktne vormitegur säästab laua- ja riiuliruumi ning vähendab kaablisegadust segaühendusega seadmete integreerimisel.

Sobib

• DisplayPort 1.1 graafikakaardi ühendamiseks DVI‑I monitori või projektoriga
• Sülearvuti või dokkimisjaama DisplayPort-väljundiga DVI-kuvari juhtimiseks
• Vanemate DVI-kuvarite integreerimiseks süsteemidesse, mis pakuvad ainult DisplayPort-väljundeid
• Ajutisteks või püsivateks seadistusteks kontorites, klassiruumides või kodustes töökohtades

Peamised spetsifikatsioonid

• Liidese teisendus: DisplayPort 1.1 (allikas) DVI-ks 24+5 (DVI‑I, sihtkoht)
• Disain: Passiivne adapter (välist toidet pole vaja)
• Ühilduvus: Nõuab DisplayPort-väljundit, mis toetab DVI-signaliseerimist (DP++)
• Pistikute tüübid: Standardne DisplayPort-isane DVI 24+5-emaseks
• Toetatud videosignaalid: Ühekanalilised DVI-videorežiimid kuni ühekanalilise DVI piirideni
• Vormitegur: Kompaktne, väheprofiililine adapter, sobib kitsastesse kohtadesse

Kuidas kasutada

Sisestage adapteri DisplayPort-ots arvuti, sülearvuti või dokkimisjaama DisplayPort-väljundisse, kuni see kindlalt paigale istub. Ühendage DVI-kaabel adapteri DVI‑I pistikust monitori või projektori DVI-sisendisse. Lülitage mõlemad seadmed sisse ja valige kuvaril sobiv sisend. Kui lähteseade toetab DP++ (kaherežiimiline DisplayPort), edastab adapter DVI-signaali ja operatsioonisüsteem peaks kuva automaatselt tuvastama. Reguleerige eraldusvõimet ja värskendussagedust süsteemi kuvaseadetes, et need vastaksid monitori toetatud režiimidele.

Soovitused

Kasutage kvaliteetseid DVI-kaableid ja veenduge, et lähteseadme DisplayPort-väljund toetab DP++/DVI-signaliseerimist. Eraldusvõimete või värskendussageduste puhul, mis ületavad ühekanalilise DVI piirid, kaaluge aktiivset muundurit või natiivset digitaalühendust, mis toetab suuremat ribalaiust. Vältige pistikute jõuga ühendamist ja tagage kindel ühendus, et vältida katkendlikku signaalikadu.
