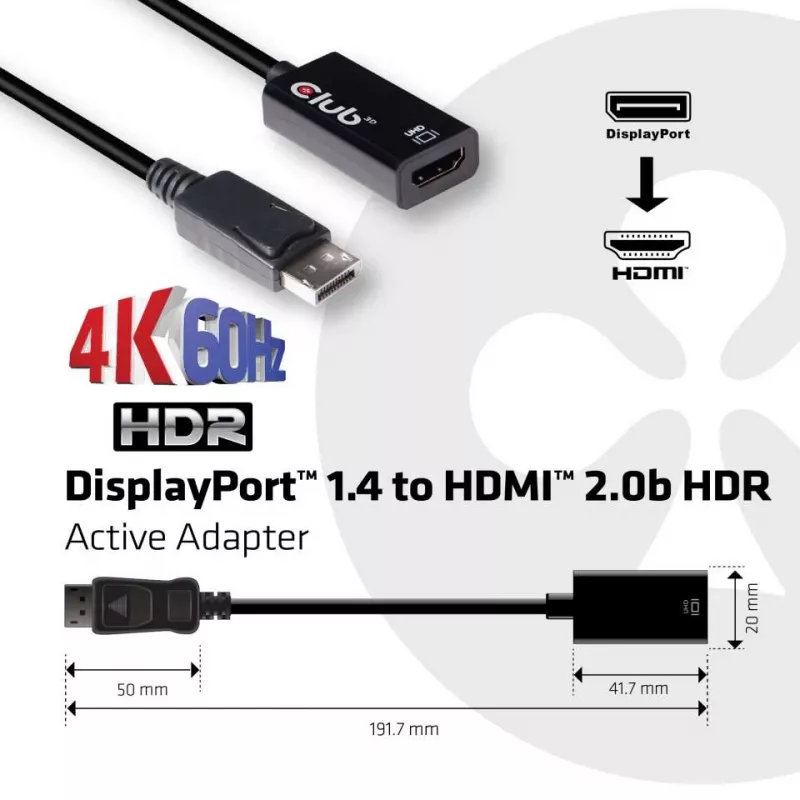

Aktiivne adapter DisplayPort 1.4 HDMI 2.0b CLUB3D CAC-1080

CAC-1080 on Club3D DisplayPort 1.4–HDMI 2.0b signaalimuundur, mis on loodud DisplayPort-allika ühendamiseks HDMI-ekraaniga. See toetab HDR-videot ja töötleb DisplayPorti sisendribalaiust kuni 5,4 Gbps kanali kohta (4 kanalit). HDMI-väljund vastab täielikult HDMI 2.0b nõuetele ja võimaldab UHD eraldusvõimet kuni 4096 x 2160 @ 60 Hz, kui ühendatud seadmed seda toetavad.

Eelised

Muundur toetab HDR- ja sügavvärvimeedia taasesitust, võimaldab teisendamist RGB ja YCbRb vahel ning pikslikodeeringu teisendamist 4:4:4-lt 4:2:0-le, et kohanduda HDMI ribalaiuse piirangutega. See tagab usaldusväärse signaaliteisenduse, säilitades samal ajal suure eraldusvõime ja värvisügavuse võimalused, kui lingi ribalaius ja ühendatud seadmed seda võimaldavad.

Peamised tehnilised andmed

• Sisend: DisplayPort 1.4 (toetab kuni 5,4 Gbps kanali kohta, 4 kanalit)
• Väljund: HDMI 2.0b (täielikult ühilduv)
• Maksimaalne eraldusvõime: kuni 4096 x 2160 @ 60 Hz
• Värviformaadid: RGB ja YCbCr (toetab kuni 16 bpc / 48 bpp, kui ribalaius võimaldab)
• Pikslikodeeringu teisendus: RGB/YCbCr 4:4:4 → YCbCr 4:2:0 ja 4:2:0 läbipääs
• HDR tugi: HDR sügavvärviga kuni 12 bpc 4K 60 Hz juures, teisendades YCbCr 4:2:0-ks HDMI väljundil

Kasutamine

Ühendage CAC-1080 DisplayPort 1.4 allikaga sertifitseeritud DisplayPort-kaabli abil ja ühendage HDMI-väljund ekraaniga HDMI-kaabli abil. Veenduge, et nii allikas kui ka ekraan toetavad nõutavaid formaate: allikas peab toetama DisplayPort 1.4 ja ekraan HDMI 2.0 (a või b) ning HDR-i HDR-i läbipääsuks. Seadistage allika video väljundseaded soovitud eraldusvõimele ja värviformaadile; muundur teostab vajadusel vajaliku pikslikodeeringu teisenduse.

Soovitused

HDR-i ja 12 bpc värvisügavuse jaoks 4K 60 Hz juures kontrollige, et allikaseade toetab DisplayPort 1.4 ja ekraan toetab HDR-i ja HDMI 2.0a/b. Kasutage kvaliteetseid sertifitseeritud DisplayPort- ja HDMI-kaableid stabiilse edastuse tagamiseks.
