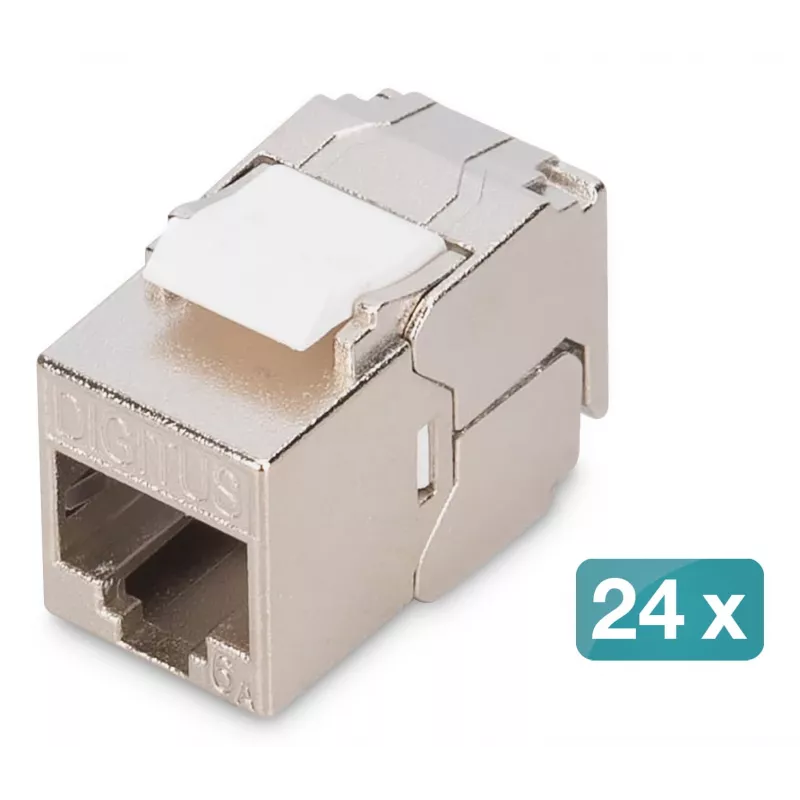

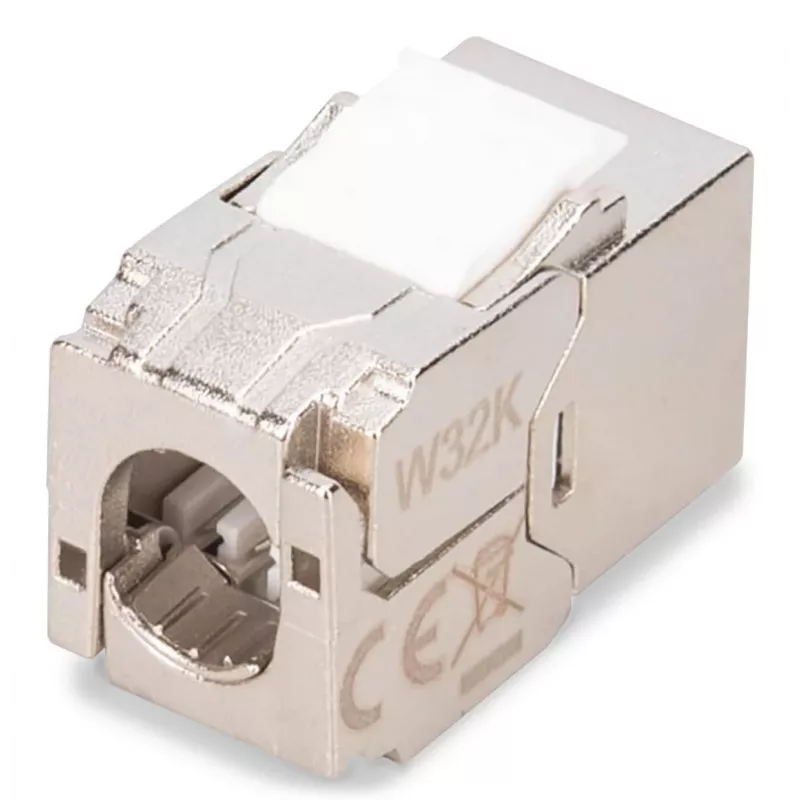

Digitus CAT 6A kompaktne võtmega kinnitatav varjestatud RJ45 moodul 24 tk

DIGITUS CAT 6A kompaktne võtmega kinnitatav moodul (DN-93615-S-24) on varjestatud ja tööriistavaba RJ45 moodul, mis on mõeldud usaldusväärse 10GBase-T võrguühenduse jaoks. Pakendis on 24 tk, moodul toetab Cat6A jõudlust kuni 500 MHz ja sobib paigaldamiseks 19" 1U jaotuspaneelidesse ja ühilduvatesse harukarpidesse. Korpus on tsink-survevalust 360° varjestuskontaktiga ja kontaktpinnad on nikliga kaetud 0,5 μ kullaga pikaajalise signaali terviklikkuse tagamiseks.

Eelised

Tööriistavaba koostamine LSA isolatsioonikinnitusega muudab paigaldamise lihtsamaks ja vähendab spetsiaalsete tööriistade vajadust. Kompaktne disain võimaldab tihedat seeriapaigaldust 483 mm (19") 1U paneelidesse, jäädes samas ühilduvaks moodulharukarpidega. Moodul toetab PoE standardeid (IEEE 802.3 af/at/bt), sh PoE+ ja 4PPoE püsiühenduses, ning pakub testitud mehaanilist vastupidavust vähemalt 750 paarituskordsusega.

Sobib

• Struktuurkaabelduseks serveriruumides ja juhtmestuskappides
• 19" 1U paikpaneelidele kõrgtiheda paigalduse jaoks
• Moodulharukarpidele ja seinapesadele, mis nõuavad varjestatud Cat6A ühendusi
• PoE ja PoE+ toiteseadmetele, sh 4PPoE rakendustele

Peamised tehnilised andmed

• Standard: Kategooria 6A (10GBase-T), 500 MHz
• Vastavus: ISO/IEC 11801 3. väljaanne, EN 50173-1
• PoE tugi: IEEE 802.3 af/at/bt (PoE, PoE+, 4PPoE püsiühenduses)
• Ühendus: RJ45 (8P8C), emane

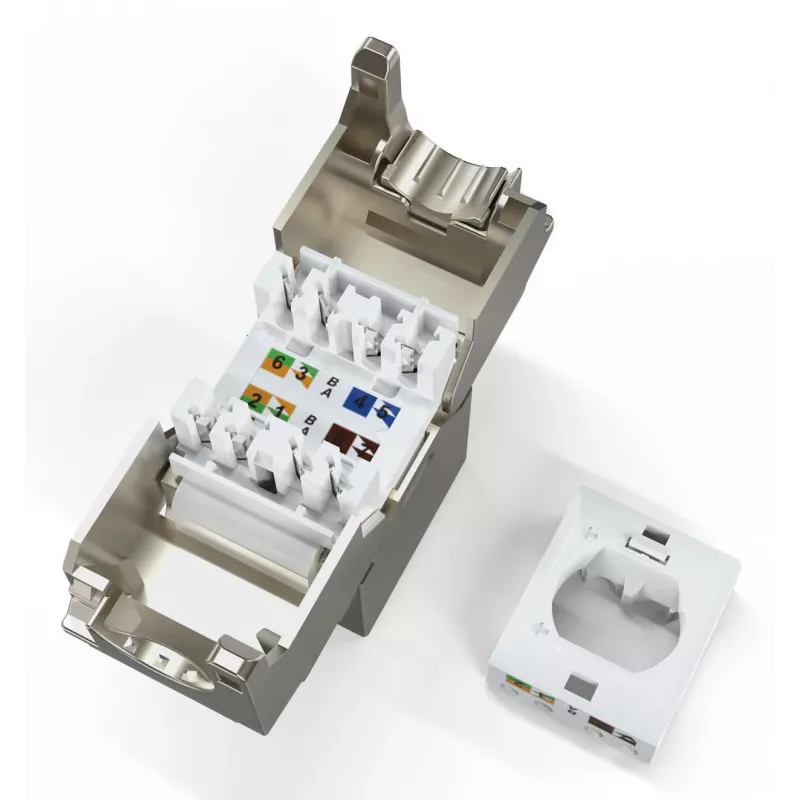

• Termineerimine: LSA isolatsioonikinnitus, värvkodeering EIA/TIA 568 A & B
• Varjestus: 360° varjestuskontakt; korpus tsink-survevalust, nikeldatud
• Kontaktmaterjal/kattekiht: Fosforpronks; nikkel 0,5 μ kullaga
• Ühendusjõud: Maks. 30 N (IEC 60603-7-51)
• Hoidejõud: 7,7 kg (pistikupesa pistikule)
• Töötemperatuur: -20 °C kuni +70 °C
• Paarituskordus: ≥ 750
• Toetatud juhtmõõdud: AWG 26/7 – 22/1, keeruline ja massiivne; testitud AWG 22/1-ga
• Dielektriline tugevus: 1000 VDC (kontakt/kontakt), 1500 VDC (kontakt/maandus)
• Kogus pakendis: 24 tk

Kasutamine

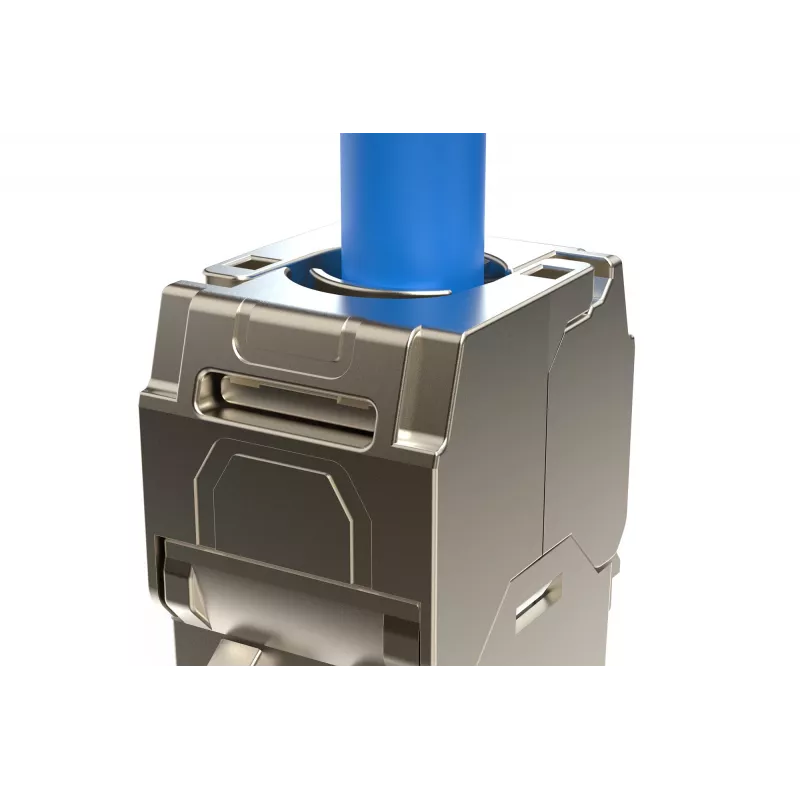

Valmistage võrgukaabel ette, eemaldades väliskesta ja asetades juhtmepaarid vastavalt valitud EIA/TIA 568 A või B värvikoodile. Sisestage juhtmed LSA isolatsioonikinnitusse ja suruge need sobiva LSA tööriista või ühilduva lööktööriistaga paika; moodul toetab ka tööriistavaba paigaldust. Kinnitage kaabel integreeritud tõmbetugevdusega ja kaablisidemetega, seejärel paigaldage võtmega kinnitatav moodul ühilduvasse 19" 1U paneeli või moodulharukarpi. Ühendage võrguseadmed tavalise RJ45 paikakaabliga.

Soovitused

Optimaalse jõudluse saavutamiseks kasutage massiivset AWG 22/1 paigalduskaablit (testitud konfiguratsioon) ja tagage täielik 360° varjestuse järjepidevus, maandades paneeli või korpuse korralikult. Vältige kaablite liigset painutamist lõpp-punktis ja järgige EIA/TIA juhtmestandardit parima signaalijõudluse saavutamiseks.
