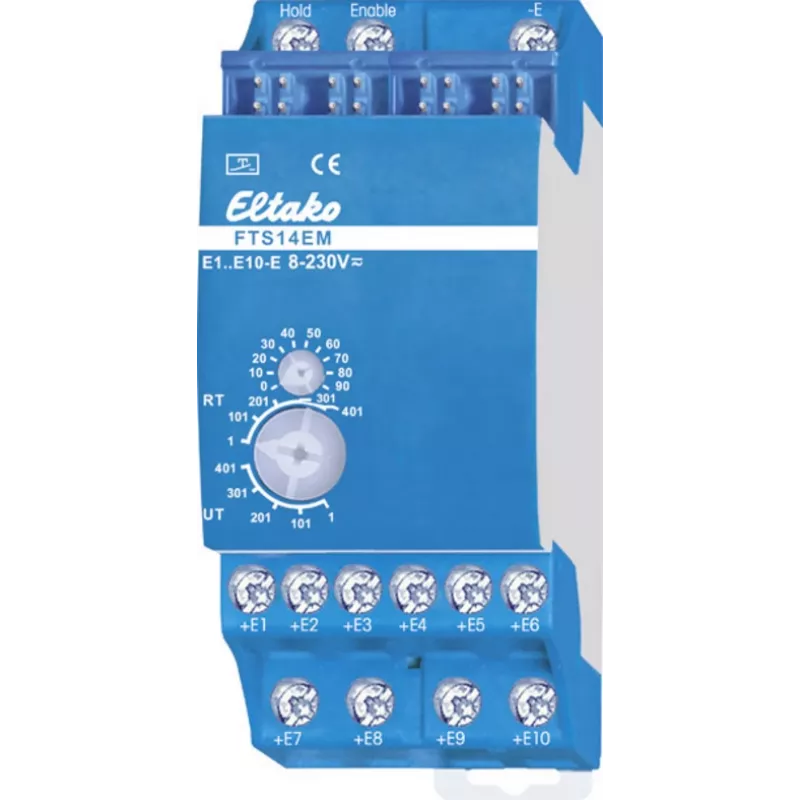

Digitaalne I/O moodul Eltako FTS14EM

Digitaalne I/O moodul Eltako FTS14EM on sisendmoodul Eltako RS485 siini jaoks, pakkudes kümmet juhtsisendit universaalsete juhtpingete jaoks. Moodulseade on ette nähtud paigaldamiseks DIN-EN 60715 TH35 siinile, hõivab 2 moodulit (36 mm lai) sügavusega 58 mm ja sellel on väga madal ooterežiimi kadu 0,1 W. Ühendus Eltako RS485 siiniga sisaldab siini ristühendust ja toiteallikat läbi hüppaja. Moodul on mõeldud kasutamiseks koos FTS14KS või FAM14-ga ning toetab isoleeritud juhtsisendeid.

Eelised

FTS14EM toetab laia juhtpinge vahemikku (8–230 V UC) kümnel elektriliselt isoleeritud sisendil, võimaldades erinevate signaaliallikate paindlikku integreerimist, hoides samal ajal toitepinge sisenditest eraldatuna. Selle kompaktne kahemooduline formaat säästab DIN-siini ruumi ja seadmel on minimaalne ooterežiimi energiatarve. Siini ristühendus ja hüppajaga konfigureeritav toiteallikas lihtsustavad paigaldamist ja juhtmestikku Eltako RS485 süsteemides.

Sobib

Peamised spetsifikatsioonid

Kasutamine

Paigaldage FTS14EM TH35 DIN siinile ja ühendage see Eltako RS485 siiniga, kasutades kaasasolevaid klemme; konfigureerige siini ristühendus ja toiteallikas hüppajaga vastavalt vajadusele. Ühendage juhtallikad kümne sisendiga, järgides lubatud juhtpinge vahemikku (8–230 V UC) ning määratud polaarsust +E ja -E jaoks. Kasutage moodulit koos sobiva keskseadmega, nagu FTS14KS või FAM14, tööks ja integreerimiseks automaatikasüsteemi. Alates tootmisnädalast 44/15 saab sisendeid seadistada lülitite, akna/ukse kontaktide või liikumisandurite jaoks, sõltuvalt paigaldusvajadustest.

Soovitused

Kontrollige ühilduvust valitud keskseadmega (FTS14KS või FAM14) ning veenduge sisendite juhtmestiku ja hüppaja seadete õigsuses enne toite sisselülitamist. Järgige kehtivaid elektripaigaldusstandardeid ja isoleerige toide juhtmestiku ajal.
