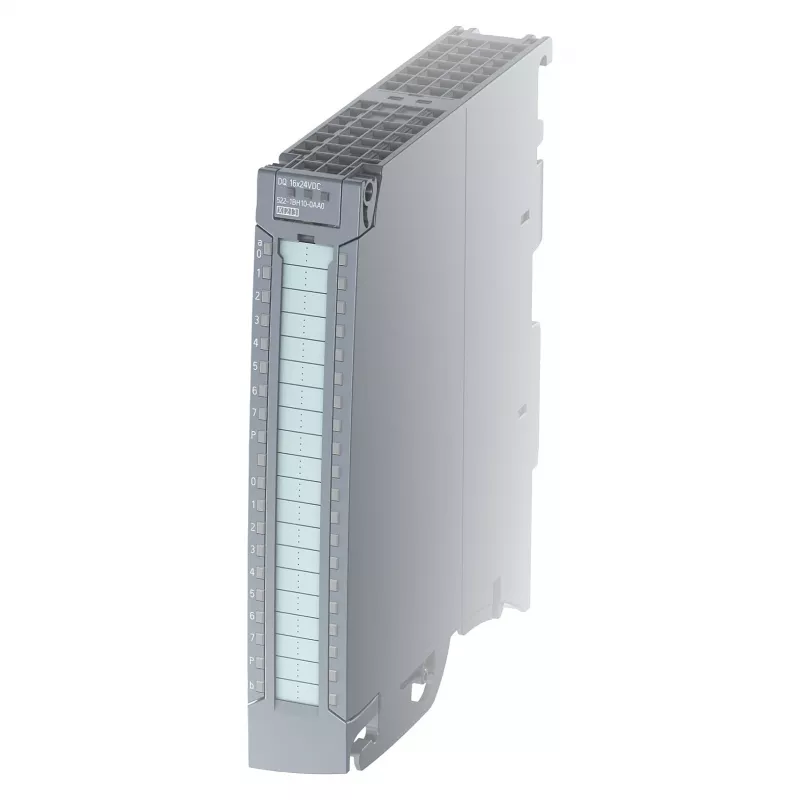

Siemens SIMATIC S7-1500 digitaalne väljundmoodul DQ 16x24VDC/0.5A (6ES7522-1BH10-0AA0)

Automaatikainsenerid, kes integreerivad diskreetjuhtimist SIMATIC S7-1500 PLC-süsteemidesse, saavad selle digitaalse väljundmooduli abil lülitada 16 toiteallika (PNP) kanalit pingel 24 V DC, millest igaüks on ette nähtud voolutugevusele 0,5 A. Push-in esipistikutega ja kanalipõhise diagnostikaga lihtsustab see juhtmestikku ja tõrkeotsingut masinaehituses, pakendamises ja materjalikäitluse rakendustes.

Peamised tehnilised andmed

• 16 digitaalset väljundit, toiteallikas (PNP), rühmitatud neljakaupa
• Väljundpinge: 24 V DC; vool kanali kohta: 0,5 A
• Lühise- ja ülekoormuskaitse igal kanalil
• Kanali taseme diagnostika: juhtme katkemine, lühis, toitepinge
• Isolatsioon rühmade vahel ja tagasiplaadisiinile
• Push-in esipistik on kaasas
• DIN-liistule paigaldamine, 35 mm profiil
• Töötemperatuur: 0 kuni 60 °C
• Seadistamine TIA Portali kaudu; püsivara uuendamise võimalus

Miks seda valida

See moodul pakub tugevat kaitset ja diagnostikat, mis vähendab seisakuid. Push-in klemmid vähendavad oluliselt juhtmestiku aega ja kanalipõhine isolatsioon suurendab süsteemi töökindlust. S7-1500 perekonna osana integreerub see sujuvalt TIA Portaliga ühtseks projekteerimiseks.

Ideaalne kasutusjuht

• Magnetventiilide, kontaktorite ja indikaatorlampide juhtimine
• Kiired väljundülesanded pakendamis- ja koosteliinidel
• Rakendused, mis nõuavad üksikasjalikku diagnostikat ennustavaks hoolduseks
• Olemasolevate S7-1500 jaamade täiendamine täiendavate digitaalväljunditega

Hea teada

Mooduli maksimaalne võimsuskadu on 2,5 W ja see toetab püsivara uuendusi tulevaste täiustuste jaoks. Esipistik on kaasas, seega pole vaja eraldi osta. Üksikasjaliku konfigureerimise jaoks kasutage TIA Portal V13 või uuemat versiooni.
