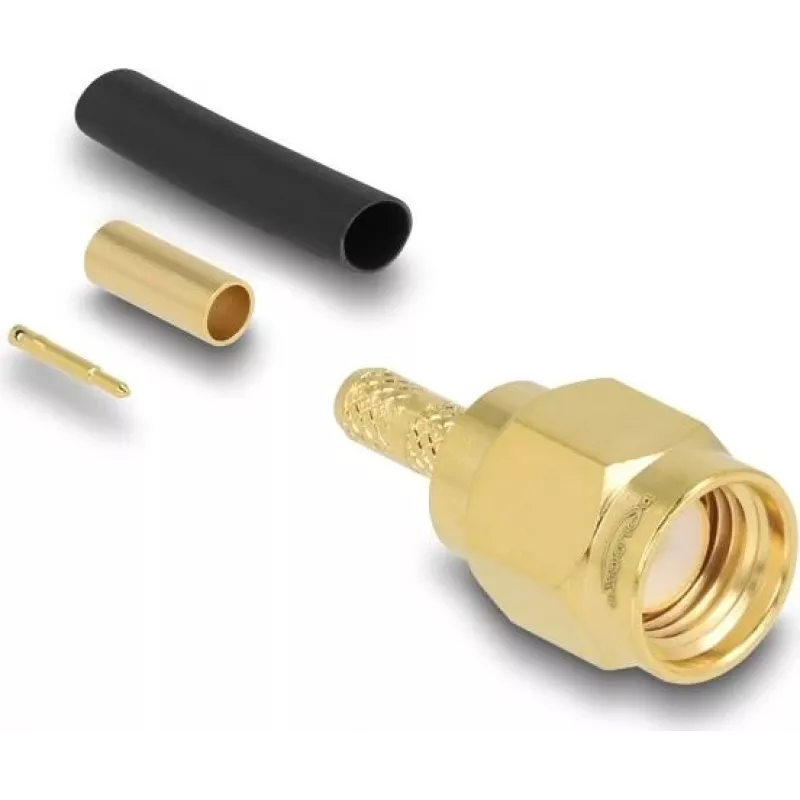

DELOCK SMA presspistik 91780 RG-174 / RG-316 koaksiaalkaabli jaoks koos termokahaneva ümbrisega

DELOCK SMA presspistik 91780 on kompaktne SMA isapistik, mis on mõeldud RG-174 ja RG-316 koaksiaalkaablitele. Sellel on pressterminal ja see sisaldab termokahanevat ümbrist, et tagada mehaaniline tõmbepingeleevendus ja parem keskkonnakaitse raadiosagedus- ja antenniühendustele. Pistmik pakub usaldusväärset liidest signaaliedastuseks remontides, kohandatud kaablikomplektides ja paigaldistes, mis nõuavad täpseid koaksiaalotsi.

Eelised

Pistikul on kompaktne SMA isaliides, mis sobib kitsastesse ruumidesse ja mikrosõlmedesse. Pressterminal tagab ühtlase mehaanilise stabiilsuse ja korratava elektrikontakti, kui seda rakendatakse sobiva presstööriistaga. Kaasasolev termokahanev ümbris lisab isolatsiooni ja tõmbepingeleevendust, vähendades lühiseohtu ja parandades pikaealisust välitingimustes või töökojas. Mõeldud levinud õhukestele koaksiaalkaablitele, toetab see lihtsat kaabli ettevalmistamist ja otsastamist.

Sobib

Peamised spetsifikatsioonid

Kasutamine

Valmistage koaksiaalkaabel ette, eemaldades välimise mantli, punutise ja dielektriku pistikule sobivate mõõtmete ulatuses. Enne kokkupanekut lükake termokahanev ümbris kaablile. Sisestage keskjuht pistiku tihvti ja pressige tihvt, kasutades õige suurusega presstööriista. Murdke punutis pistikukorpuse ümber, asetage pressmuhv ja pressige muhv, et kinnitada välimine juht. Lükake termokahanev ümbris ühenduskohta ja rakendage soojust, et seda kahandada, lisades täiendavat isolatsiooni ja tõmbepingeleevendust. Enne kaabli kasutuselevõttu kontrollige elektrikontakti ja mehaanilist stabiilsust.

Soovitused

Kasutage kalibreeritud presstööriista, mis on ette nähtud pistiku muhvile ja kesktihvtile, et tagada usaldusväärne elektriline jõudlus. Järgige standardseid raadiosageduslike koostude tavasid: hoidke õiged eemalduspikkused, vältige keskjuhi sälkamist ning kontrollimisge presse visuaalselt ja järjepidevuse testeriga. Kasutage termokahanevat ümbrist, et kaitsta otsikut niiskuse ja mehaanilise kulumise eest välistingimustes paigaldamisel.
