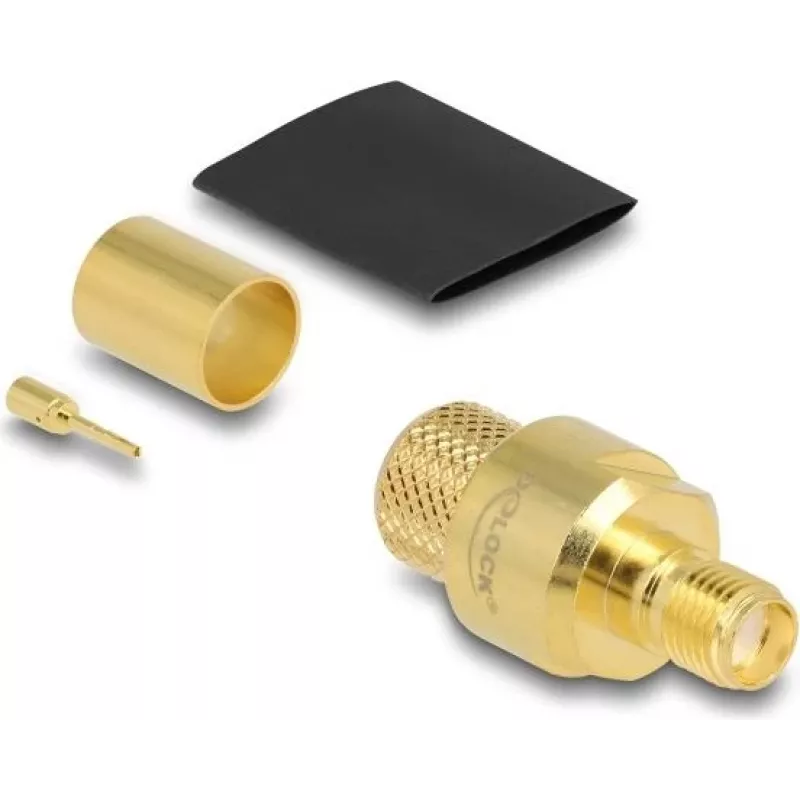

DELOCK RF koaksiaalne SMA emane pressühendus LMR400 kaablile koos kahaneva ümbrisega

DELOCK SMA emane pressühendus LMR400 kaablile on täppis-RF-pistik, mis on mõeldud 50 Ω LMR400 koaksiaalkaabli otsastamiseks. Pistik on pressitavat tüüpi SMA emane kontakt, mis on varustatud kahaneva ümbrisega, et tagada elektriisolatsioon ja mehaaniline tõmbepingevabastus. See on mõeldud antenniühendustele, raadiosüsteemidele ja muudele RF-paigaldistele, mis nõuavad kompaktset SMA emast liidest ja usaldusväärset signaaliedastust LMR400 kaablil.

Eelised

See SMA emane pressühendus pakub stabiilset 50 Ω impedantsi sobitamist RF-signaalidele LMR400 kaablil ja vastupidavat mehaanilist presskinnitust, mis peab vastu vibratsioonist põhjustatud lõdvenemisele. Integreeritud kahanev ümbris parandab isolatsiooni ja kaitseb pressühendust niiskuse ja hõõrdumise eest. Kompaktne SMA emane kuju tagab standardiseeritud keermestatud liidese, mis ühildub SMA isaste komponentidega, mida tavaliselt kasutatakse antennides, raadiotes ja RF-seadmetes.

Sobib

Peamised tehnilised andmed

Kasutamine

Valmistage LMR400 kaabel ette, eemaldades täpselt välimise mantli, punutise ja dielektriku presshülsi ja kesktihvti jaoks soovitatud mõõtmetele. Sisestage keskjuht presskontakti ja asetage hülss punutise kohale. Kasutage pistiku ja kaabli jaoks ettenähtud sobivat pressimistööriista, et kesktihvt ja hülss kindlalt kinni pressida. Libistage kaasasolev kahanev ümbris pressitud ala kohale ja rakendage ühtlaselt kuumust, kuni see kohandub kaabli ja pistikuga, tagades isolatsiooni ja tõmbepingevabastuse. Lõpuks ühendage SMA emane pistik SMA isase vastasosaga, keerates seda käsitsi kinni, vältides ülepingutamist.

Soovitused

Kontrollige kaabli ettevalmistusmõõtmeid ja kasutage LMR400 jaoks sobivat kalibreeritud pressimistööriista, et tagada usaldusväärne elektriline ja mehaaniline ühendus. Kasutage õiget kahaneva ümbrise suurust ja rakendage kuumust ühtlaselt, et saavutada korralik isolatsioon. Kontrollige valmis otsastust kindlate pressühenduste ja täieliku kontaktide joondumise osas enne paigaldamist püsivatesse RF-süsteemidesse.
