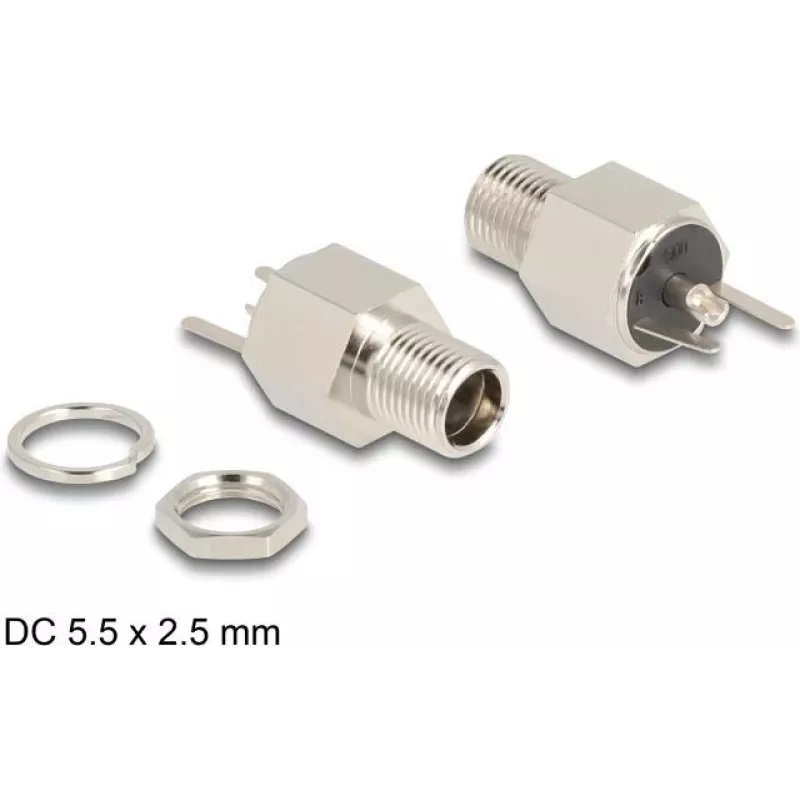

DeLOCK pistik DC 5,5 x 2,5 mm emane vahesein jootmisversioon Kuuskant 20 V 9 A

DeLOCK pistik DC 5,5 x 2,5 mm emane vahesein jootmisversioon on mõeldud paneelile või šassiile paigaldamiseks, et tagada usaldusväärne alalisvoolu sisend. See on loodud seadmetele ja korpustele, kus on vaja fikseeritud, hooldatavat toitepistikut. Pistik toetab kuni 20 V pinget ja nimivoolu 9 A, välisläbimõõduga 5,5 mm, siseläbimõõduga 2,5 mm ja kompaktse pikkusega 12 mm. Metalli viimistlus on hõbedane.

Eelised

See emane vahesein pakub standardset 5,5 x 2,5 mm alalisvoolu liidest, mis sobib paljudele toiteallikatele ja adapteritele. Jootmisversioon tagab kindla elektriühenduse ja on mõeldud paneelile paigaldamiseks, lihtsustades paigaldamist korpustesse või seadmetesse. Selle nimivool 9 A ja pingereiting 20 V muudavad selle sobivaks keskmise võimsusega rakendustele, samas kui kompaktsed mõõtmed säästavad šassiil ruumi.

Sobib

Peamised spetsifikatsioonid

Kasutusjuhend

Valmistage ette paneeli või šassii väljalõige, mis on mõõtmetelt vaheseinale sobiv, ja sisestage pistik väljastpoolt. Jootke toitejuhtmed jootmisversiooni määratud klemmidele, tagades kindlad ja puhtad jooteühendused. Kinnitage vahesein vastavalt seadme konstruktsioonile (nt kuuskantkeha jaoks sobiva mutri või kinnitusmeetodiga) ja kontrollige polaarsust ning elektrikontakti enne pinge rakendamist.

Soovitused

Veenduge õiges polaarsuses ja kindlas jootes; piirake tööpinge ja -vool määratud 20 V ja 9 A väärtustele. Kasutage ühendatud kaablitele asjakohast tõmbekoormuse vähendust ja vältige kokkupuudet liigse mehaanilise pinge ega söövitava keskkonnaga.
