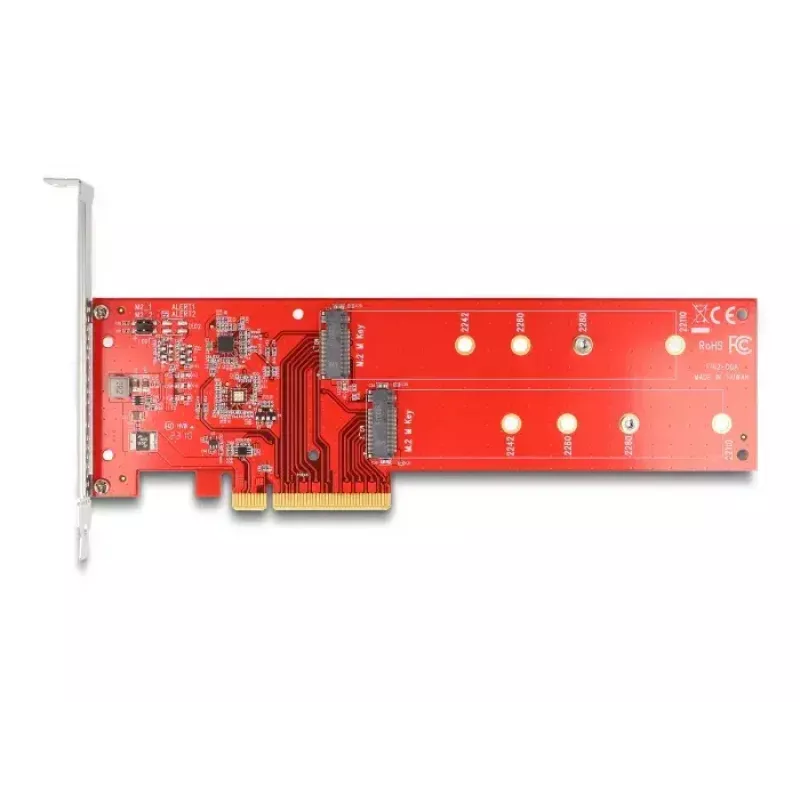

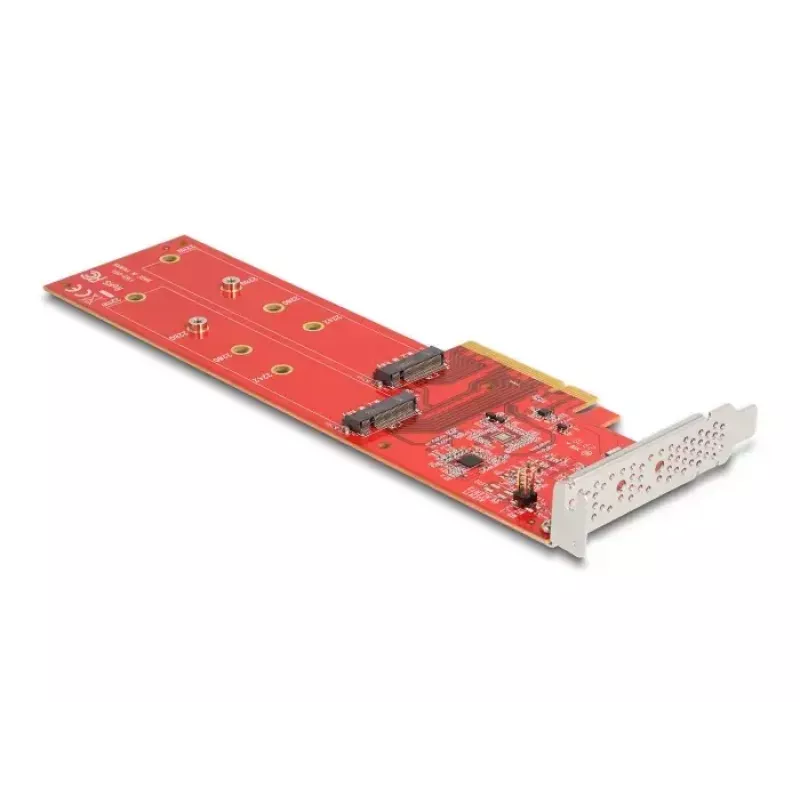

DeLOCK PCI Express x8 kaart kahele sisemisele NVMe M.2 Key M 110 mm bifurkatsiooniga madalprofiil

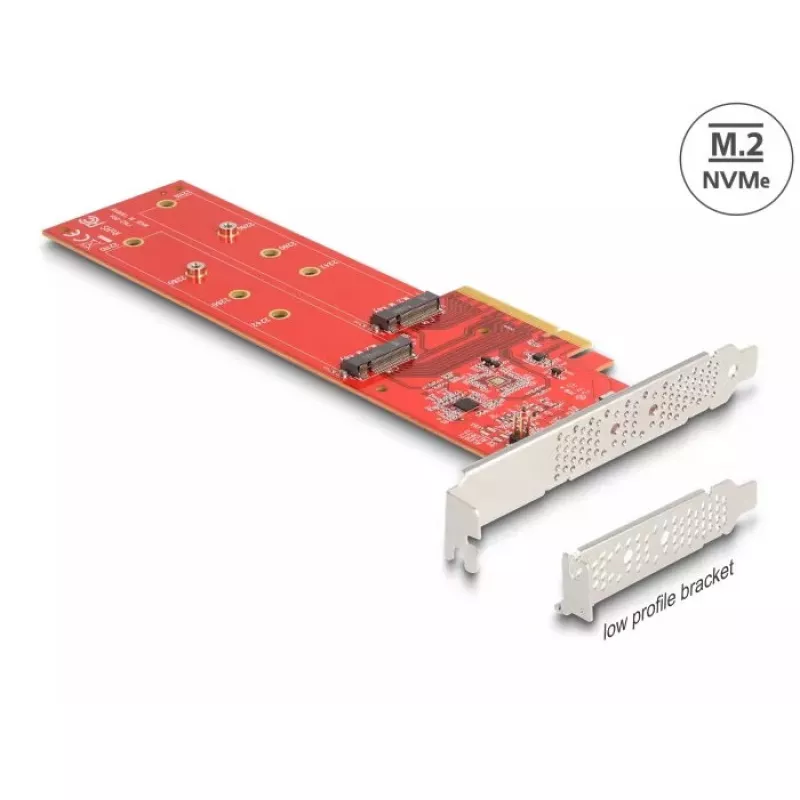

Selle DeLOCKi PCI Express kaardiga saab arvutit laiendada kahe sisemise NVMe M.2 pesaga. See toetab M.2 Key M SSD-sid pikkustega 110 mm (22110), 80 mm (2280), 60 mm (2260) ja 42 mm (2242) ning sobib madalprofiilsetesse süsteemidesse. Kaart nõuab emaplaadi PCIe bifurkatsiooni, et PCIe read jagada nii, et mõlemad M.2 pesad saaksid samaaegselt töötada; ilma bifurkatsioonita on saadaval ainult esimene pesa.

Eelised

DeLOCKi PCIe x8 kaart pakub kompaktset madalprofiilset lahendust kahe kiire NVMe M.2 draivi lisamiseks, kasutades PCIe x8 pesa. See toetab mitut levinud M.2 vormitegurit ja võimaldab suurt andmeedastuskiirust, kui hostiplaat toetab PCIe bifurkatsiooni. Punane kronstein ja trükkplaat võimaldavad selget visuaalset tuvastamist süsteemiehituses.

Sobib

Peamised tehnilised andmed

Kasutusjuhend

Paigaldage kaart emaplaadi PCIe x8 (või suuremasse) pessa, mis toetab PCIe bifurkatsiooni. Kinnitage toetatud pikkusega ühilduvad M.2 Key M SSD-d kahte M.2 pesasse ja kinnitage need kaasasolevate või sobivate kruvidega. Konfigureerige emaplaadi BIOS/UEFI, et lubada PCIe bifurkatsioon, nii et mõlemad M.2 seadmed oleksid süsteemile nähtavad. Kui bifurkatsioon pole lubatud või toetatud, on kasutatav ainult esimene M.2 pesa.

Soovitused

Veenduge, et teie emaplaat toetab PCIe bifurkatsiooni, ja kontrollige enne paigaldamist BIOS/UEFI valikuid või müüja dokumentatsiooni. Kasutage sobivat jahutust ja kontrollige füüsilist ruumi väikese vormiteguriga korpustes kahe M.2 draivi lisamisel.
