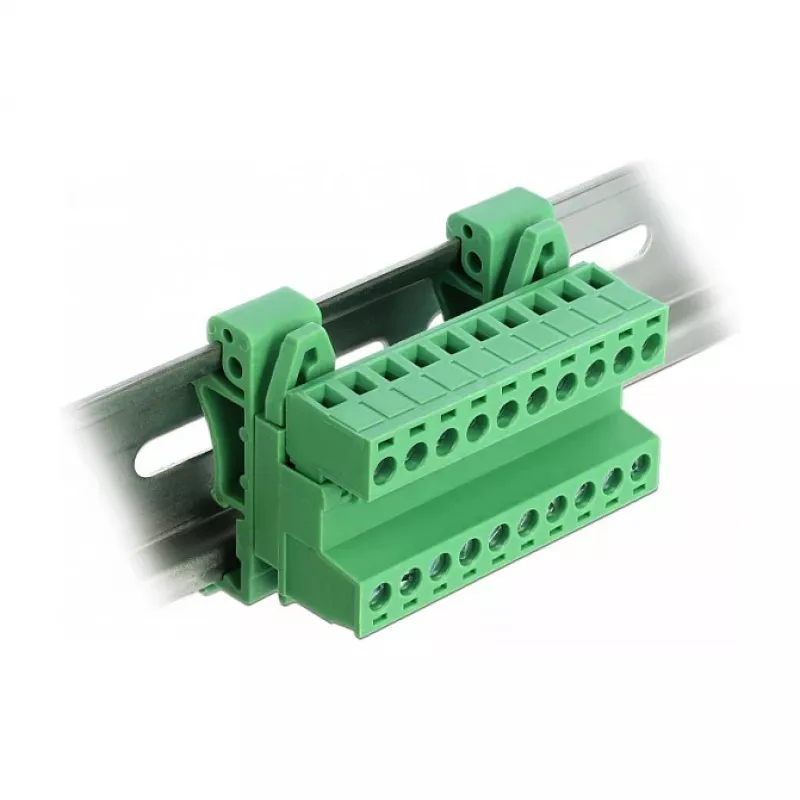

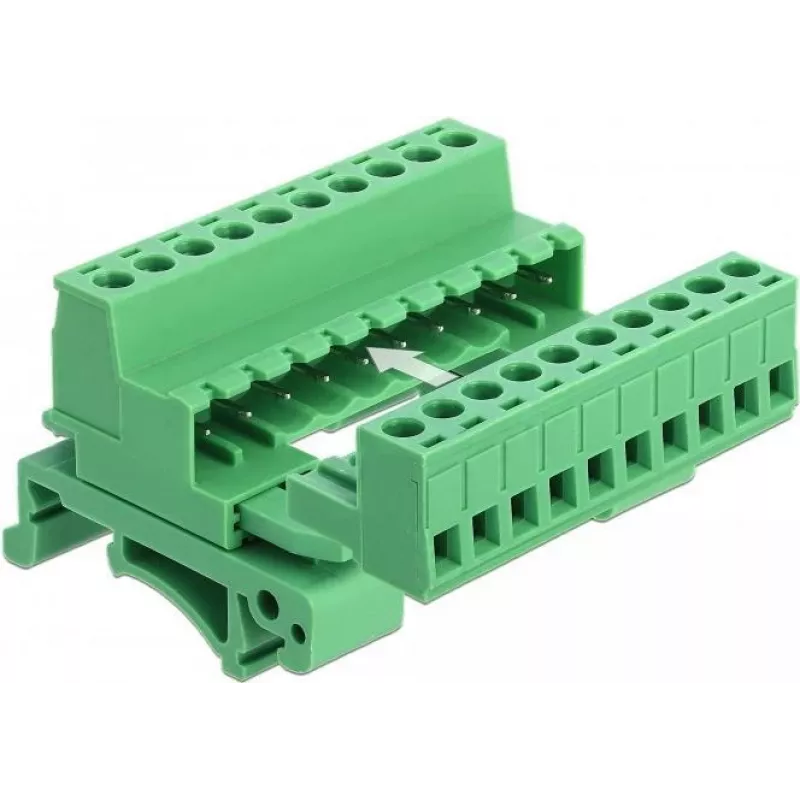

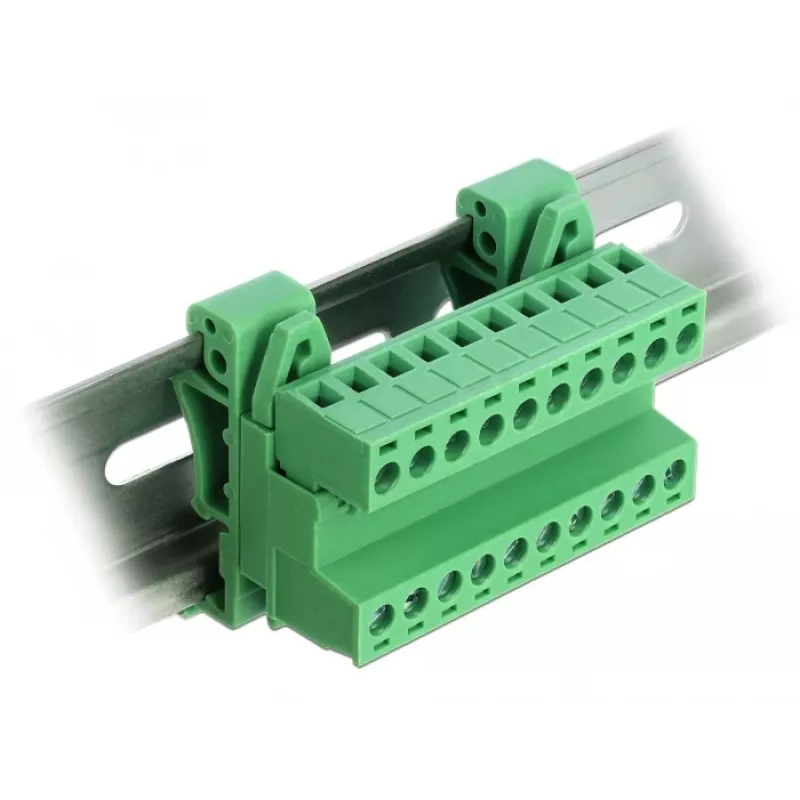

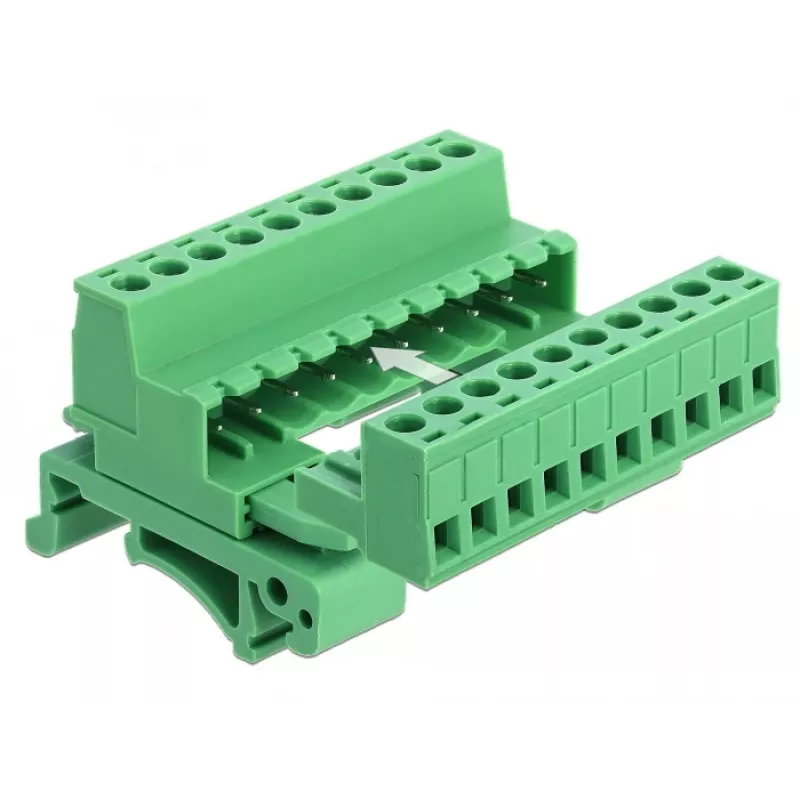

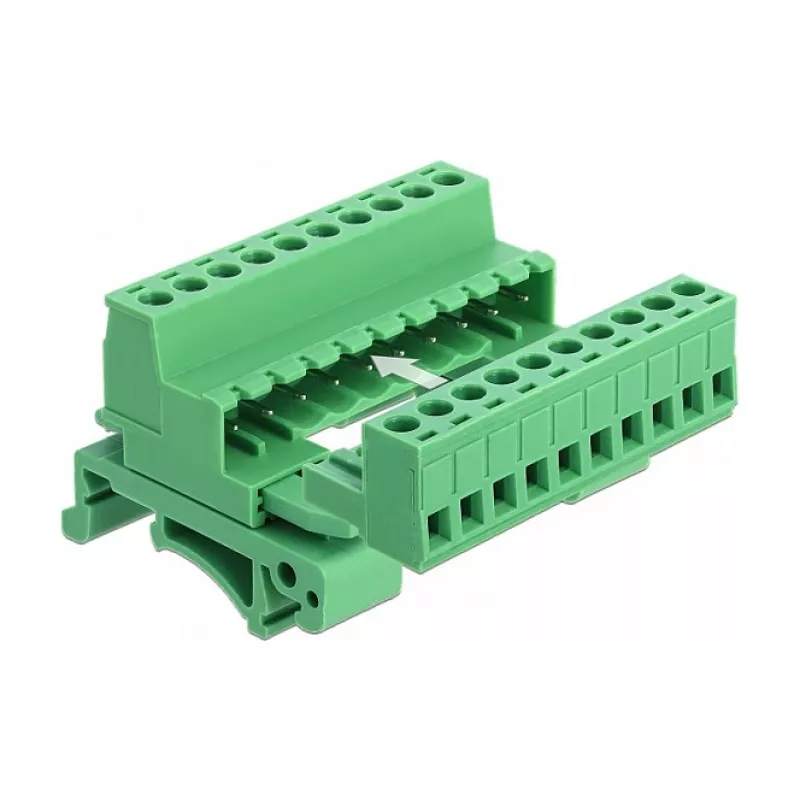

DELOCK klemmliistu komplekt DIN-liinile 10-kontaktiline 5,08 mm sammuga nurga all

Tööstuslikud paigaldised nõuavad sageli usaldusväärset ja korrastatud viisi mitme juhtme ühendamiseks DIN-liinile. See klemmliistu komplekt pakub turvalist, nurga all olevat ühenduspunkti kuni 10 pooluse jaoks, lihtsustades juhtmestikku juhtimiskappides ja automatiseerimissüsteemides.

Kellele see mõeldud on

Elektrikud, paneeliehitajad ja automatiseerimisinsenerid, kes vajavad usaldusväärset pistikühendusega klemmliistu DIN-liinile kinnitamiseks. Ideaalne rakendustes, kus ruum on piiratud ja juhtmed peavad sisenema 90-kraadise nurga all.

Peamised omadused

• 10-pooluseline pistikühendusega klemmliistu komplekt 5,08 mm sammuga
• Nurga all (90°) juhtme sisestus kompaktsete paigaldiste jaoks
• DIN-liinile (TS-35) kinnitamine kiireks ja turvaliseks paigaldamiseks
• Kruviklemmi ühendus jäikade ja painduvate juhtmete jaoks vahemikus 0,2 kuni 2,5 mm² (24-12 AWG)
• Nimiväärtus 300 V ja 10 A
• Roheline polüamiid 66 korpus messingist, tinatatud kontaktidega

Spetsifikatsioonid

• Toote tüüp: Pistikühendusega klemmliistu komplekt
• Pooluste arv: 10
• Samm: 5,08 mm
• Kinnituse tüüp: DIN-liin (TS-35)
• Klemmi orientatsioon: Nurga all (90 kraadi)
• Juhtme sisestusnurk: 90 kraadi
• Ühenduse tüüp: Kruviklemm
• Juhtme läbimõõt (jäik): 0,2 - 2,5 mm² (24-12 AWG)
• Juhtme läbimõõt (painduv): 0,2 - 2,5 mm² (24-12 AWG)
• Nimipinge: 300 V
• Nimivool: 10 A
• Isolatsioonimaterjal: Polüamiid 66 (PA66)
• Kontaktmaterjal: Messing, tinatatud
• Kruvi materjal: Teras, tsingitud
• Töötemperatuur: -40°C kuni +105°C
• Värv: Roheline
• Läbilöögipinge: 2000 V AC / 1 min
• Isolatsioonitakistus: >500 MΩ 500 V DC juures
• Kruvi pöördemoment: 0,4 Nm
• Juhtme koorimispikkus: 7-8 mm

Nõuanded

Turvalise ühenduse tagamiseks pingutage kruvid pöördemomendiga 0,4 Nm ja koorige juhtmed 7-8 mm enne sisestamist. Veenduge, et DIN-liin on korralikult maandatud ja klemmliist on täielikult paigas enne toite rakendamist.
