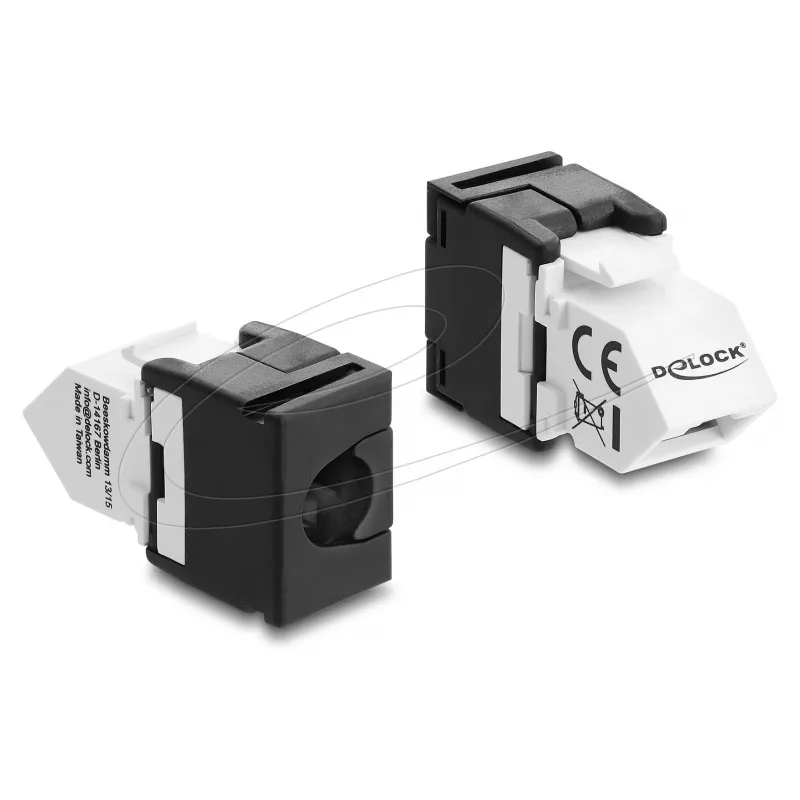

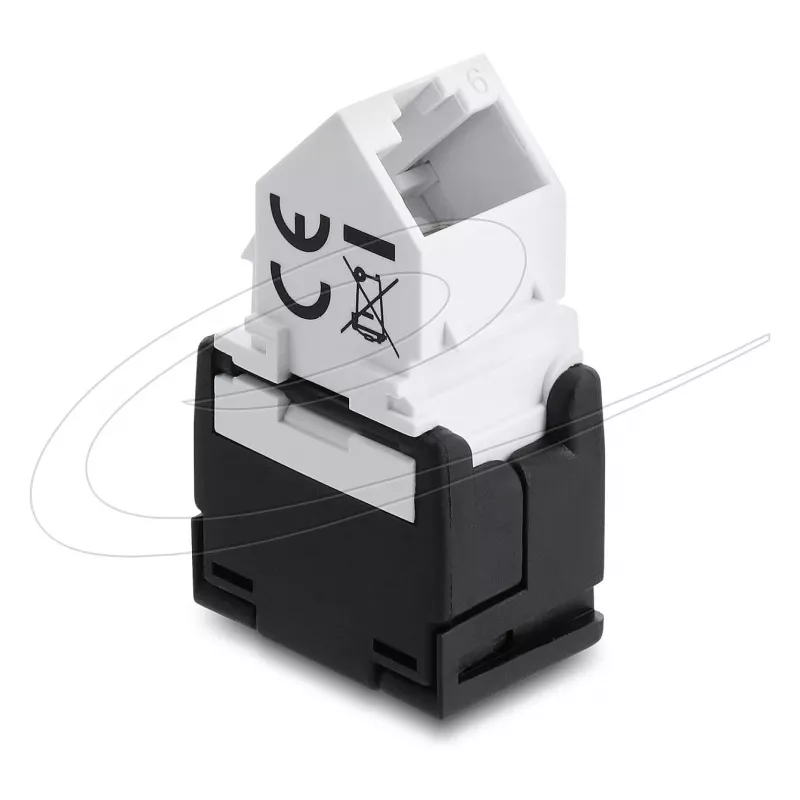

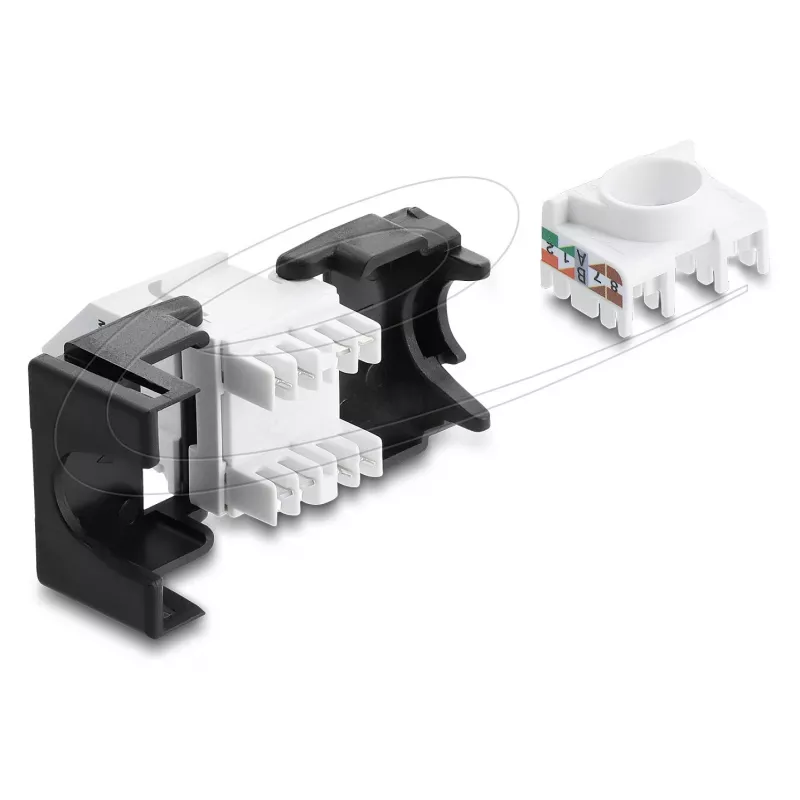

DELOCK Keystone-moodul RJ45-pistik - LSA Cat.6 45° nurga all varjestamata must

DELOCK Keystone-moodul RJ45-pistik - LSA Cat.6 45° nurga all varjestamata must pakub kompaktset lõpplahendust Cat.6 Ethernet-kaabeldusele. Mõeldud paigaldamiseks keystone-seinaplaatidesse ja patch-paneelidesse, lõpetab moodul keerdpaarikaablid LSA IDC-kontaktidega ja esitab võrguseadmetele standardse RJ45 esipistiku. 45° nurgaga korpus aitab juhtida kaableid kitsastes kohtades, säilitades samal ajal õige paaride joonduse usaldusväärseks andmeedastuseks.

Eelised

Moodul toetab Cat.6 jõudlust ja säilitab signaali terviklikkuse täpse RJ45-kontaktiliidese ja LSA IDC-lõpetuse abil. Selle varjestamata disain sobib tüüpilistesse kontori- ja elukeskkondadesse, kus varjestatud kaabeldust pole vaja. 45° nurgaga vormitegur vähendab kaabli pinget paneelide ja seinaplaatide taga ning võimaldab korralikumat kaablihaldust tihedates riiulites või madalates paigalduskarpides. Kompaktne keystone-formaat võimaldab lihtsat paigaldamist ja asendamist standardsetes esipaneelides ja patch-paneelides.

Sobib

Peamised spetsifikatsioonid

Kasutamine

Sisestage moodul ühilduvasse keystone-avasse seinaplaadis või patch-paneelis, kuni see klõpsatab paika. Eemaldage kaabli mantel ja paigutage üksikud juhtmed vastavalt valitud kaabeldusstandardile (T568A või T568B). Sisestage iga juhe vastavasse LSA/IDC-pessa ja kasutage sobivat punch-down tööriista juhtmete kindlaks lõpetamiseks. Pärast lõpetamist testige ühendust võrgutestriga, et kontrollida pidevust ja õiget paaride juhtmestust, seejärel ühendage RJ45-patch-kaabel esipistikusse võrguseadmete ühendamiseks.

Soovitused

Kasutage sobivaid kaablihaldusvõtteid ja säilitage painderaadiused, et säilitada Cat.6 jõudlus. Suure elektromagnetilise interferentsiga keskkondades kaaluge varjestatud alternatiivide ja ühilduva varjestatud kaabelduse kasutamist. Kontrollige alati juhtmestiku standardi järjepidevust kogu paigaldise ulatuses (T568A või T568B) ja tehke kaabli sertifitseerimistestid, kui on vaja garanteeritud jõudlust.
