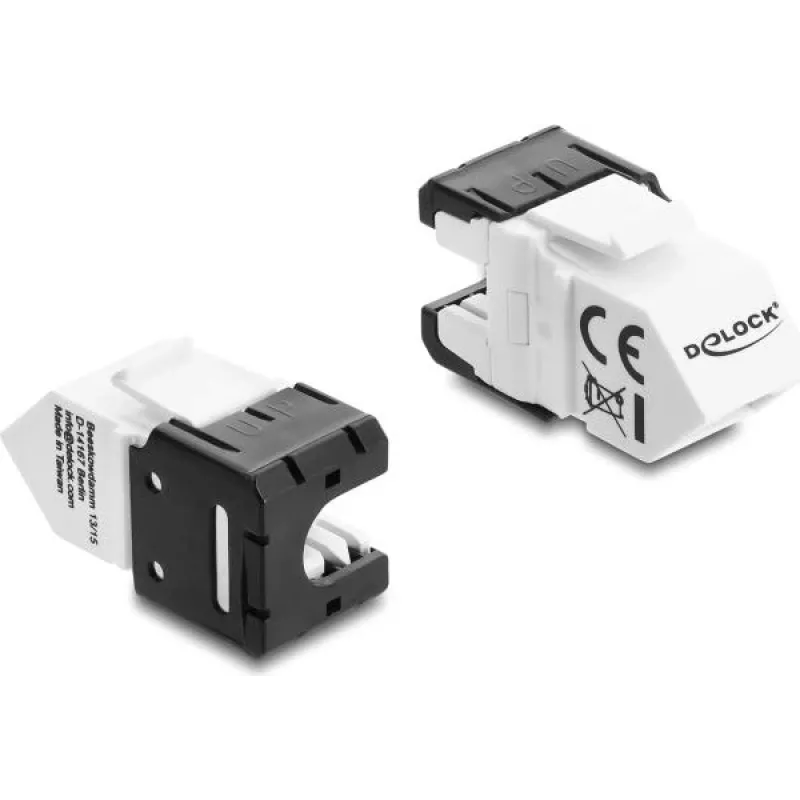

DELOCK Keystone-moodul RJ45 pesa LSA-le Cat.6A 45° nurga all varjestamata 180°

DELOCK Keystone-moodul RJ45 pesa LSA-le Cat.6A 45° nurga all varjestamata 180° pakub kompaktset lõpp-punkti vask Ethernet-kaabli jaoks struktureeritud kaablisüsteemides. Moodul integreerib esiküljel RJ45 pesa ja taga LSA stiilis surukontakti, mis on mõeldud Cat.6A jõudluse toetamiseks, olles samal ajal varjestamata. Selle 45° nurga all paiknev korpus 180° orientatsiooniga võimaldab madalprofiililisi paigaldusi keystone-paneelidesse ja seinakinnitustesse, kus ruumi ja kaabli juhtimine nõuavad nurga all väljumist.

Eelised

Keystone-moodul pakub ruumisäästlikku nurga disaini, mis lihtsustab kaabli puhast juhtimist ja vähendab pinget ühendatud patch-juhtmetel. Varjestamata konstruktsioon lihtsustab paigaldamist varjestamata keerdpaar (UTP) keskkondades ja väldib vajadust täiendava maandamise järele. LSA surukontakt pakub usaldusväärset ja tööriist-sõbralikku meetodit vaskpaaride termineerimiseks, tagades järjepideva kontakti ja vähendades paigaldusaega tüüpilistes võrgu paigutusstsenaariumites.

Sobib

Peamised tehnilised andmed

Kuidas kasutada

Paigaldage moodul ühilduvasse keystone-avausse seinakinnituses või patch-paneelis, kuni see klõpsab paika. Valmistage ette ja eemaldage vaskkaabli välimine kest, eraldage ja joondage keerdpaarid ning järgige moodulil olevat värvikoodi õige paari paigutuse jaoks. Kasutage sobivat LSA surukontakti tööriista iga juhtme termineerimiseks LSA kontaktidesse, tagades puhta ja täieliku istuvuse. Pärast termineerimist kontrollige ühendusi visuaalselt ja vajadusel kasutage kaabli testrit, et kontrollida järjepidevust ja paari terviklikkust enne aktiivsete seadmete ühendamist RJ45 pesasse.

Soovitused

Usaldusväärseks Cat.6A jõudluseks paaritage see varjestamata keystone-moodul Cat.6A hinnatud UTP kaabliga ja hoidke õiget kaabli juhtimist, et minimeerida painutusraadiust ja ülekostet. Vältige selle varjestamata mooduli paigaldamist keskkondades, mis nõuavad varjestatud või ekraanitud komponente, välja arvatud juhul, kui kasutatakse vastavat maandust ja varjestatud mooduleid. Kontrollige termineerimisi sertifitseeritud testriga, kui paigaldate neid kriitilistes võrgusegmentides.
