DELOCK kaabli soovaheti SMA kuldne – adapter SMA-SMA pistikutega, kuldne viimistlus

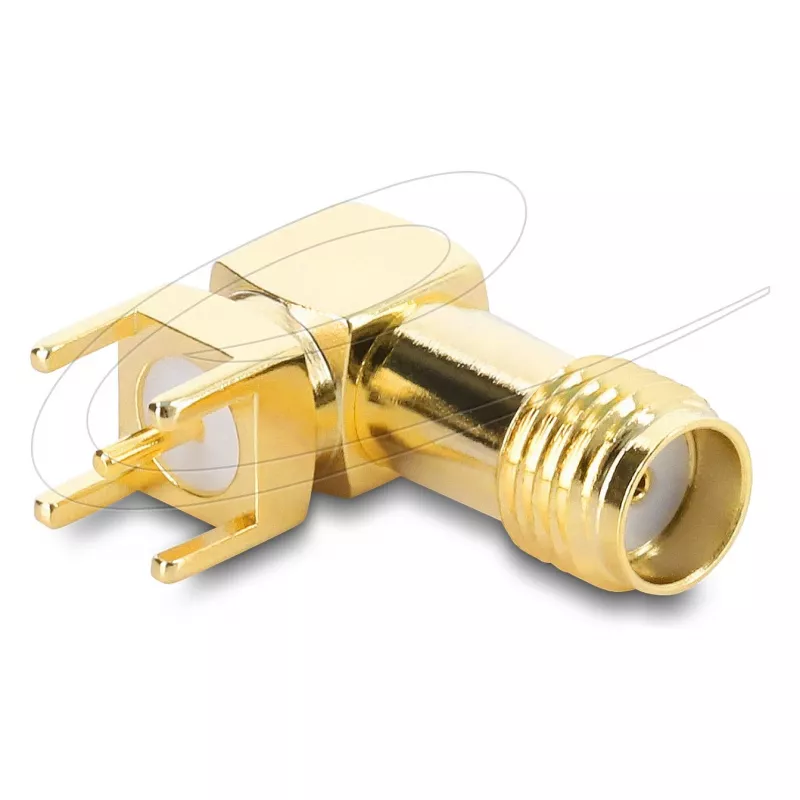

DELOCK kaabli soovaheti SMA kuldne – adapter SMA-SMA pistikutega, kuldne viimistlus (DELOCK 67410) on SMA kaabli soovaheti, mis on mõeldud kahe samasoolise SMA-ühenduse ühendamiseks või pistiku orientatsiooni muutmiseks ilma raadiosagedussignaali tüüpi muutmata. Adapter integreerib SMA emapistiku 90° orientatsiooniga, mis sobib trükkplaadi läbiviiguavaga paigaldamiseks, ning selle kontaktid ja korpus on kullatud viimistlusega, et vähendada korrosiooni ja säilitada usaldusväärne elektrikontakt määratud sagedusvahemikus.

Eelised

Delocki SMA soovaheti pakub madalat sisestuskadu ja järjepidevat 50-oomist impedantsi stabiilseks raadiosageduslikuks jõudluseks kuni 6 GHz-ni. Kullatud vaskkontaktid ja korpus parandavad juhtivust ja vastupidavust keskkonnamõjudele. PTFE-isolaator ja VSWR alla 1,5 aitavad kaasa tõhusale signaaliedastusele. Pistmik talub üle 500 paaritustsükli ja sisaldab mitut jootepunkti kindlaks PCB-le kinnitamiseks.

Sobib

• SMA-antenniühenduste ühendamiseks või ümbersuunamiseks raadiosagedusseadmetel
• Testimisseadistusteks ja laboratoorseteks mõõtmisteks, mis nõuavad soolist muutmist ilma signaaliadapteriteta
• PCB integreerimiseks, kus on vaja täisnurkse SMA emapistiku kaablite suunamiseks
• Olemasolevate SMA-kaablikoostude parandamiseks või pikendamiseks

Peamised tehnilised andmed

• Pistiku tüüp: SMA emapistik, 90°
• Impedants: 50 oomi
• Sagedusvahemik: alalisvool – 6 GHz
• VSWR: < 1,5
• Kontakti materjal: vask, kullatud
• Korpus: vask, kullatud
• Isolaator: PTFE
• Isolatsioonitakistus: > 500 MOhm
• Paaritustsüklid: > 500
• Paigaldustüüp: läbiviiguavaga paigaldus, 5 jootepunkti
• Värv/viimistlus: kuldne

Kasutamine

Paigaldage SMA emapistik trükkplaadile, jootes läbiviiguavad viiel määratud jootepunktil, tagades õige mehaanilise joondumise ja kindlad jooteühendused. Kasutage adapterit kahe samasoolise SMA-pistiku ühendamiseks või pistiku orientatsiooni muutmiseks kaablite suunamisel; veenduge, et mõlemad paaritatavad pistikud vastavad 50-oomistele süsteemidele. Kontrollige mehaanilist stabiilsust pärast paigaldamist ja vältige liigset pöördemomenti koaksiaalkaablite ühendamisel, et vältida jooteühenduste või PCB kahjustamist.

Soovitused

Optimaalse raadiosagedusliku jõudluse tagamiseks kasutage adapterit määratud sagedusvahemikus (alalisvool–6 GHz) ja veenduge, et paaritatavad pistikud on puhtad ja korrosioonivabad. Vältige kokkupuudet agressiivsete kemikaalidega ja piirake jooteühenduste mehaanilist pinget. PCB-del kasutamisel järgige standardseid jootmistavasid ning kontrollige kriitilistes mõõteseadistustes järjepidevust ja VSWR-i.
