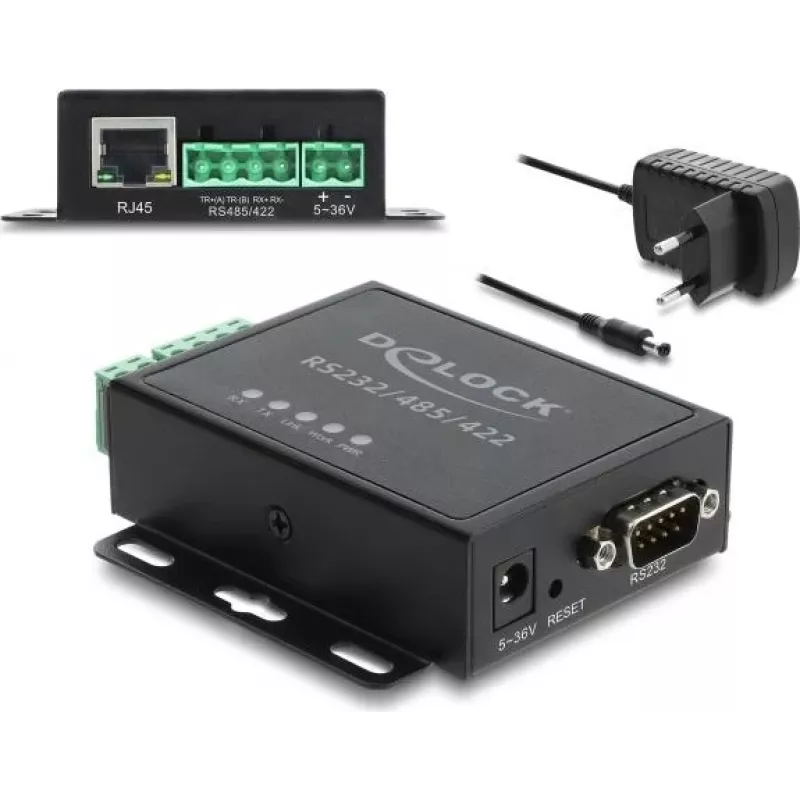

Delock Ethernet LAN muundur RS-232/RS-485/RS-422 ja Modbus RTU/TCP lüüsiga, 1.5 kV isolatsioon

Pärandseadmed, nagu RS-232, RS-485 ja RS-422 seadmed, ei oma sageli võrguühendust, mis muudab kaugseire ja integreerimise kaasaegsetesse IP-põhistesse süsteemidesse keeruliseks. Delock 63004 lahendab selle, ühendades jadaliidesed Ethernetiga, võimaldades sujuvat suhtlust LAN-i või interneti kaudu. See töötab ka Modbus-lüüsina, teisendades Modbus RTU ja Modbus TCP vahel, mis on hädavajalik tööstusautomaatikas ja hoonehaldussüsteemides. 1.5 kV isolatsioon Etherneti ja jadaportide vahel kaitseb seadmeid maasaasade ja pingetõusude eest, tagades usaldusväärse töö ka keerulistes keskkondades.

Kellele see on mõeldud

See muundur on ideaalne süsteemiintegraatoritele, tööstusautomaatikainseneridele ja IT-spetsialistidele, kes peavad ühendama pärandjadaseadmeid (nt PLC-d, andurid, arvestid või vöötkoodiskannerid) Ethernet-võrku. See sobib ka hooneautomaatikasse, energiahaldusse ja kõikidesse rakendustesse, mis nõuavad Modbus-protokolli teisendust.

Peamised omadused

• Teisendab Etherneti ja RS-232/RS-485/RS-422 jadaliideste vahel
• Toetab Modbus RTU kuni Modbus TCP lüüsi funktsiooni
• 1.5 kV isolatsioon Etherneti ja jadaportide vahel pingekaitseks
• Laia töötemperatuuri vahemik -40 °C kuni 85 °C
• Metallkorpus vastupidavuse tagamiseks, DIN-siini ja seinale kinnitamise võimalus
• Seadistatav veebiliidese või Windowsi utiliidi kaudu

Tehnilised andmed

• Etherneti liides: 1 x RJ45 (10/100/1000 Mbps)
• Jadaliides: 1 x 5-pin klemmliist (RS-232/RS-485/RS-422)
• Jadaliidese andmeedastuskiirus: 300 bps kuni 230.4 Kbps
• Toetatud protokollid: Modbus TCP, Modbus RTU (TCP/IP kaudu), TCP/IP, UDP, HTTP, ARP, ICMP, DHCP, DNS
• Töörežiimid: TCP Server, TCP Client, UDP, Real COM Driver, Pair Connection, Modbus Gateway
• Toide: 9 - 48 V DC 5.5 x 2.1 mm DC-pistikuga
• Energiatarve: max 1.5 W
• ESD-kaitse: 15 kV jadaportidel
• LED-indikaatorid: Power, LAN Link/Activity, Serial TX/RX
• Korpuse materjal: metall
• Töötemperatuur: -40 °C kuni 85 °C
• Kinnitus: DIN-siini või seinale

Näpunäited

Optimaalse jõudluse tagamiseks kasutage varjestatud Ethernet-kaablit ja veenduge korralikus maanduses. RS-485 seadmete ühendamisel pöörake tähelepanu lõpetustakistitele ja bias-takistitele, kui vaja. Lai toitepinge vahemik võimaldab paindlikku integreerimist olemasolevatesse alalisvoolusüsteemidesse.
