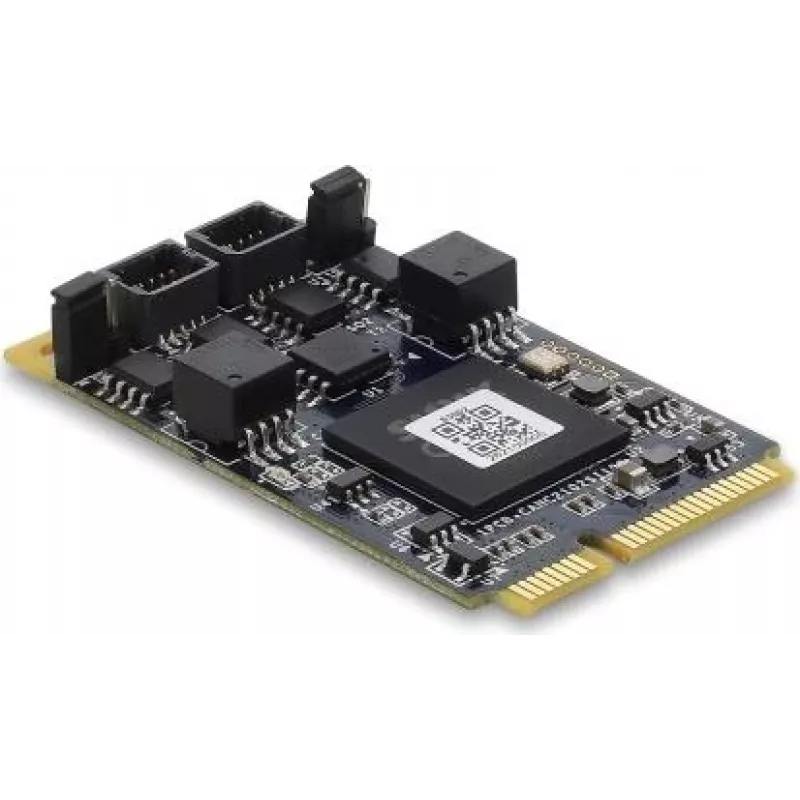

DELOCK 63002 CAN 2.0 / CAN FD Mini PCIe liidesekaart, 2 x D-Sub 9 pin, kuni 8 Mbps, galvaaniline isolatsioon ja ülepingekaitse

Tööstuslike ja manussüsteemide rakenduste jaoks, mis nõuavad usaldusväärset CAN-suhtlust, paistab Delock 63002 silma, ühendades kaks CAN FD kanalit ühel Mini PCIe kaardil koos tugeva galvaanilise isolatsiooni ja ülepingekaitsmega. Erinevalt tavalistest CAN-adapteritest toetab see kaart nii CAN 2.0 A/B kui ka CAN FD kuni 8 Mbps, võimaldades kiiret andmevahetust karmides elektrilistes keskkondades. Kaks D-Sub 9 pistikut võimaldavad otsest ühendust CAN-võrkudega ilma täiendavate jaoturkaabliteta, samas kui valitavad 120 Ω terminaatorid võimaldavad paindlikku siini konfiguratsiooni. Tõestatud IXXAT kiibistikul põhinev kaart tagab laia operatsioonisüsteemide ühilduvuse ja deterministliku reaalajas käitumise.

Esiletõstmised

• Kahe kanaliga CAN 2.0 A/B ja CAN FD liides andmeedastuskiirusega kuni 8 Mbps
• Mini PCIe täissuuruses vormitegur manussüsteemidele ja tööstuslikele arvutitele
• Galvaaniline isolatsioon ja ülepingekaitse igal kanalil suurema ohutuse tagamiseks
• Kaks D-Sub 9 isaspistikut otseseks CAN-siini ühendamiseks
• Valitavad 120 Ω terminaatorid igal kanalil hüppajate abil
• Toetab ainult kuulamise ja ise vastuvõtu režiime diagnostikaks ja testimiseks
• Lai töötemperatuuri vahemik -40 °C kuni 85 °C
• Madal energiatarve umbes 1,5 W

Igapäevases kasutuses

Delock 63002 integreerimine sõidukisse, automaatikasse või laborisse on lihtne tänu standardsele Mini PCIe pesa ühilduvusele. Kaart tuvastatakse Windowsi ja Linuxi operatsioonisüsteemide poolt, võimaldades kohest juurdepääsu CAN-võrkudele tavaliste tarkvaratööriistade kaudu. Galvaaniline isolatsioon hoiab ära maasilmuste tekkimise ja kaitseb hostisüsteemi pingetõusude eest, samas kui ülepingekaitse kaitseb mööduvate pingelainete eest, mis on tavalised auto- ja tööstuskeskkondades. Kahte sõltumatut kanalit saab kasutada eraldi CAN-siinte ühendamiseks või redundantse lingi loomiseks ning valitavad terminaatorid lihtsustavad võrgu topoloogia kohandamist ilma väliste komponentideta.

Täielikud tehnilised andmed

• Bränd: Delock
• Mudel: 63002
• MPN: 63002
• EAN: 4043619630028
• Host liides: Mini PCIe
• Laienduskaardi standard: Mini PCIe täissuuruses
• Väljundliides: 2 x D-Sub 9 isaspistikut
• Toetatud protokollid: CAN 2.0 A/B, CAN FD
• Maksimaalne andmeedastuskiirus: 8 Mbps
• Kiibistik: IXXAT
• Galvaaniline isolatsioon: Jah
• Ülepingekaitse: Jah
• Valitav terminaator: 120 Ω kanali kohta
• Töörežiimid: Ainult kuulamine, ise vastuvõtt
• Töötemperatuur: -40 °C kuni 85 °C
• Laotustemperatuur: -40 °C kuni 85 °C
• Töö suhteline niiskus: 5% kuni 95% kondenseerumiseta
• Energiatarve: 1,5 W tüüpiline
• Operatsioonisüsteemide tugi: Windows 7/8/8.1/10/11 (32/64-bitine), Linux Kernel 2.6.x või uuem
• Vastavus: RoHS, CE, FCC

Lõppmärkus

Delock 63002 on usaldusväärne valik inseneridele, kes vajavad kiiret, isoleeritud CAN FD ühenduvust kompaktses Mini PCIe vormiteguris, toetatuna tööstusliku temperatuuritaluvuse ja madala energiatarbega.
