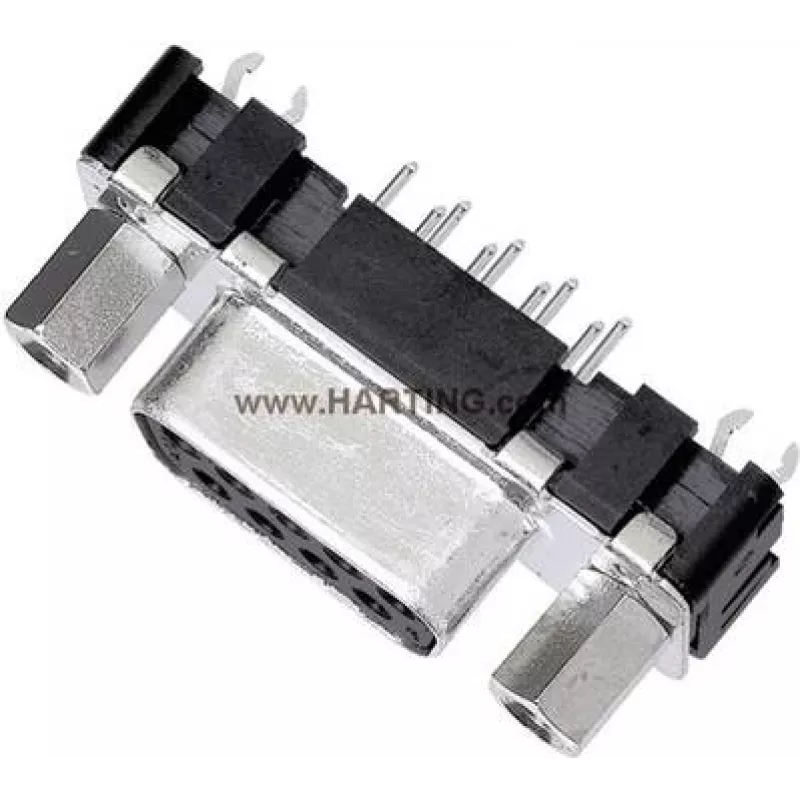

D-Sub pistik Harting 09 66 251 6512, 15-kontaktiline joodetav, 180° orientatsioon

Harting D-Sub pistik 15-kontaktiline joodetav, 180° orientatsioon on läbiva avaga D-Sub liides, mis on mõeldud usaldusväärseteks elektriühendusteks juhtimis- ja tööstusseadmetes. Pistik pakub 15 jootekontakti klassikalises D-Sub kestas, sobides paneeli- või kaablikoostudele, kus on vaja standardset 15-kontaktilist D-Sub liidest. Selle 180° orientatsioon asetab jootetihvtid paigaldamiseks ja marsruutimiseks rakendustes, kus PCB või paneeli taga on piiratud ruumi.

Eelised

See 15-kontaktiline D-Sub jootepistik pakub stabiilset mehaanilist kinnitust ja kindlaid joodetud elektrikontakte signaali- ja väikese võimsusega ühenduste jaoks. 180° tihvti orientatsioon lihtsustab marsruutimist PCB-del või korpustes ja parandab juurdepääsu paigaldamise ajal. Tugev D-Sub metallkest tagab varjestuse ja mehaanilise kaitse tööstuskeskkondades, samas kui läbiva avaga jootekontaktid loovad vastupidavad ühendused, mis taluvad vibratsiooni ja temperatuurikõikumisi, mis on tavalised juhtimis- ja seadmestiku juhtmestikus.

Sobib

• Juhtkapid ja tööstusautomaatika seadmed
• Paneelile paigaldatavad liidesed ja instrumendi esipaneelid
• Kaablist plaadile koostud, mis nõuavad standardset 15-kontaktilist D-Subi
• Signaalijaotus ja jadasiini ühendused

Peamised spetsifikatsioonid

• Pistiku tüüp: D-Sub 15-kontaktiline, joodetavad (läbiva avaga) kontaktid
• Orientatsioon: 180° tihvti orientatsioon tagumise PCB või paneeli paigalduse jaoks
• Kontaktide vorming: 15 kontakti, sobivad signaali- ja väikese võimsusega juhtmestikule
• Kest: standardne D-Sub metallkate, mis pakub mehaanilist kaitset ja põhivarjestust
• Paigaldusstiil: läbiva avaga jootmiseks PCB-le või koostu paneeli koos joodetud juhtmetega

Kasutamine

Valmistage PCB või paneel ette vastava puurimise ja jalajäljega läbiva avaga jootetihvtide jaoks, tagades õige joonduse 180° orientatsiooni jaoks. Asetage pistik nii, et metallkest asetseb tasapinnaliselt vastu paneeli või PCB pinda, seejärel jootke iga kontakt vastavalt standardsetele läbiva avaga jootmistavadele. Pärast jootmist kontrollige ühendusi täieliku märgumise ja mehaanilise tugevuse suhtes. Kui kasutatakse paneelikoostudes, kinnitage pistiku korpus sobiva paigaldusriistvaraga ja kontrollige ühilduvust vastava 15-kontaktilise D-Sub pistikuga.

Soovitused

Kasutage räbustiga ühilduvat joodist ja temperatuuriga kontrollitavat jootekolvi ühtlaste ühenduste jaoks. Vältige liigset mehaanilist pinget joodetud juhtmetel, kasutades kaablitel tõmbetõkestust, ja tagage korralik varjestuse järjepidevus, kui on vaja EMI-kaitset.
