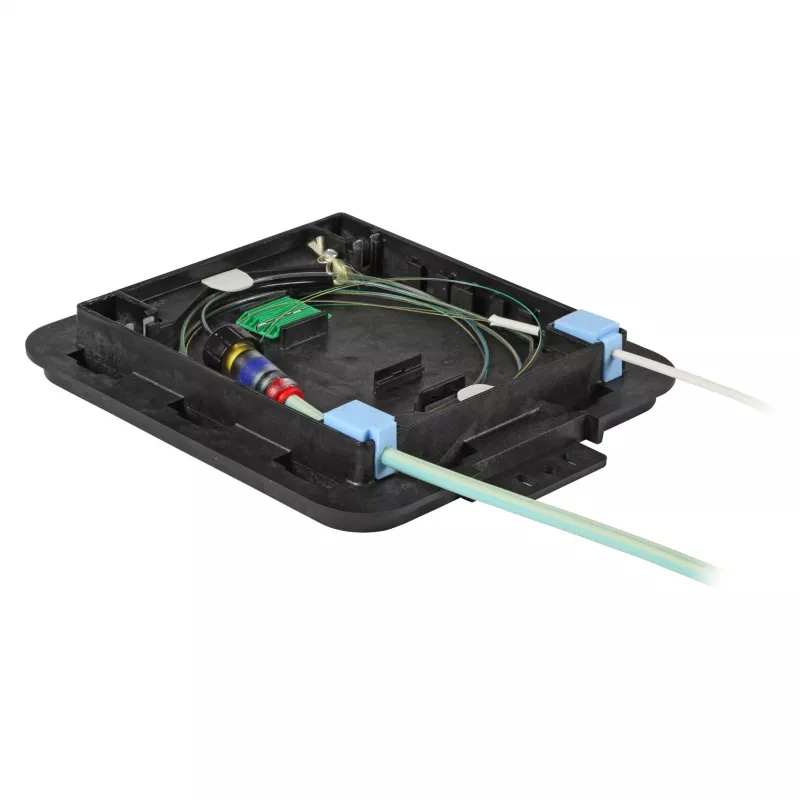

Crimp Inline Connector EFB Elektronik Kompakte Muffe 12 (83205.1) — kompaktne pressühendus 12-sooneliste kaabliühenduste jaoks

EFB Elektronik Kompakte Muffe 12 (83205.1) on kompaktne press-tüüpi inline-pistik, mis on mõeldud 12-sooneliste kaabliühenduste jaoks. Ühendusmuhv pakub ruumisäästlikku mehaanilist ja elektrilist ühendust, kasutades individuaalseid presskontakte, mis on ette nähtud usaldusväärseks signaali- ja madalpinge jõuülekandeks kitsastes paigaldistes. Kompaktne silindriline korpus ja hooldatav disain võimaldavad integreerimist tööstuslikes juhtmestikes, juhtkappides, masinaliidestes ja välipaigaldistes, kus on vaja väikest, hooldatavat 12-kontaktilist presslahendust.

Eelised

Kompaktne pressühendusmuhv pakub väikest jalajälge, mis säästab paneeli- ja kaablikanalite ruumi, säilitades samal ajal kindla elektrilise kontakti pressitud klemmide kaudu. Inline-formaat lihtsustab kaablite marsruutimist ja vähendab vajadust mahukate harukarpide järele. Selle mehaaniline disain toetab korduvat ühendamist ja hooldatavust, mõjutamata juhtmeühendusi, ning presskontaktide kasutamine tagab ühtlase elektritakistuse ja vibratsioonikindluse võrreldes lahtiste või joodetud ühendustega.

Sobib

Peamised tehnilised andmed

Kasutamine

Eemaldage kaablijuhtmetelt isolatsioon presskontaktide jaoks soovitatud pikkuseni, pressige iga juht sobivasse kontakti sobiva pressimistööriistaga ja sisestage pressitud kontaktid ühendusmuhvi korpusesse, kuni need lukustuvad. Joondage inline-pistiku paarituspooled ja kinnitage need vastavalt korpuse pakutud mehaanilisele kinnitusmeetodile. Enne koostu kasutuselevõttu kontrollige pidevust ja õiget kontakti määramist. Hoolduse ajal katkestage esmalt toide, seejärel eraldage ühendusmuhv, et pääseda ligi vajadusel üksikutele pressitud kontaktidele või neid vahetada.

Soovitused

Kasutage kalibreeritud pressimistööriista, mis on sobitatud kontakti tüübiga, et tagada usaldusväärne elektriline ja mehaaniline jõudlus. Valige traadi ristlõige ja isolatsiooni eemaldamise pikkus, mis vastavad presskontaktide spetsifikatsioonidele. Vältige pistiku kokkupuudet liigse niiskuse või keemiliste ainetega keskkondades, välja arvatud juhul, kui rakendatakse täiendavat tihendust või keskkonnakaitset.
