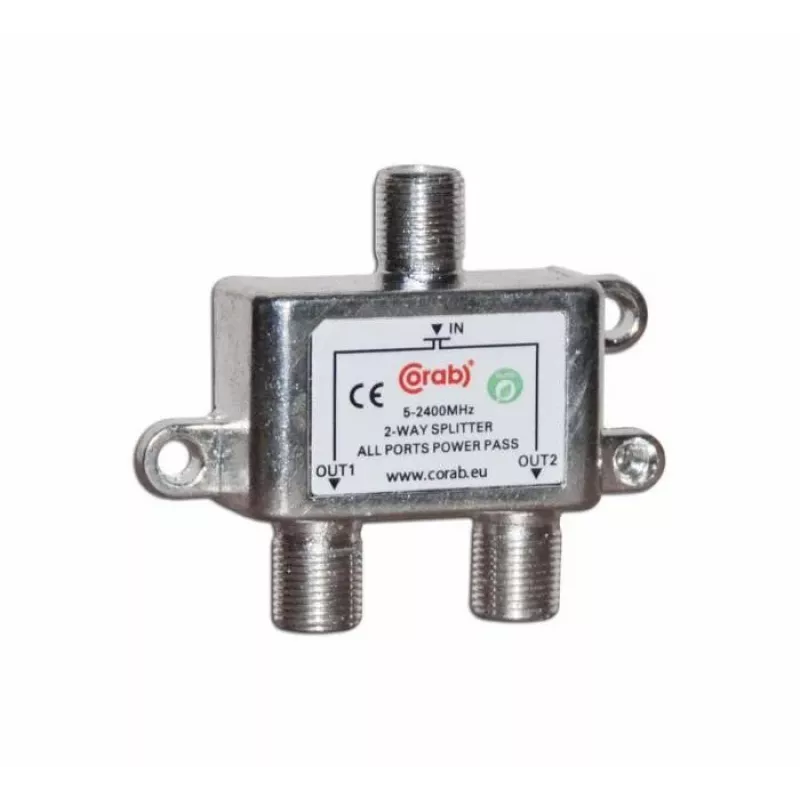

CORAB 2-suunaline RF signaalijagur 5-2400 MHz alalisvoolu läbipääsuga

Kui üks antenn või satelliitantenn peab toitma kahte vastuvõtjat, põhjustab lihtne T-konnektor signaalikadu ja peegeldusi. CORAB 2-suunaline jaotur lahendab selle, jagades RF-signaali minimaalse sisestuskadu ja kõrge isolatsiooniga, tagades, et mõlemad ühendatud seadmed saavad puhta ja stabiilse signaali kogu 5-2400 MHz sagedusalas. Selle DC-toite läbivool võimaldab LNB või eelvõimendi kaugtoidet ühe väljundi kaudu, välistades vajaduse eraldi toitesisendi järele.

Kellele see on mõeldud

See jaotur sobib ideaalselt elamu- ja äripaigaldistesse, kus üks maapealne TV-, satelliit-TV- või raadioantenn peab teenindama kahte tuunerit või digiboksi. See sobib võrdselt tehnikutele ja isetegijatele, kes ehitavad või uuendavad koduseid jaotusvõrke, eriti kui aktiivne komponent nagu satelliidi LNB vajab vastuvõtjalt alalisvoolu.

Peamised omadused

• Lai sagedusala 5-2400 MHz hõlmab maapealset TV-d (DVB-T/T2), satelliit-TV-d (DVB-S/S2) ning FM/DAB+ raadiot.
• DC-toite läbivool ühel väljundil võimaldab LNB-de, eelvõimendite või aktiivantennide kaugtoidet (max 500 mA).
• Madal sisestuskadu ja kõrge isolatsioon tagavad minimaalse signaali halvenemise väljundite vahel.
• Survevalu tsinkkorpus, mille varjestuse efektiivsus on > 100 dB, kaitseb elektromagnetiliste häirete eest.
• F-tüüpi emaspesad kõigil portidel tagavad turvalised ja väikese kaoga ühendused.
• 75-oomine impedants sobib standardse koaksiaalkaabli ja seadmetega.

Tehnilised andmed

• Toote tüüp: RF-signaali jaotur
• Väljundite arv: 2
• Sagedusala: 5 - 2400 MHz
• Sisendpesa: 1 x F-tüüpi emane
• Väljundpesad: 2 x F-tüüpi emane
• Impedants: 75 oomi
• Sisestuskadu (5-470 MHz): < 4,0 dB
• Sisestuskadu (470-860 MHz): < 4,5 dB
• Sisestuskadu (950-2400 MHz): < 5,5 dB
• Isolatsioon (väljund-väljund, 5-860 MHz): > 20 dB
• Isolatsioon (väljund-väljund, 950-2400 MHz): > 15 dB
• Tagasikadu: > 10 dB
• Korpuse materjal: survevalu tsink
• Varjestuse efektiivsus: > 100 dB
• Maksimaalne DC-vool: 500 mA
• Kasutusala: maapealne TV, satelliit-TV, raadio

Näpunäited

Parima tulemuse saavutamiseks paigaldage jaotur vastuvõtjate lähedale ja kasutage kvaliteetseid RG6 koaksiaalkaableid koos pressitavate F-konnektoritega. DC-läbivoolu kasutamisel ühendage toitev vastuvõtja määratud väljundisse (tavaliselt märgitud "Power Pass"), et tagada LNB pinge. Vältige mitme jaoturi kaskaadi ilma võimendita, kuna kumulatiivne kadu võib nõrgendada nõrku signaale.
