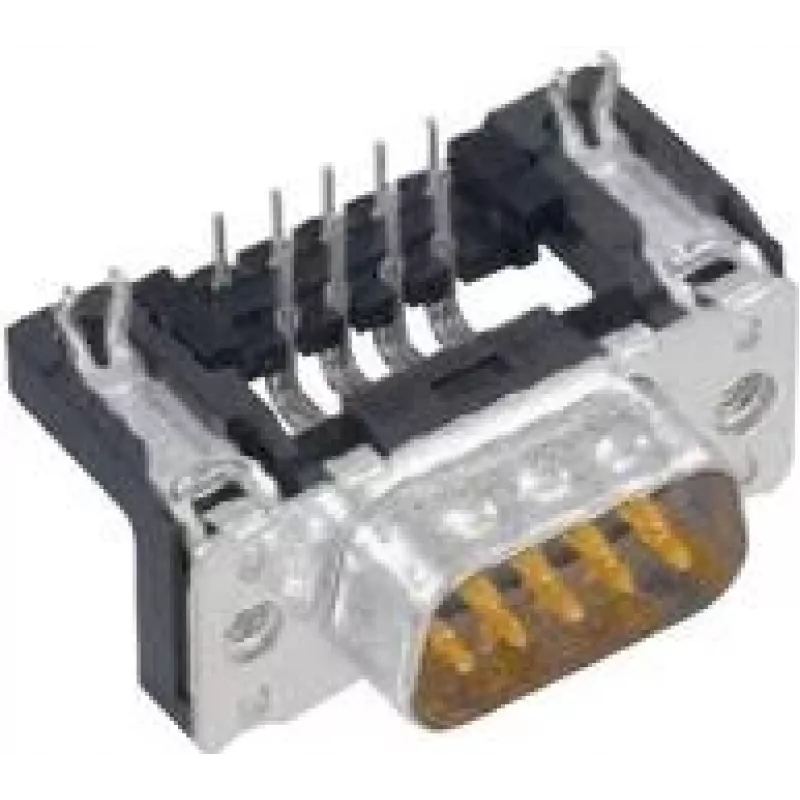

Connector Male SUB-D 90° Harting 9‑pin solder, MPN 09 65 162 6812-1

Harting 09 65 162 6812-1 on isane SUB-D (D-sub) pistik, millel on 90° täisnurkse korpusega ja üheksa jootmiskontakti. Sellel on kompaktne, standardne 9-kontaktiline paigutus, mis sobib jada- ja juhtsignaaliühendusteks elektroonika- ja tööstusseadmetes, ning see on mõeldud koostudele, mis nõuavad joodetud ühendusi või nurga all kinnitamist trükkplaatidele või kaablikoostudele.

Eelised

Pistikul on täisnurkne orientatsioon, mis säästab plaadil ruumi ja lihtsustab kaablite marsruutimist. Jootmist tüüpi kontaktid tagavad usaldusväärse elektrilise kontakti ja vastupidava mehaanilise kinnituse, kui jootmine on korralikult teostatud. Standardne 9-kontaktiline D-sub paigutus tagab ühilduvuse tavaliste jadaliideste ja juhtlülitustega.

Sobib

• Jadaliidese side (RS-232/RS-422 tüüpi rakendused)
• Juhtsignaali ühendused tööstusseadmetes
• Trükkplaadi koostud, mis vajavad nurga all D-sub ühendust
• Kaablikoostud, kus eelistatakse joodetud kontaktidega ühendusi

Peamised spetsifikatsioonid

• Tootja: Harting
• MPN: 09 65 162 6812-1
• EAN: 2050001836526
• Pistiku tüüp: Isane SUB-D (D-sub), 9 kontaktiga
• Orientatsioon: 90° (täisnurk)
• Kontakti ühendusviis: Jootmine
• Kogus: 1 tk

Kasutamine

Kinnitage pistik trükkplaadile või asetage see kaablikoostusse nii, et 90° orientatsioon vastaks nõutud kaabli väljumissuunale. Jootke iga kontakt vastava padja või juhtme külge, järgides standardseid jootmistavasid ja plaaditootja juhiseid. Enne süsteemi pingestamist kontrollige kontaktide nummerdust ja juhtmete ühendust, et vältida valeühendusi. Vajadusel kasutage sobivat pinguleevendust või kinnitusvahendeid, et vähendada mehaanilist pinget jootekohtadel.

Soovitused

Usaldusväärsete ühenduste saamiseks kasutage sobivat jootetemperatuuri ja räbustit, kontrollige jootekohti külm- või sillavigade suhtes ning rakendage mehaanilist pinguleevendust pikaajalise töökindluse tagamiseks tööstuslikes keskkondades.
