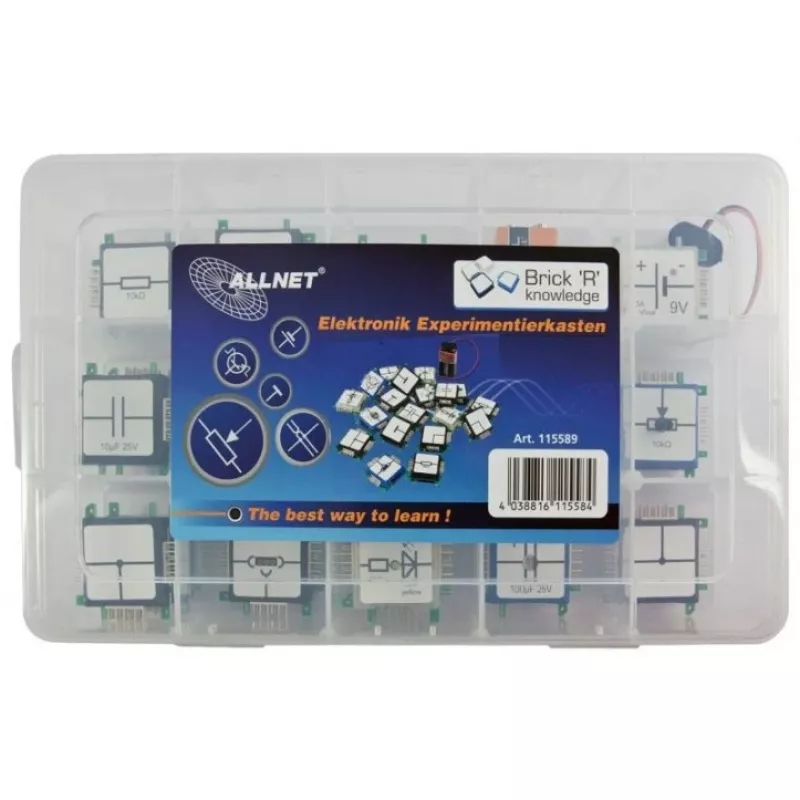

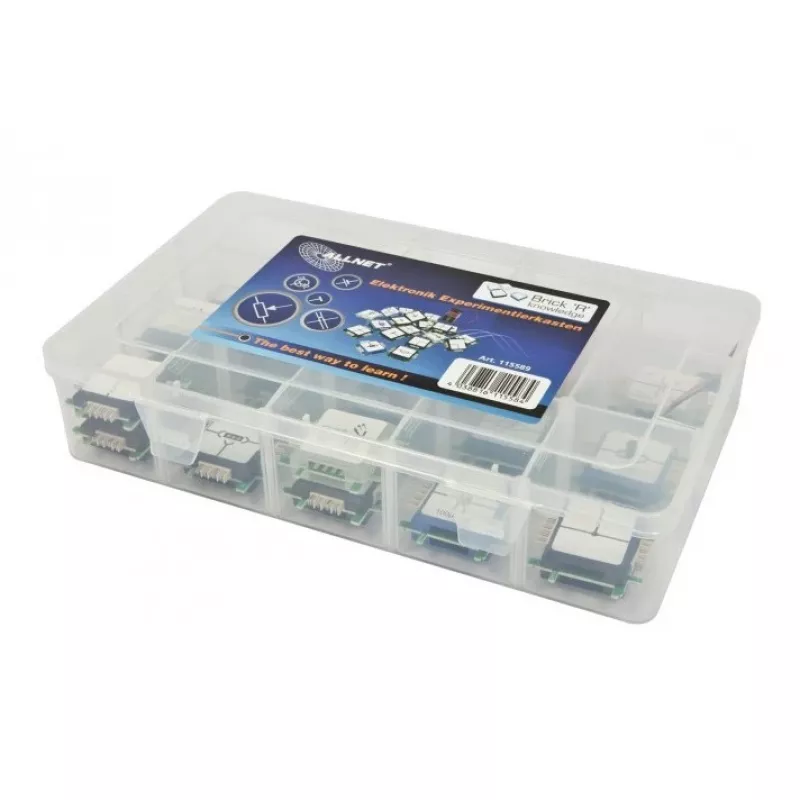

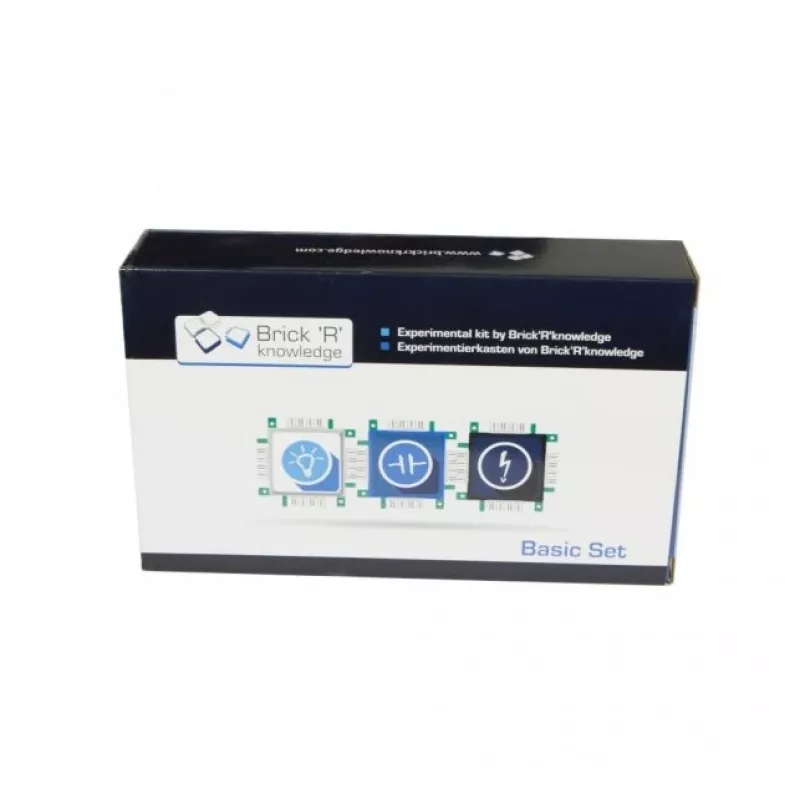

Cobbler breakout komplekt ALLNET ALL-BRICK-0374 arendusplaadi tarvik

ALLNET ALL-BRICK-0374 Cobbler breakout komplekt on Brick ’R’ knowledge arendusplaadi tarvik, mis pakub 19 õppetellist, et tutvustada põhilisi elektroonikakomponente ja vooluringe. Komplekt visualiseerib peamisi ühikuid ja toiminguid ning sobib lähtepunktiks pikaajaliseks elektroonika õppimiseks ja tundide kohandamiseks individuaalsetele vajadustele.

Eelised

Komplekt sisaldab tasakaalustatud valikut passiivseid ja aktiivseid komponente – LED-e, takisteid, kondensaatoreid, transistorit ja potentsiomeetrit – pluss ühendus- ja marsruutimistellised, mis võimaldavad ehitada nii lihtsaid kui ka nõudlikumaid vooluringe. Komponendid ühilduvad Brick ’R’ knowledge avatud lähtekoodiga haridussüsteemiga ning komplekt on kerge ja hõlpsasti integreeritav arendusplaatidega, kasutades Cobbler breakout vormingut.

Sobib

• Algajatele, kes õpivad põhilisi elektroonika mõisteid
• Hariduslikele töötubadele ja klassiruumi harjutustele
• Lihtsate vooluringide prototüüpimiseks Brick ’R’ knowledge süsteemiga
• LED-ide, takistite, kondensaatorite, fototakistite ja transistorite praktilisteks demonstratsioonideks

Peamised tehnilised andmed

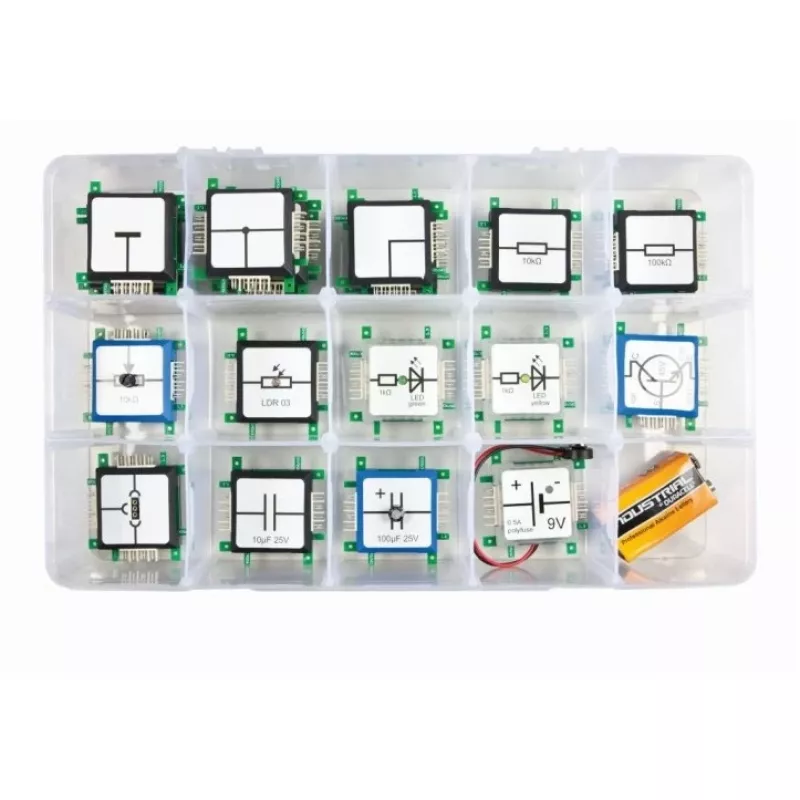

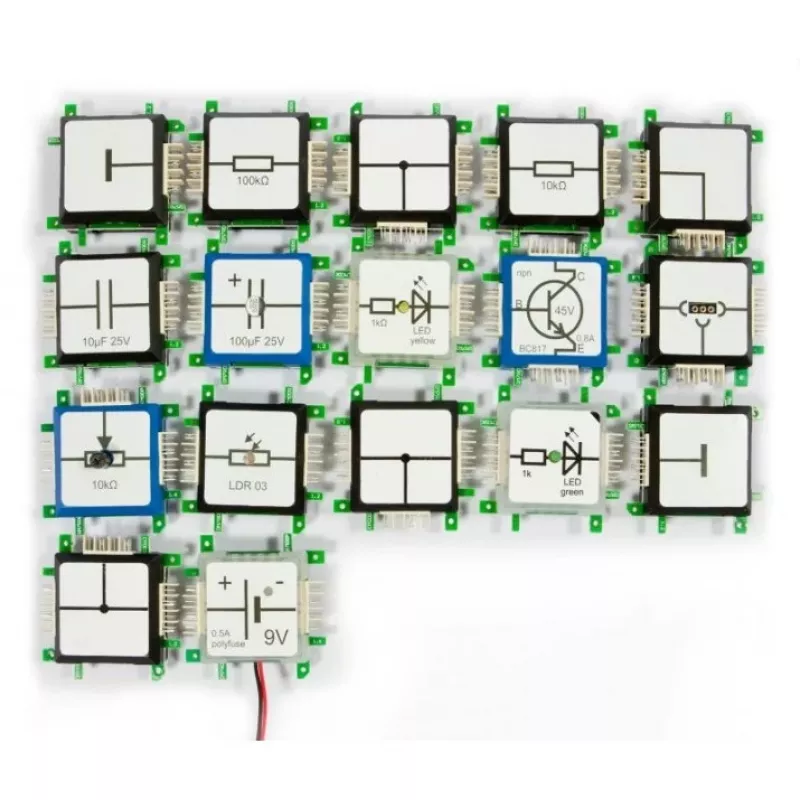

• Sisu: 19 tellist (loetelu allpool)
• Kaasas olevad osad: akuadapter (113628), käsiraamat Basic Set (116008), LED kollane (113638), LED roheline (113369)
• Ühendustellised: 2 x joonte nurgatellis (113632), 3 x joonte maandustellis (113630), 3 x joonte T-ristmik (113633), 1 x universaalne tellis (116009)
• Passiivsed komponendid: potentsiomeeter 10 kΩ (113654), takisti 10 kΩ (113648), takisti 100 kΩ (113649), fototakisti LDR 03 (113655)
• Kondensaatorid: 1 x 10 µF 25 V (113667), 1 x 100 µF elektrolüüt 25 V (113669)
• Aktiivsed komponendid: transistor NPN BC817 (113657)
• Tootja: ALLNET, MPN ALL-BRICK-0374, EAN 4038816115584
• Kaal (ligikaudne): 635 g

Kasutamine

Tutvuge kaasasoleva käsiraamatuga, et järgida samm-sammult harjutusi, mis selgitavad, kuidas telliste abil vooluringe kokku panna. Ühendage akuadapter toite andmiseks, asetage LED-id, takistid, kondensaatorid ja transistor vastavatesse pesadesse ning kasutage ühendustelliseid signaaliteede ehitamiseks. Reguleerige potentsiomeetrit ja jälgige muutusi LED-ide või fototakistiga, et õppida pingejagamisest, voolu piiramisest ja põhilisest transistori lülitamisest.

Soovitused

Kasutage komplekti stabiilsel, mittejuhtival pinnal ja järgige ohutusjuhiseid patareide ja polariseeritud komponentidega töötamisel. Alustage käsiraamatu lihtsate vooluringidega enne keerukamate konfiguratsioonide proovimist ning kombineerige seda Cobbler breakout komplekti ühilduvate Brick ’R’ knowledge moodulite või arendusplaatidega laiendatud katseteks.
