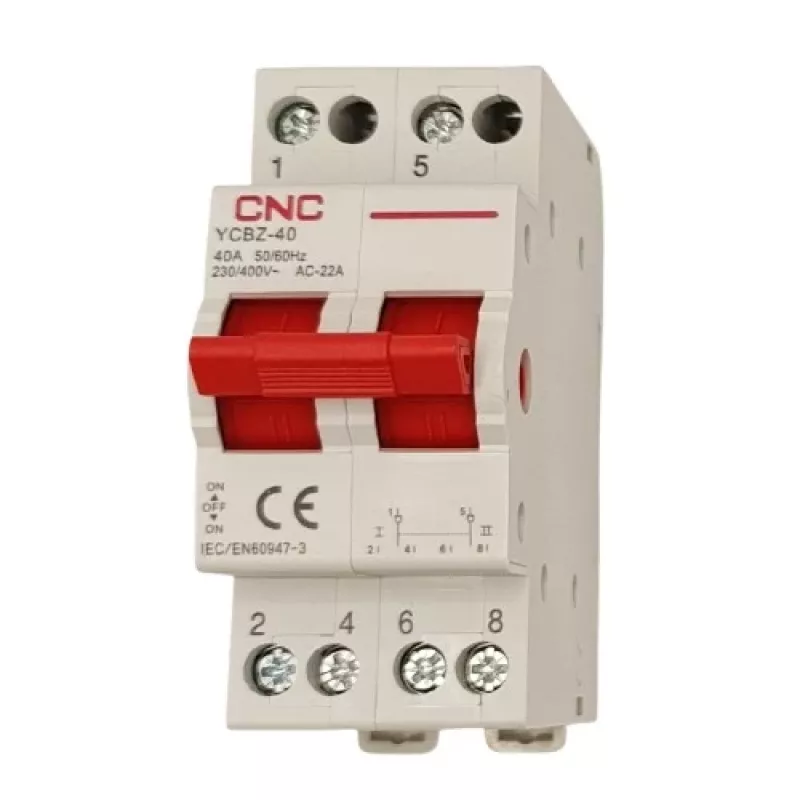

CNC EL240364 Modulaarne ümberlüliti YCBZ-40, 2-pooluseline, 40 A, 1-0-2, DIN-liistule paigaldatav

See CNC YCBZ-40 modulaarne ümberlüliti paistab silma oma robustse 40 A nimivooluga kompaktses 2-moodulilises korpuses, võimaldades ohutut käsitsi ümberlülitamist kahe toiteallika vahel ilma tööstuslike pöördlülitite mahukuseta. Ideaalne elamute ja kergete äriliste varutoitesüsteemide jaoks, tagab see selge vahe allikate vahel tänu 1-0-2 (ON-OFF-ON) lülitusjärjestusele.

Esiletõstmised

• 2-pooluseline (2P) konfiguratsioon ühefaasiliste 230 V AC või faasidevaheliste 400 V AC ahelate jaoks
• Nimivool 40 A, sobib põhi-/varutoite ümberlülitamiseks ja generaatori ülekandeks
• Kolm asendit: 1-0-2, tagades kindla väljalülitatud oleku kahe sisselülitatud asendi vahel
• Kompaktne disain: ainult 2 moodulit lai (36 mm), paigaldatav standardsele 35 mm DIN-liistule
• Kõrge elektriline vastupidavus: 10 000 tsüklit; mehaaniline vastupidavus: 20 000 tsüklit
• Lai klemmimahtuvus: vastu võtab täis- või keerdjuhtmeid 1 kuni 25 mm²
• Vastab IEC/EN 60947-3 nõuetele madalpinge lülitusseadmetele

Igapäevases kasutuses

Võrgu rikke ajal liigutage lihtsalt hooba asendist 1 (võrk) asendisse 0 (väljas) ja seejärel asendisse 2 (generaator). Selge puutetundlik tagasiside ja nähtav asendiindikaator hoiavad ära juhusliku ristühenduse. IP20 klemmikaitse ja töötemperatuuri vahemik -5 °C kuni +40 °C muudavad selle usaldusväärseks tüüpilistes elektrikilpides. Selle 500 V nimisisolatsioonipinge ja 4 kV impulssitaluvuspinge annavad täiendava ohutusvaru pingetõusude vastu.

Täielikud tehnilised andmed

• Toote tüüp: modulaarne ümberlüliti
• Pooluste arv: 2P
• Nimivool (In): 40 A
• Lülitusasendid: 1-0-2 (ON-OFF-ON)
• Nimitalitluspinge: 230 V AC (ühefaasiline) / 400 V AC (faasidevaheline)
• Nimisisolatsioonipinge (Ui): 500 V
• Nimilöögitaluvuspinge (Uimp): 4 kV
• Standarditele vastavus: IEC/EN 60947-3
• Paigaldusviis: 35 mm DIN-liist
• Elektriline eluiga: 10 000 tsüklit
• Mehaaniline eluiga: 20 000 tsüklit
• Klemmimahtuvus: 1-25 mm² (täis/keerdjuhe)
• Töötemperatuuri vahemik: -5 °C kuni +40 °C
• Hoiutemperatuuri vahemik: -25 °C kuni +70 °C
• Kaitsetase: IP20 (klemmid)
• Moodulite arv: 2 (36 mm laius)
• Kasutusala: põhi-/varutoite ümberlülitamine, generaatori ülekanne

Lõppmärkus

Paigaldajatele ja kilbivalmistajatele pakub YCBZ-40 usaldusväärset ja ruumisäästlikku lahendust käsitsi toiteallika ümberlülitamiseks, toetatuna CNC pühendumusest kvaliteedile ja rahvusvahelistele standarditele vastavusele.
