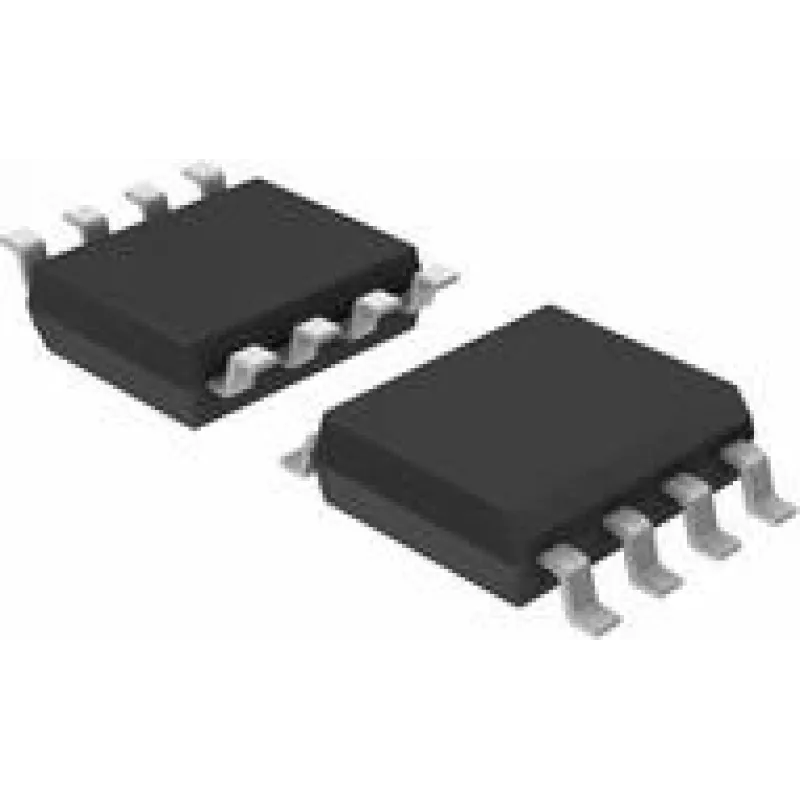

CAN-transiiver Texas Instruments SN65HVD234DR, 1 Tx/1 Rx, SOIC-8 korpus

Texas Instrumentsi SN65HVD234 on CAN-siini transiiver SOIC-8 korpuses, mis pakub ühte saate- ja ühte vastuvõtukanalit. See rakendab füüsilise kihi liidest CAN-kontrolleri ja siini vahel, toetades standardset CAN-signalisatsiooni kahesuunaliseks andmeedastuseks. Seade on loodud usaldusväärseks sidepidamiseks süsteemides, mis kasutavad Controller Area võrk protokolle, ning sobib sellistesse keskkondadesse nagu autovõrgud, tööstuslikud juhtimissüsteemid ja manussüsteemid, mis vajavad kompaktset SOIC-8 kujutegurit.

Eelised

Transiiver pakub kompaktset SOIC-8 korpust ja 1 Tx / 1 Rx kanali konfiguratsiooni, mis lihtsustab trükiplaadi paigutust ning integreerimist mikrokontrollerite ja CAN-kontrolleritega. See tagab diferentsiaalseks CAN-signalisatsiooniks vajaliku elektrilise liidese ning on kavandatud töötama tüüpiliste CAN-võrgu pinge- ja ajastusnõuete piires. Komponendi ühilduvus standardsete CAN-füüsilise kihi spetsifikatsioonidega tagab prognoositava käitumise, kui seda kasutatakse koos nõuetele vastavate kontrollerite ja siini topoloogiatega.

Sobib

• Autode kere- ja keresüsteemide võrgud
• Tööstusautomaatika ja masinate juhtimine
• Manussüsteemid ja mikrokontrolleripõhised CAN-sõlmed
• CAN-seadmete prototüüpimine ja väikesemahuline tootmine

Peamised spetsifikatsioonid

• Liides: Controller Area võrk (CAN) füüsilise kihi transiiver
• Kanalid: 1 saatekanal (Tx) ja 1 vastuvõtukanal (Rx)
• Korpus: SOIC-8 pindmontaažikorpus
• Signaali tüüp: Diferentsiaalne CAN-siini signalisatsioon (CAN_H / CAN_L)
• Andmeedastuskiirused: Sobib standardsete CAN-andmeedastuskiiruste jaoks (sõltub võrgu disainist ja siini pikkusest)
• Töökeskkond: Mõeldud auto- ja tööstusrakendustele, mis nõuavad töökindlat siiniühendust

Kasutamine

Asetage SOIC-8 transiiver trükiplaadile vastavalt CAN-transiiverite soovitatud paigutusjuhistele, hoides CAN_H ja CAN_L juhtmeid paarikaupa ning marsruutides lõpptakistid siini otstesse. Ühendage Tx-sisend CAN-kontrolleri saateviiguga ja Rx-väljund kontrolleri vastuvõtuviiguga, järgides kontrolleri tootja liidesejuhiseid. Tagage õige toitepinge ja maandusühendused ning paigaldage soovitatud möödaviigukondensaatorid seadme toiteviikude lähedusse. Tagage õige siini lõpptakistus ja ühisrežiimi kaalutlused olemasolevasse CAN-võrku integreerimisel.

Soovitused

Järgige autotööstuse või tööstuse disainireegleid signaali terviklikkuse tagamiseks: paigaldage lõpptakistid siini otste lähedusse, hoidke diferentsiaaljuhtmed ühepikkused ning lisage ESD-kaitse ja lahtisidestuskondensaatorid vastavalt soovitustele. Valideerige võrgu toimimine kavandatud andmeedastuskiirustel ja siini pikkustel süsteemi testimise ajal.
