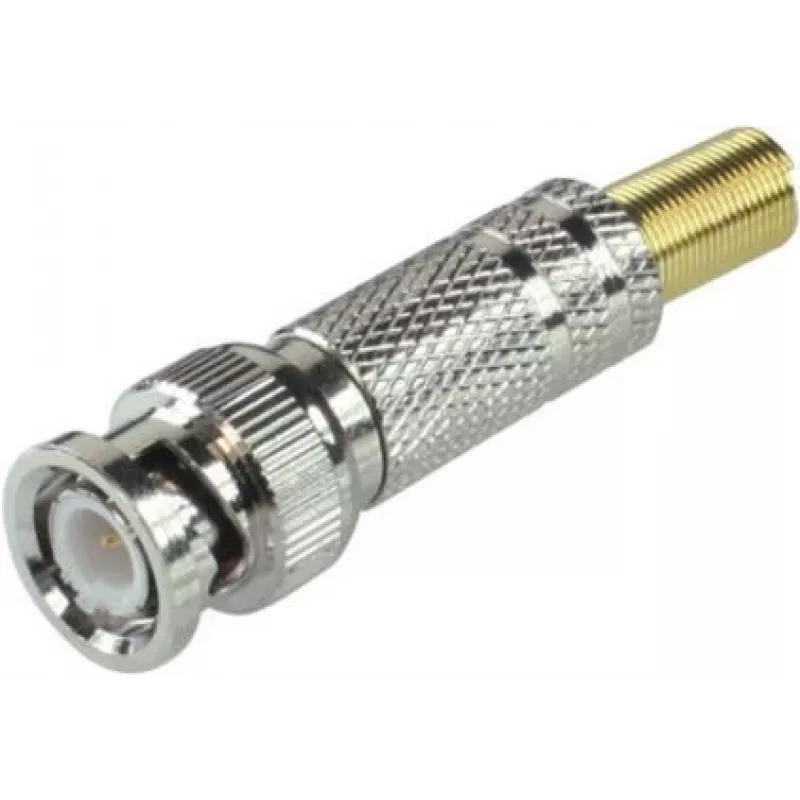

BNC videopistik ShiverPeaks 98801-1 — joodetav ja kruvitav

BNC videopistik ShiverPeaks 98801-1 on joodetav ja kruvitav BNC isane pistik, mis on mõeldud analoog- ja digitaalvideosüsteemides kasutatavate koaksiaalkaablite otsastamiseks. Pistikul on standardne bajonettlukk usaldusväärseks mehaaniliseks ühenduseks ning see on ette nähtud paigaldusteks, remondiks ja kohandatud kaablikoostudeks valve-, ringhäälingu- ja AV-rakendustes. Paigaldamiseks tuleb vastavalt paigaldaja eelistusele ja kaablitüübile kas joota keskmine juht või kinnitada see integreeritud kruviga.

Eelised

Pistik ühendab jootmise ja kruviga kinnitamise võimalused, et rahuldada erinevaid paigaldusviise ja kaabli ettevalmistusi. Selle metallkorpus tagab stabiilse varjestuse ja mehaanilise vastupidavuse, samas kui BNC bajonettühendus võimaldab kiireid ja vibratsioonikindlaid ühendusi. Disain toetab ühtlast impedantsi sobitamist koaksiaalse videoülekande jaoks ja ühildub standardsete BNC emaste pistikupesadega, mida kasutatakse CCTV, stuudio- ja professionaalsetes AV-seadmetes.

Sobib

• Valvekaamerate kaabliühenduste otsastamiseks ja remondiks
• Stuudio ja ringhäälingu signaalikaablite jaoks analoog- või SDI-video edastamiseks
• Kohandatud koaksiaalkaabli koostudeks ja välikinnitusteks
• Audiovisuaalsete paigalduste jaoks, mis vajavad standardseid BNC-ühendusi

Peamised spetsifikatsioonid

• Pistiku tüüp: BNC isane pistik bajonettühendusega
• Otsastamisvõimalused: joodetav keskmine juht või kruviga kinnitamine
• Materjal: metallkorpus varjestuse ja mehaanilise tugevuse tagamiseks
• Rakendus: koaksiaalkaabli otsastamine videosignaalide jaoks (analoog ja digitaalne)
• Ühilduvus: sobib standardsete BNC emaste pistikupesadega, mida kasutatakse CCTV, ringhäälingu ja AV-seadmetes

Kuidas kasutada

Valmistage koaksiaalkaabel ette, eemaldades välimise mantli ja varjestuse, et paljastada keskmine juht ja dielektrik vastavalt pistiku nõutavatele mõõtmetele. Jootmise korral asetage keskmine juht tihvti sisse ja jootke kindel ühendus enne korpuse kokkupanemist ja bajoneti kinnitamist. Kruviga variandi puhul sisestage juhe keskmisesse terminali ja pingutage kinnituskruvi, et ühendus kinnitada, seejärel pange kokku välimised osad ja lukustage bajonett. Veendu pärast kokkupanemist ühenduse terviklikkuses ja varjestuse terviklikkuses ning testi videosignaali õiget toimimist.

Soovitused

Valige jootmisega otsastamine kõige usaldusväärsema elektrilise kontakti tagamiseks püsivalt paigaldatud liinidel; kasutage kruvivarianti väli remondiks või eelnevalt ettevalmistatud juhtmetega töötamisel. Kontrollige alati impedantsi pidevust ja kontrollige varjestuskontakti, et minimeerida signaalipeegeldusi ja kadusid videorakendustes.
