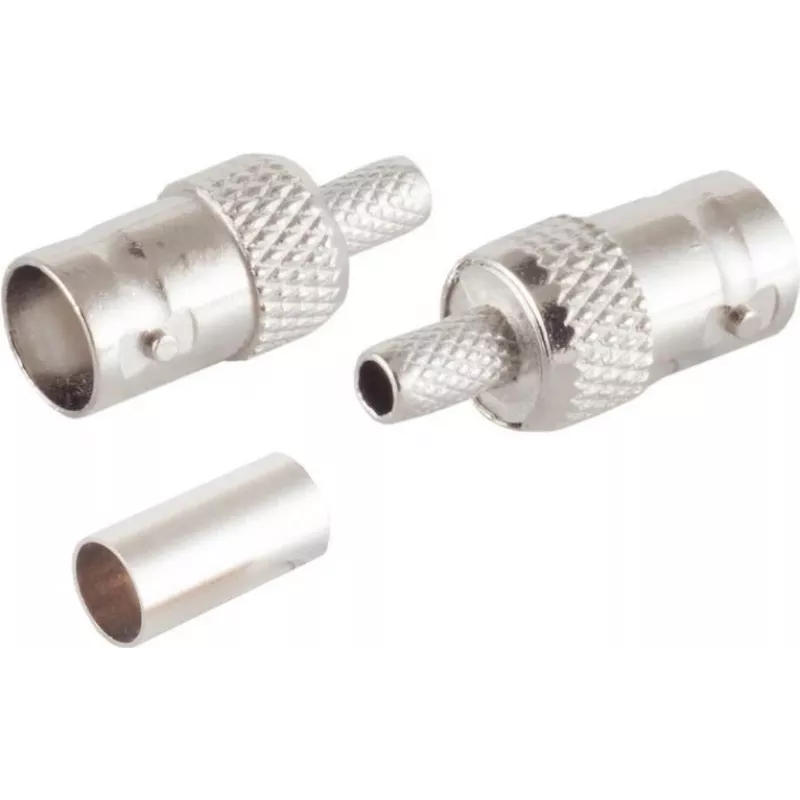

BNC video/heliadapter ShiverPeaks 98807-3 RG58 U kaablile, crimpotsastus

ShiverPeaks BNC video/heliadapter 98807-3 on crimp-tüüpi pistik, mis on mõeldud kasutamiseks RG58 U koaksiaalkaabliga. See loob usaldusväärse BNC-ühenduse analoogvideo- ja helisignaalide jaoks ning on ette nähtud paigaldistele, mis nõuavad tugevat mehaanilist ja elektrilist otsastust. Adapter sobib CCTV-kaamera linkidele, ringhäälingu signaalimarsruutimisele, mõõteriistade mõõtmistele ja üldisele AV-kaabeldusele, kus kasutatakse RG58 U impedantsi ja mõõtmeid.

Eelised

See crimpotsastusega adapter pakub ühtlast elektrikontakti ja mehaanilist kinnitust, mis on kavandatud RG58 U kaabli jaoks. Selle BNC-liidesel on bajonett-tüüpi kiirühendusmehhanism, mis hoiab signaali terviklikkust väikese sisestuskadudega. Disain vähendab katkendlike ühenduste ohtu võrreldes improviseeritud või joodetud liidetega ning toetab korduvaid ühendamistsükleid ilma olulise halvenemiseta.

Sobib

• CCTV- ja turvakaamerate koaksiaalühendused
• Analoogvideo jaotus- ja jälgimissüsteemid
• Helisignaali edastamine üle koaksiaali AV-seadistustes
• Mõõteriistade ja katseseadmete ühendused, mis nõuavad BNC-otsastusi
• Välipaigaldised ja remont, kus eelistatakse crimpotsastust

Peamised spetsifikatsioonid

• Pistiku tüüp: BNC isane/emane liides (bajonettühendus)
• Otsastamismeetod: crimpotsastus keskjuhtmele ja välisjuhtmele
• Ühilduv kaabel: RG58 U koaksiaalkaabel (50 Ω iseloomulik impedants)
• Signaali tüüp: analoogvideo ja -heli, RF- ja mõõteriistasignaalid
• Mehaaniline vastupidavus: kavandatud mitmeks ühendamistsükliks

Kasutamine

Valmistage RG58 U kaabel ette, eemaldades väliskesta, punutise ja dielektriku selle crimp-pistiku jaoks soovitatud pikkusteni. Sisestage kaabel nii, et keskjuht asetseb kontakttihvtis/-pesas ja punutis jääb crimp-hülsi alla. Kasutage selle pistiku jaoks sobivat crimptööriista, et hülss kokku suruda ning kinnitada nii keskjuhtme kui ka välisjuhtme otsastus. Pärast crimpimist kontrollige koostu, hinnates mehaanilist kinnitust ja pidevust multimeetri või kaablitesteriga, ning ühendage BNC-liides vastasseadmega, lükates ja keerates bajonettühendust, kuni see lukustub.

Soovitused

Optimaalse jõudluse tagamiseks kasutage kalibreeritud crimptööriista, mis vastab pistiku mõõtmetele, ja kontrollige iga otsastust õige juhtme paljastuse ja punutise katvuse suhtes. Vältige dielektriku liigset eemaldamist ning veenduge, et keskjuht on sirge ja täielikult sisestatud enne crimpimist. Kontrollige perioodiliselt otsastusi avatud või tugeva vibratsiooniga keskkondades ning vahetage pistikud, millel on korrosiooni või mehaanilist kulumist.
