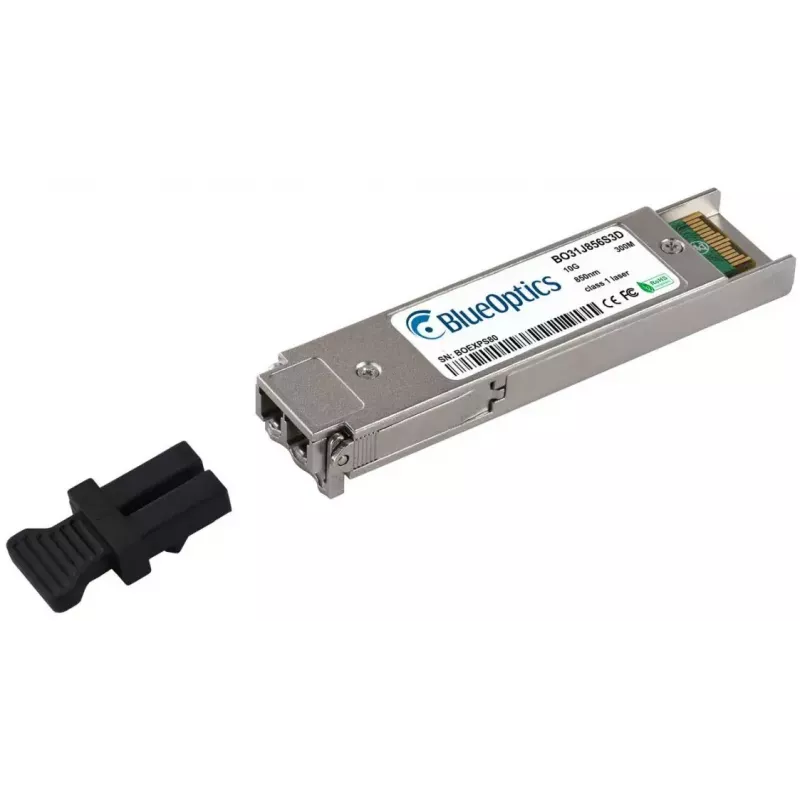

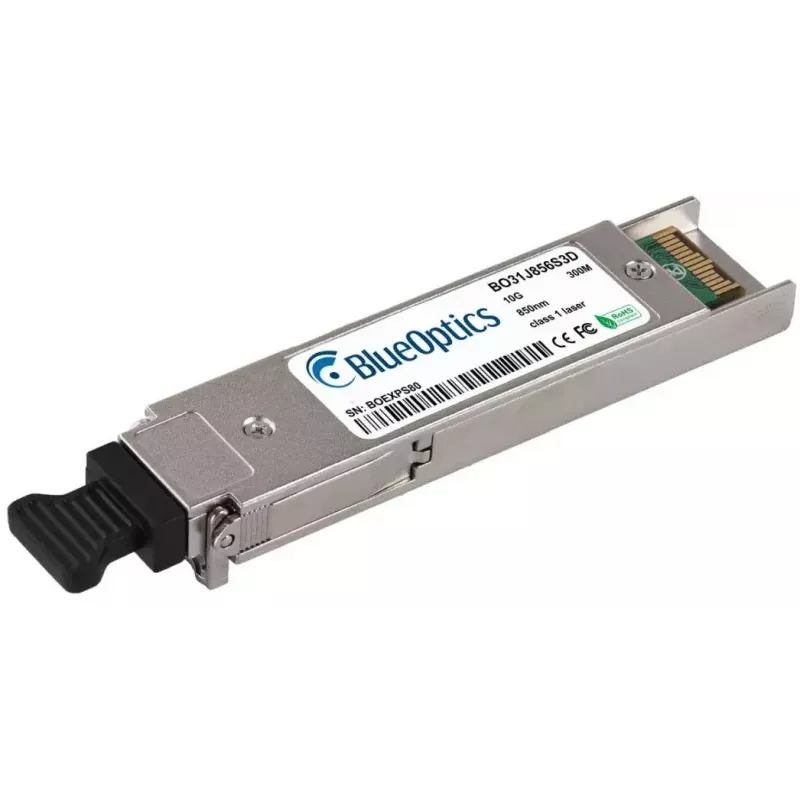

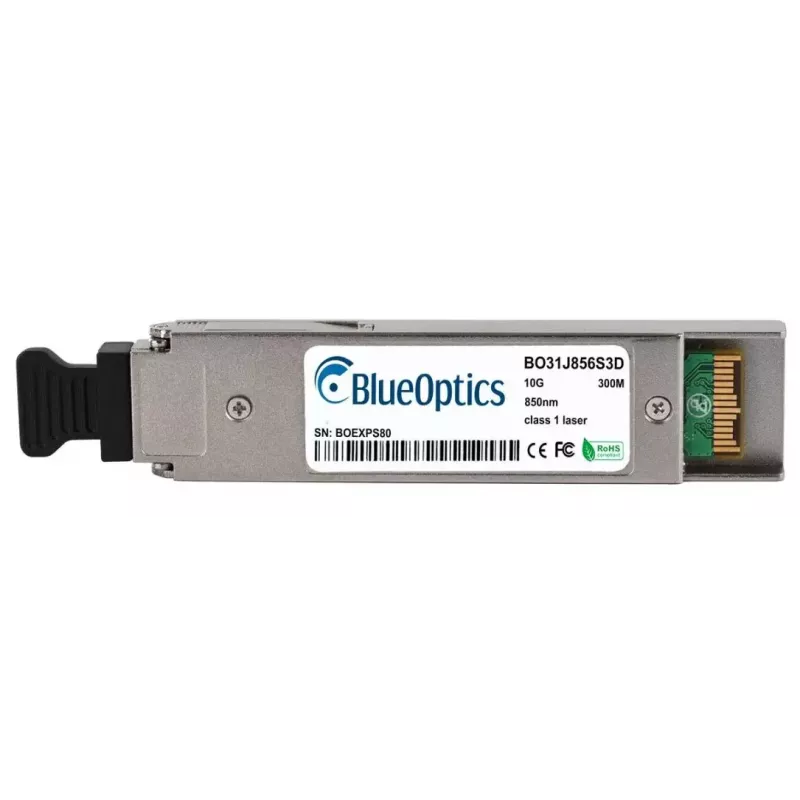

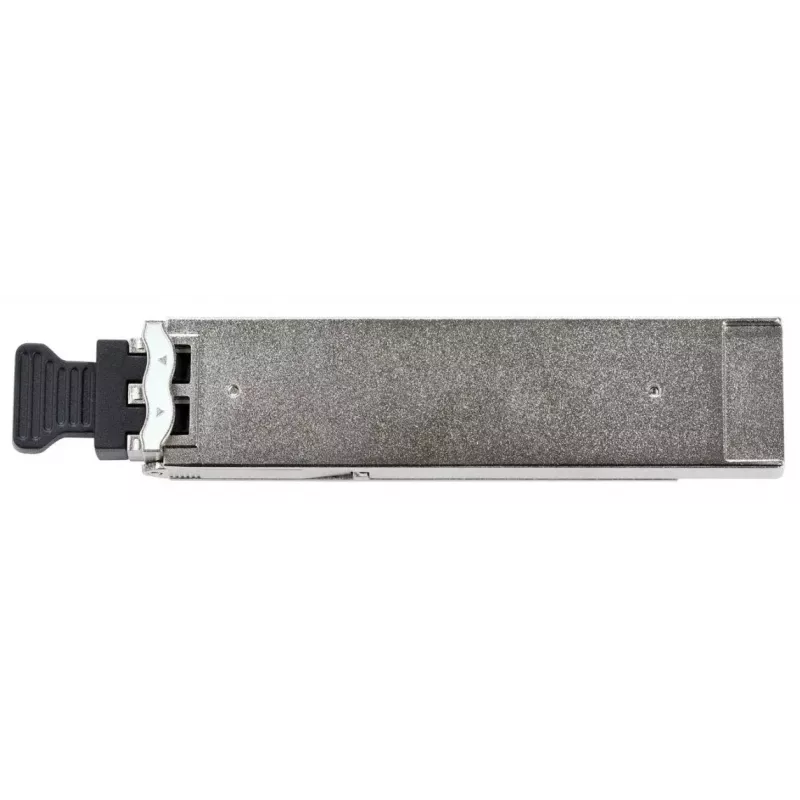

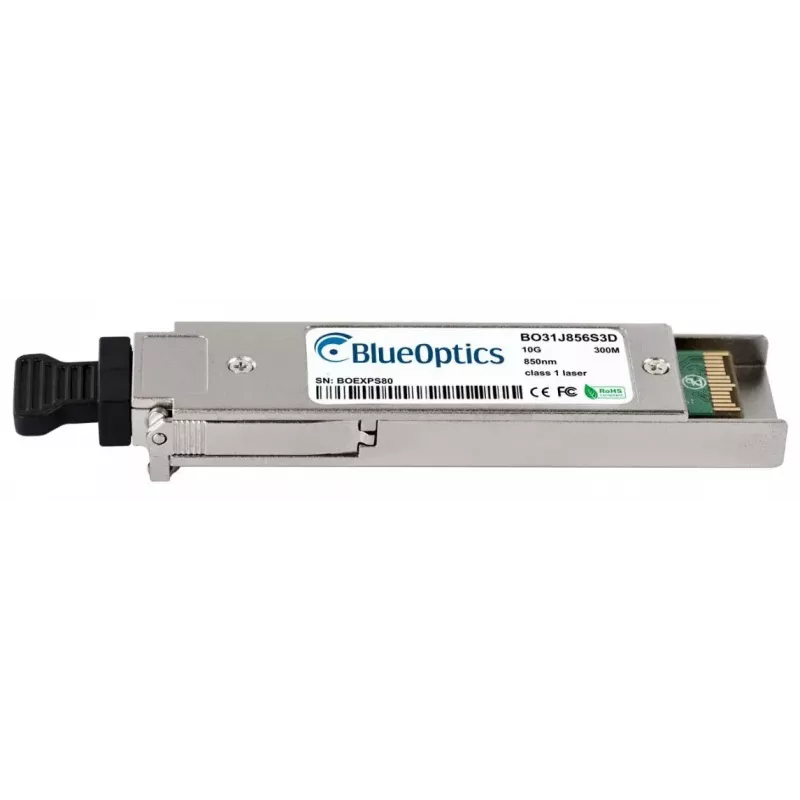

BlueOptics XFP-10G-SR-DE-BO võrgutransiiveri moodul 10000 Mbit/s 850 nm

BlueOptics XFP-10G-SR-DE-BO võrgutransiiveri moodul pakub 10 Gbit/s optilist ühenduvust lühimaa mitmemoodiliste kiudoptiliste ühenduste jaoks. Moodul kasutab XFP liidest ja töötab 850 nm lainepikkusel LC Duplex kiudühendustega. Kompaktne ja kerge, see on mõeldud integreerimiseks ühilduvatesse võrguseadmetesse, mis aktsepteerivad XFP vormiteguriga transiivereid, ja on ette nähtud kiire Etherneti, Fibre Channel over Ethernetti või SDH/SONET rakenduste jaoks kuni tüüpiliste mitmemoodiliste vahemaadeni.

Eelised

See XFP moodul toetab 10GBASE-SR optilist standardit usaldusväärseks lühimaa edastuseks üle mitmemoodilise kiu ja rakendab tööstusharu MSAga ühilduvat vormitegurit ning LC Duplex ühenduvust lihtsaks paigaldamiseks. 850 nm saatja ja vastuvõtja paar on optimeeritud mitmemoodiliste ühenduste jaoks ning mooduli kompaktne hõbedane korpus ja väike kaal lihtsustavad käsitsemist ja kuumpistikuga paigaldamist. Ehitatud ja testitud vastama ühilduvusnõuetele, sisaldab transiiver digitaalse diagnostilise jälgimise võimekust, kui host-riistvara seda toetab.

Sobib

Peamised tehnilised andmed

Kuidas kasutada

Sisestage BlueOptics XFP-10G-SR-DE-BO ühilduvasse XFP pessa oma lülitis, ruuteris või salvestusseadmes, järgides seadme tootja kuumpistikuga vahetamise juhiseid. Ühendage LC Duplex mitmemoodilised kiudoptilised patch-juhtmed saatja ja vastuvõtja portidesse, tagades õige polaarsuse. Veenduge, et host-seade tuvastab transiiveri, ja vajadusel lubage seadmehalduses digitaalne diagnostika, et jälgida tööparameetreid nagu toitepinge, laseri eelpingevool, optiline väljund-/sisendvõimsus ja temperatuur. Tehke lingitestid ning kontrollige läbiräägitud lingi kiirust ja olekut hosti haldusliidese kaudu.

Soovitused

Kasutage mitmemoodilisi OM3/OM4 kiudoptilisi patch-juhtmeid optimaalse 10G jõudluse tagamiseks ja püsige määratud lühimaa mitmemoodilises vahemikus. Veenduge, et host-seadme püsivara toetab kolmanda osapoole XFP mooduleid ja DDMi, kui diagnostilist jälgimist on vaja. Hoidke ja käsitsege moodulit ESD-ohututes tingimustes ning hoidke tolmukatted kasutamata portidel, et säilitada optiline jõudlus.
