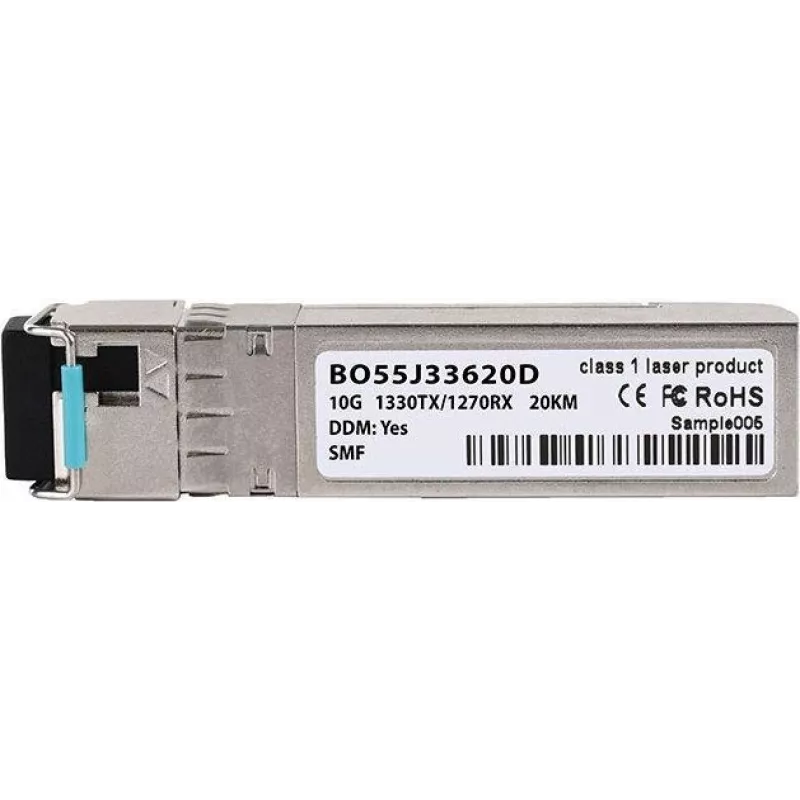

BlueOptics UF-SM-10G-S-1330-20-BO võrgu transiiverimoodul Fiiberoptiline 10000 Mbit/s SFP+

BlueOptics UF-SM-10G-S-1330-20-BO võrgu transiiverimoodul on ühemoodiline SFP+ optiline transiiver, mis on mõeldud 10G andmeühenduste jaoks. See toetab maksimaalset andmeedastuskiirust 10000 Mbit/s, toide tuleb 3,3 V sisendist ja see asub kompaktses metallkorpuses hõbedase viimistlusega. LC simplex ühenduvuse ja kerge 20 g korpusega on see moodul mõeldud kasutamiseks võrguseadmetes, mis aktsepteerivad SFP+ vormiteguri transiivereid, ja punkt-punkti ühemoodiliste fiiberlinkide jaoks kuni tüüpiliste pikamaa vahemaadeni.

Eelised

Transiiver rakendab SFP+ liidese standardit ja vastab tööstusharu MSA mehaanilistele mõõtmetele, pakkudes lihtsat koostalitlusvõimet seadmetega, mis toetavad 10G SFP+ mooduleid. Selle metallkorpus pakub mehaanilist tugevust ja elektromagnetilist varjestust, säilitades samas madala kaalu, mis teeb käsitsemise ja paigaldamise lihtsaks. Disain toetab kahesuunalist optilist edastust ühel fiibril, kasutades saatmiseks ja vastuvõtuks eraldi lainepikkusi, võimaldades tõhusaid ühemoodilisi fiiberlinke. Moodul toetab ka digitaalset diagnostika monitooringut (DDM/DOM), kui seda kasutatakse ühilduvas host-riistvaras, võimaldades tööparameetrite kauglugemist.

Sobib

Peamised spetsifikatsioonid

Kuidas kasutada

Paigaldage BlueOptics SFP+ moodul tühja SFP+ pessa ühilduvas lülitis, ruuteris või salvestusseadmes vastavalt host-seadme juhistele. Ühendage LC simplex ühemoodiline fiiberpatsijuhe selle transiiveri ja kaugtransiiveri või jaotuspaneeli vahel, jälgides kahesuunaliste linkide korral õiget saatja-vastuvõtja polaarsust. Veenduge, et host-seade toetab nõutud edastusprotokolli ja vajadusel DDM/DOM monitooringu funktsioone. Pärast sisestamist kontrollige host-seadme liidese kaudu lingi loomist ja signaali olemasolu ning vajadusel tehke optilise võimsuse kontrolle.

Soovitused

Kasutage sertifitseeritud ühemoodilisi LC simplex patsijuhtmeid ja veenduge kahesuunalise (BX) töö korral õiges lainepikkuste sidumises. Kontrollige, et vastuvõttev seade toetab SFP+ 10G mooduleid ja DDM/DOM-i, kui diagnostiline monitooring on vajalik. Käsitsege moodulit korpusest, hoidke tolmukorgid pistiku liidestel, kui neid ei kasutata, ja järgige paigaldamise ajal ESD ettevaatusabinõusid, et säilitada töökindlus ja kasutusiga.
