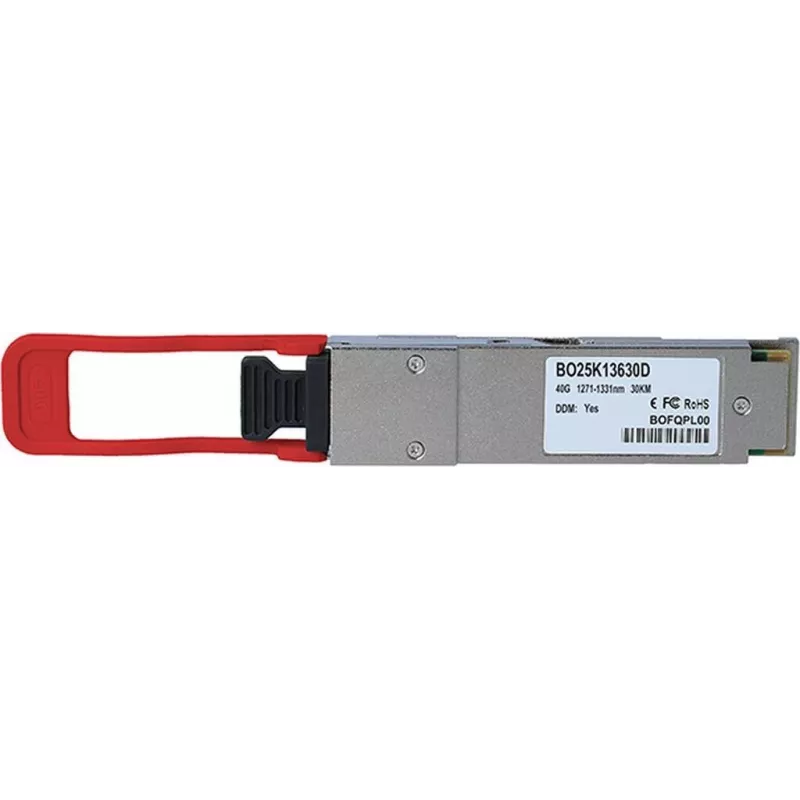

Optiline QSFP transiiver BlueOptics BO25K13630D 40GBASE-ER4L 1310 nm 30 km

BlueOptics BO25K13630D on 40GBASE-ER4L QSFP optiline transiiver, mis töötab 1310 nm lainepikkusel ja on mõeldud ühemoodiliste kiudoptiliste ühenduste jaoks kuni 30 km ulatuses. Moodul sobib standardsetesse QSFP portidesse ja pakub nelja 10 Gbps optilist liidest, mis koondatakse 40 Gbps elektriliseks QSFP ühenduseks. See toetab hot-plug paigaldust ja on ette nähtud pikkadele ühendustele, nagu magistraalliinid, ülikoolilinnakute vahelised ühendused ja metroo- või WAN-segmendid, kus kasutatakse ühemoodilist kiudu.

Eelised

Transiiver pakub pika ulatusega jõudlust (kuni 30 km) ühemoodilise kiu kaudu koos 1310 nm lainepikkuse ja ER4L klassi optikaga. Selle QSFP vormitegur koondab neli 10 Gbps rada üheks 40 Gbps pordiks, vähendades portide arvu ja lihtsustades kaabeldust kõrge tihedusega keskkondades. Hot-plug võimekus võimaldab asendamist või uuendamist ilma hostsüsteemi väljalülitamiseta, samal ajal kui ühilduvus standardsete QSFP liidestega tagab lihtsa integreerimise olemasolevasse võrguseadmesse, mis toetab QSFP mooduleid.

Sobib

• Andmekeskuse selgroog-lehe või lüliti-lüliti uplinkidele, mis nõuavad 40 Gbps ühemoodilise kiu kaudu
• Ülikoolilinnaku ja hoonetevahelised ühendused kuni 30 km kaugusele
• Teenusepakkuja või ettevõtte WAN-linkidele, mis vajavad pika ulatusega 40G ühenduvust
• Võrguseadmetele QSFP portidega, kus koondatud 4x10G optilised rajad on vastuvõetavad

Peamised tehnilised andmed

• Optiline standard: 40GBASE-ER4L
• Vormitegur: QSFP (Quad Small Form-factor Pluggable)
• Lainepikkus: 1310 nm
• Maksimaalne ulatus: kuni 30 km ühemoodilise kiu kaudu
• Radade konfiguratsioon: 4 x 10 Gbps optilised rajad koondatud 40 Gbps
• Pistiku tüüp: LC (ühemoodiline dupleks raja kohta või MPO sõltuvalt lahutamisest)
• Paigaldus: hot-pluggable

Kasutusjuhend

Paigaldage BO25K13630D moodul ühilduva võrguseadme vabasse QSFP pessa, kui hostsüsteem on sisse lülitatud ja hot-plug võimekus on toetatud. Kasutage ühemoodilisi kiudopatš kaableid ja sobivaid LC või MPO adaptereid vastavalt konkreetsele lahutamise või otseühenduse konfiguratsioonile. Kontrollige ühenduse olekut ja radade koondamist lüliti või transiiveri diagnostika abil; konfigureerige ühendatud liidesed mõlemas otsas 40 Gbps töötamiseks ja veenduge, et kiu polaarsus on õige. Järgige tarnija juhiseid võrguseadme püsivara või ühilduvusseadete osas.

Soovitused

Usaldusväärse pika ulatusega jõudluse säilitamiseks kasutage ITU-T-le vastavat madala sumbumusega ühemoodilist kiudu, hoidke pistiku otsapinnad puhtad ja kontrollige ühenduse eelarvet 30 km kauguse jaoks, sealhulgas jätku- ja pistikukaod. Veenduge, et hostseade toetab selgesõnaliselt QSFP 40GBASE-ER4L mooduleid, ja konsulteerige lüliti tarnijaga koostalitlusvõime märkuste osas enne kasutuselevõttu.
