BlueOptics SFP10G-BX1270-20-BO võrgutransiiveri moodul Fiiberoptiline 10000 Mbit/s SFP+

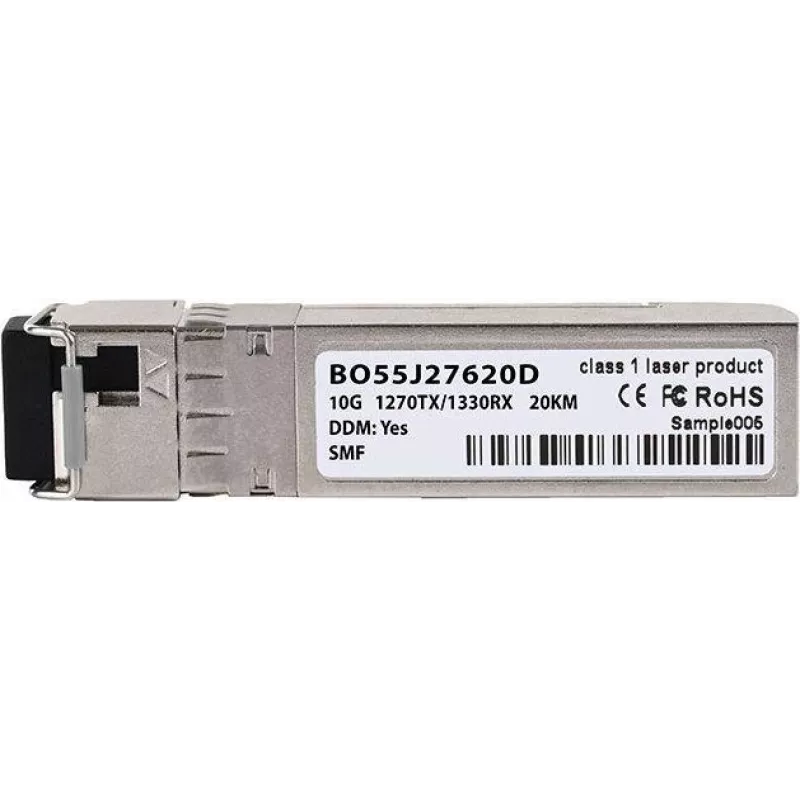

BlueOptics SFP10G-BX1270-20-BO on fiiberoptiline SFP+ transiiveri moodul, mis on loodud kiireteks ühemoodilisteks optilisteks linkideks kuni 10000 Mbit/s. Kompaktsesse metallkorpusesse paigutatud ja ligikaudu 3 g kaaluv moodul kasutab SFP+ liidest ning töötab 3,3 V sisendpingega. Sellel on LC simpleksühendus ja see toetab kahesuunalist edastust ühe kiu kaudu, kasutades erinevaid saate- ja vastuvõtulainepikkusi, muutes selle sobivaks pikamaa 10GBASE-BX-U linkide jaoks.

Eelised

Moodul pakub 10 Gbit/s optilist ühenduvust kompaktses vormiteguris, mis ühildub SFP+ portidega. Selle metallkorpus tagab mehaanilise töökindluse ja termilise stabiilsuse, samas kui väike kaal lihtsustab käsitsemist ja paigaldamist. Vastavuses MSA nõuetele vastava SFP+ vormiteguri standarditega, toetab transiiver standardseid optilisi protokolle ja sobib otseseks asenduseks süsteemides, mis aktsepteerivad ühilduvaid 10GBASE-BX-U SFP+ seadmeid. Kui hostriistvara toetab, võimaldavad digitaalsed diagnostikafunktsioonid (DDM/DOM) oluliste tööparameetrite kaugseiret.

Sobib (ülesanded / kasutusjuhud)

Peamised spetsifikatsioonid

Kasutamine

Paigaldage transiiver ühilduvasse SFP+ porti lülitis, ruuteris või muus võrguseadmes, kui hostseade on sisse lülitatud või vastavalt hosti tootja kuumühendamise juhistele. Ühendage sobiv ühemoodiline LC simpleks patch-kaabel mooduli LC pistikusse. Veenduge, et kiudühendus on lõpetatud sobiva transiiveriga kaugemas otsas, millel on täiendavad lainepikkused kahesuunaliseks tööks. Kontrollige lingi olekut hostseadme liidese kaudu ja kui saadaval, lubage DDM/DOM jälgimine, et jälgida toitepinget, saate- ja vastuvõtuvõimsust, laseri eelpingevoolu ja temperatuuri.

Soovitused

Kasutage ühemoodilist LC simpleks patch-juhet ja veenduge, et kaugem transiiver toetab BX1270/BX1330 lainepikkuste paaritust õigeks kahesuunaliseks tööks. Kinnitage, et hostriistvara toetab kolmanda osapoole SFP+ mooduleid ja DDM/DOM-i, kui digitaalset diagnostikat on vaja. Järgige ESD ettevaatusabinõusid ja vältige kiu otspindade saastumist, et säilitada signaali kvaliteet.
