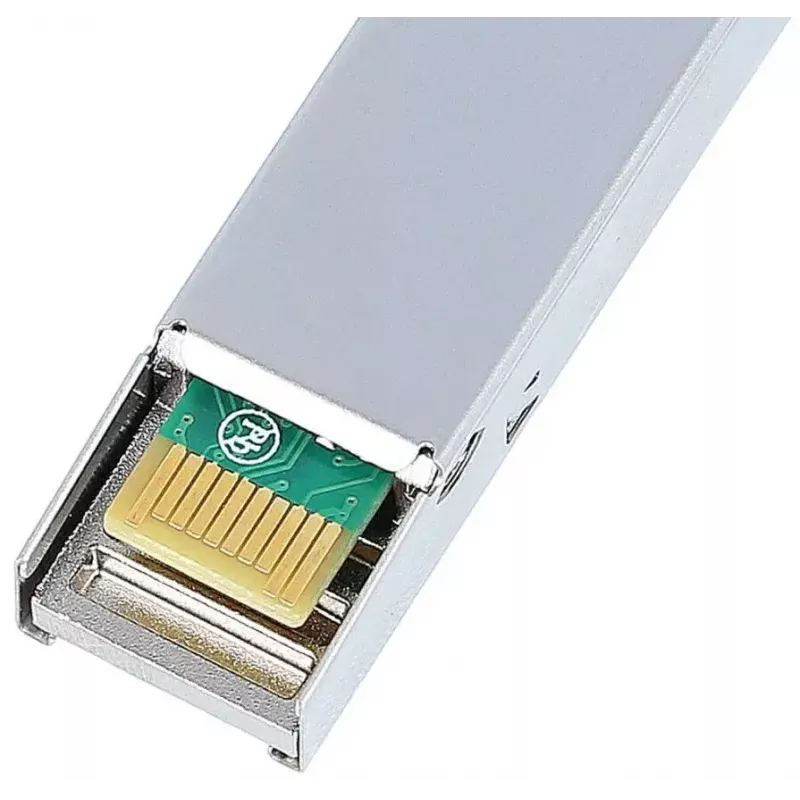

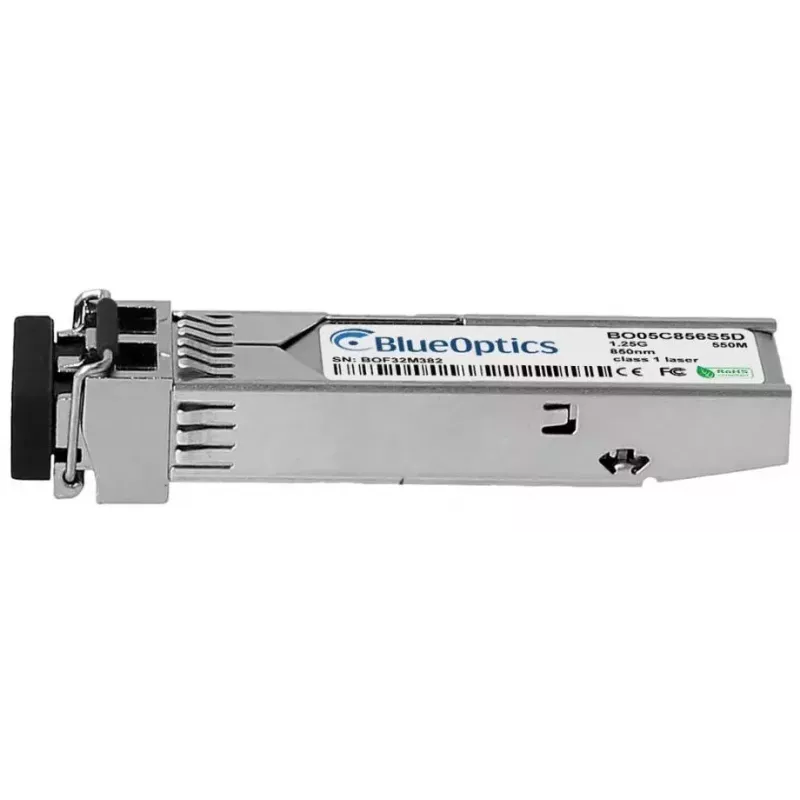

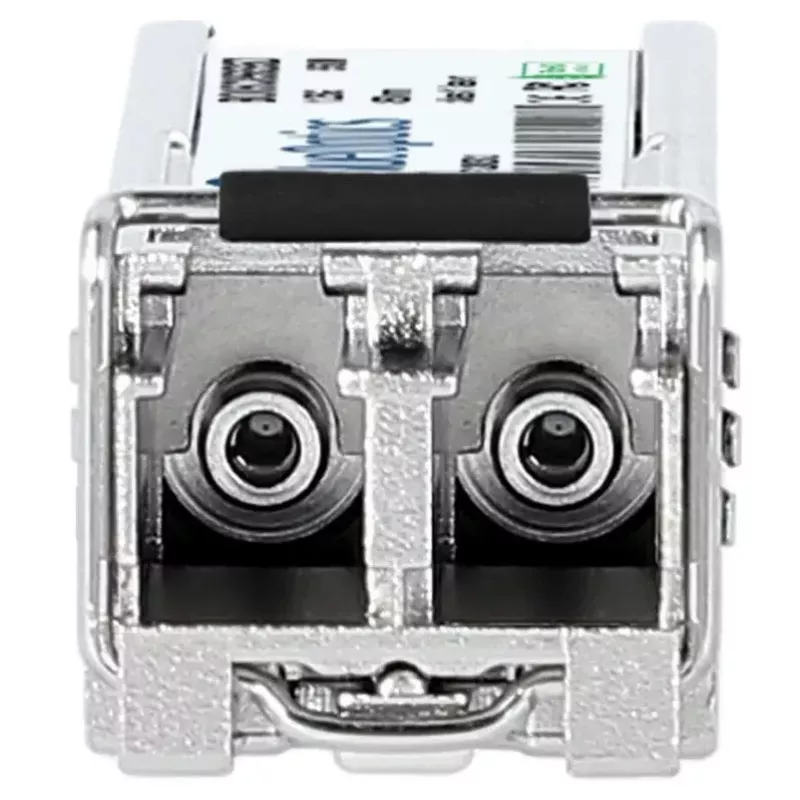

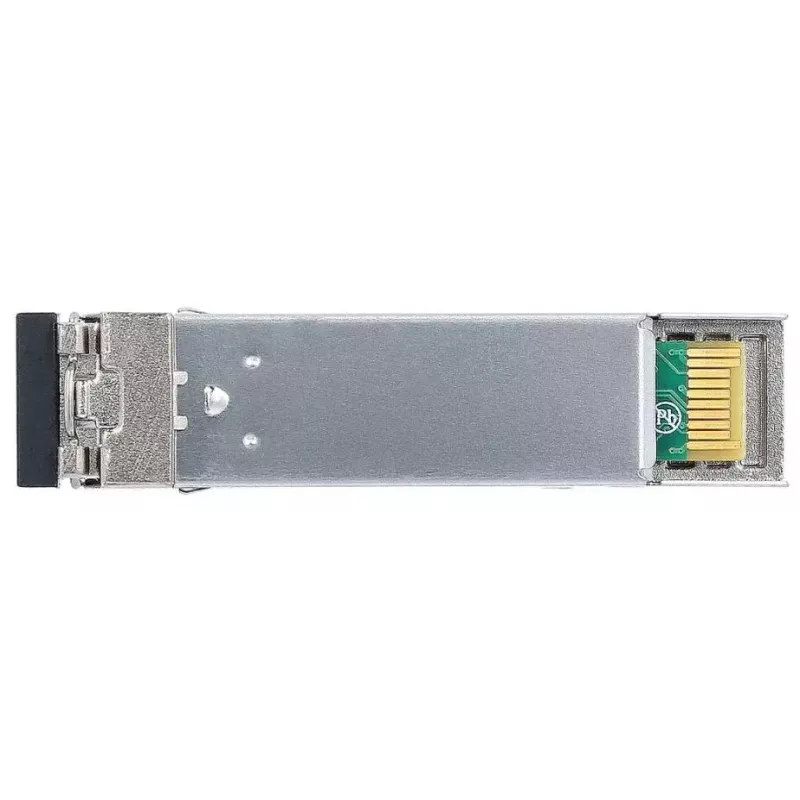

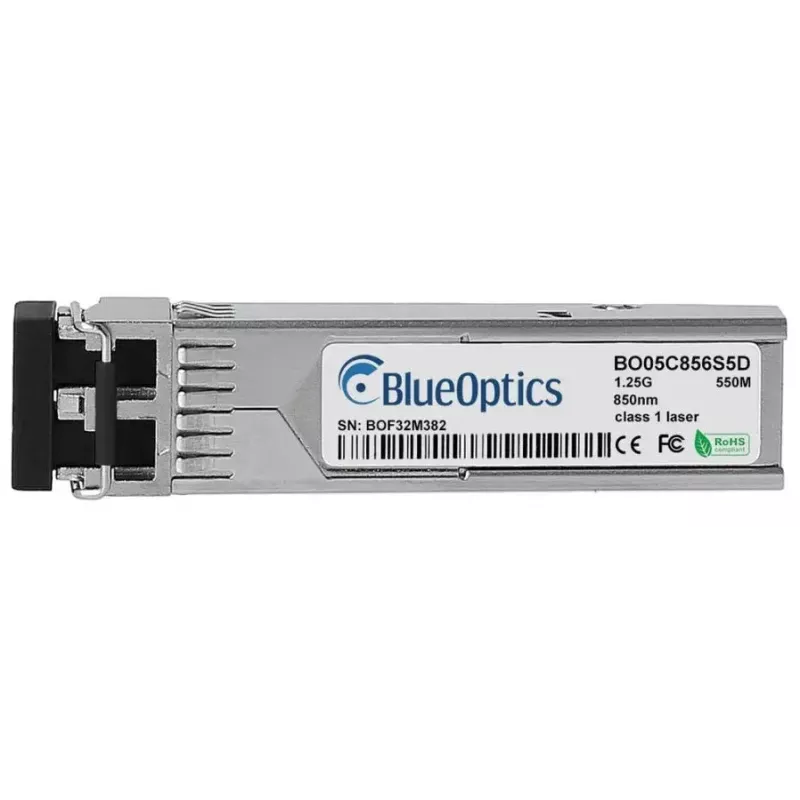

BlueOptics SFP-1G-SX-ZH-BO võrgusaatja moodul 1250 Mbit/s 850 nm

BlueOptics SFP-1G-SX-ZH-BO on kompaktne fiiberoptiline SFP-saatja moodul, mis on mõeldud 1,25 Gbit/s (1250 Mbit/s) optilisteks ühendusteks üle mitmekiulise fiibri. See töötab 850 nm lainepikkusel, kasutab LC-duplekspistikut ja on paigutatud vastupidavasse metallkorpusesse. Moodul vastab SFP-vormingule ja vajab 3,3 V sisendpinget, kaaludes ligikaudu 3 g, mistõttu sobib see kasutamiseks kommutaatorites, ruuterites ja muudes võrguseadmetes, mis aktsepteerivad standardseid SFP-mooduleid.

Eelised

See saatja toetab standardset 1000Base-SX optilist signaaliedastust samaaegsete saate- ja vastuvõtuteedega LC-dupleksi kaudu, pakkudes stabiilset andmeedastuskiirust kuni 1,25 Gbit/s. MSA SFP-spetsifikatsioonide järgi ehitatud moodul ühildub paljude võrguseadmetega ja on valmistatud kvaliteetsetest optilistest ja elektroonilistest komponentidest, tagades töökindluse ja pika eluea. Selle metallkorpus pakub mehaanilist kaitset ja soojuse hajumist, samas kui madal toitepinge ja väike suurus lihtsustavad integreerimist olemasolevatesse paigaldistesse.

Sobib

Peamised spetsifikatsioonid

Kuidas kasutada

Paigaldage BlueOptics SFP-1G-SX-ZH-BO, sisestades selle vastuvõtva seadme SFP-porti, nii et LC-duplekspistik on suunatud fiiberkaabli poole. Veenduge, et vastuvõttev seade toetab standardseid SFP 1000Base-SX mooduleid ja et vajalikud püsivara- või tarkvaraseaded lubavad kolmanda osapoole saatjaid. Ühendage LC-dupleks mitmekiuline fiiberpatch-kaabel – üks fiiber saatmiseks ja teine vastuvõtuks – järgides õiget polaarsust. Pärast füüsilist paigaldamist kontrollige vastuvõtva seadme haldusliideses ühenduse olekut ja andmeedastuskiirust ning tehke põhilised ühendustestid, et kinnitada optilist võimsust ja signaali terviklikkust.

Soovitused

Optimaalse jõudluse tagamiseks ühendage moodul kvaliteetse mitmekiulise fiibriga (OM3/OM4 pikema ulatuse ja parema jõudluse jaoks) ning kasutage ühilduvaid LC-dupleks patch-kaableid ja pistikuid. Kui optiliste parameetrite kaugseire on vajalik, veenduge, et vastuvõttev seade toetab digitaalset diagnostikat (DDM/DOM), ja järgige paigaldamisel tootja ESD- ja käsitsemisjuhiseid.
