Toiteadapter/pingemuundur MEAN WELL NID100-24, 100 W, 24 V väljund, 30–53 V sisend

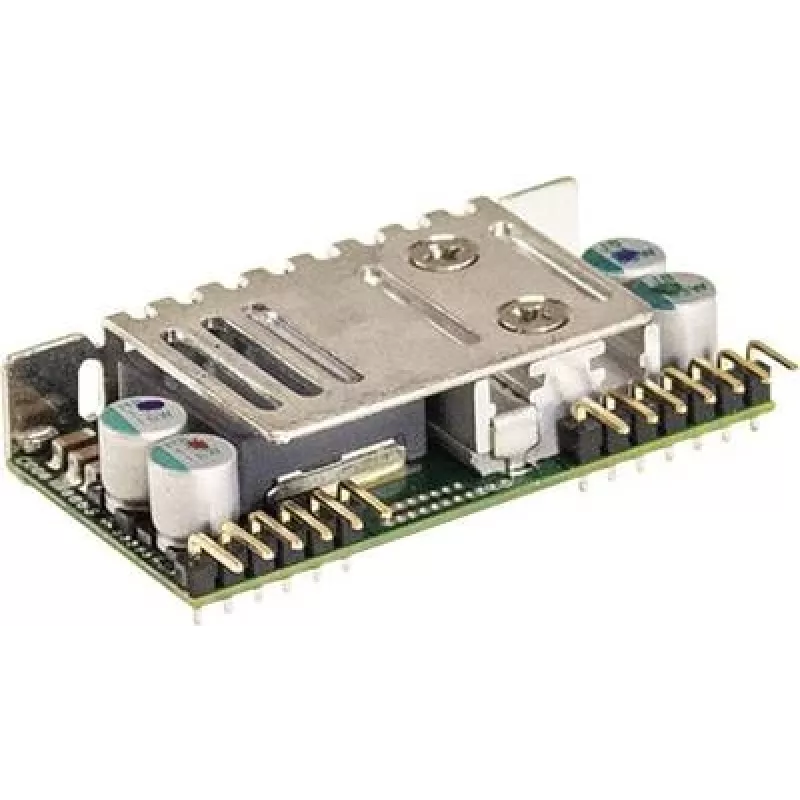

MEAN WELL NID100-24 on kompaktne alalisvoolu-alalisvoolu isoleerimata muundur, mis on mõeldud trükkplaadi tasemel jõumuundamiseks, kus on vaja stabiilset 24 V väljundit kõrgemalt alalisvoolu siinilt. Pakkudes kuni 100 W võimsust 24 VDC väljundpinge ja 4,2 A vooluga ning aktsepteerides laia sisendpinge vahemikku 30–53 VDC, tarnitakse moodul avatud raamiga SIP-korpuses, mis sobib trükkplaadile paigaldamiseks. Selle väike jalajälg ja madal profiil (sügavus 50,8 mm, kõrgus 12 mm) muudavad selle sobivaks piiratud ruumiga tööstus- ja telekommunikatsioonisüsteemidesse, kus on vaja usaldusväärset alalisvoolu pingelangetuslahendust.

Eelised

Muundur tagab reguleeritud 24 V väljundi voolutugevusega kuni 4,2 A, sisendvahemikuga, mis katab levinud alalisvoolu vahesiinipinged. Selle SIP-avatud raamiga korpus võimaldab lihtsat trükkplaadile paigaldamist ja integreerimist kohandatud toiteplokkidesse. Kaugjuhtimisega SISSE/VÄLJA funktsioon võimaldab süsteemitasemel toitejärjestust ja kaugseiret. Seade on kerge, RoHS-iga vastavuses ja mõeldud pidevaks tööks seadmetes, mis nõuavad kompaktset alalisvoolu-alalisvoolu muundamist.

Sobib

• Tööstuslikud juhtimissüsteemid ja automaatikaelektroonika
• Telekommunikatsiooniseadmed ja baasjaamamoodulid
• Hajutatud toitesüsteemid ja vahesiinimuundamine
• Sardsüsteemid ja kompaktsed toiteplokid

Peamised tehnilised andmed

• Väljundpinge: 24 VDC
• Maksimaalne väljundvool: 4,2 A
• Maksimaalne väljundvõimsus: 100 W
• Sisendpinge vahemik: 30–53 VDC
• Topoloogia: isoleerimata alalisvoolu-alalisvoolu muundur
• Korpus: SIP avatud raam trükkplaadile paigaldamiseks
• Juhtimine: kaugjuhtimisega SISSE/VÄLJA funktsioon
• Mõõtmed (ligikaudsed): sügavus 50,8 mm, kõrgus 12 mm
• Kaal (ligikaudne): 35 g

Kuidas kasutada

Paigaldage muundur ühilduvale trükkplaadile, järgides alalisvoolu-alalisvoolu jõumoodulite standardseid paigutustavasid, tagades sobivad vasepinnad soojuse hajutamiseks ning õige sisendi/väljundi polaarsuse. Ühendage sisend stabiilse 30–53 V alalisvooluallikaga ja kontrollige väljundit sobiva koormusega, mis ei ületa 4,2 A. Kasutage kaugjuhtimisega SISSE/VÄLJA funktsiooni, et lubada või keelata väljund vastavalt oma süsteemi toitejärjestusele. Järgige tootja soovitatud vahekaugusi ja maandamistavasid, kui integreerite tööstus- või telekommunikatsiooniseadmetesse.
