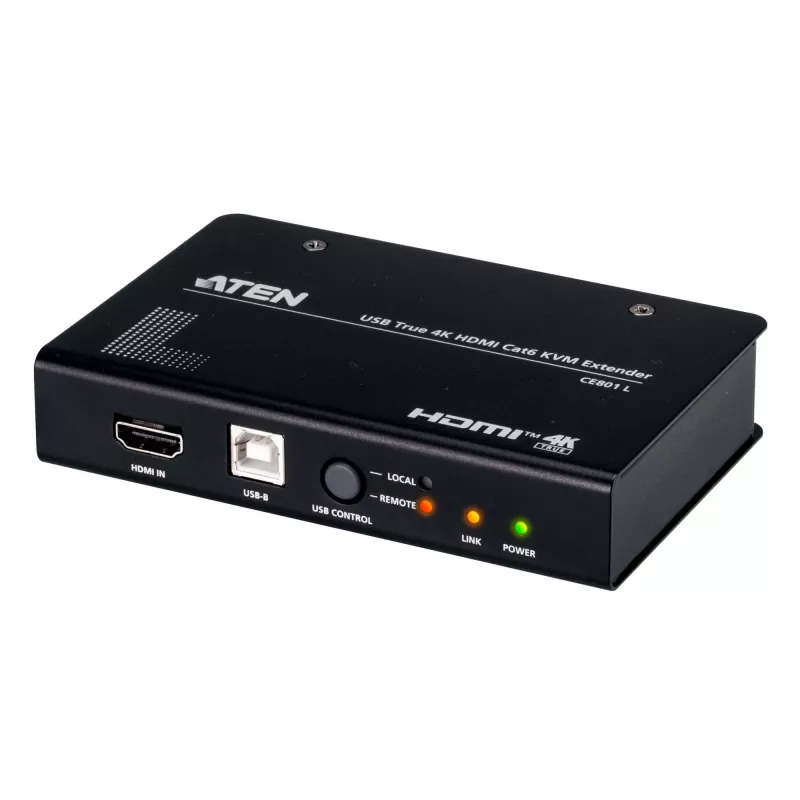

AV KVM pikendaja ATEN CE801 — USB True 4K HDMI üle Cat6 (4K @ 70 m / FHD @ 100 m), HDMI ja USB Type-A, must

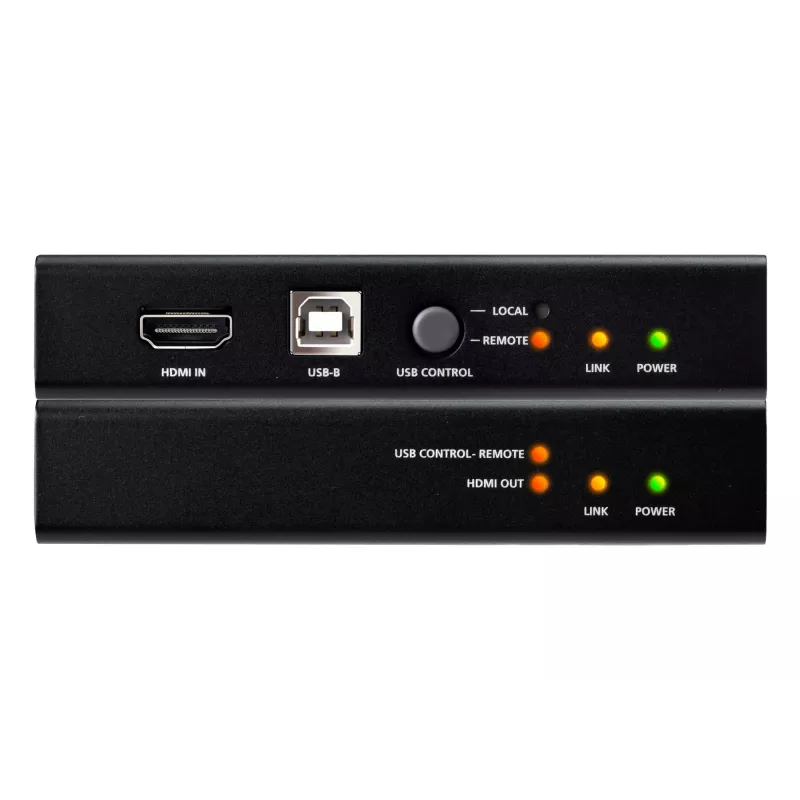

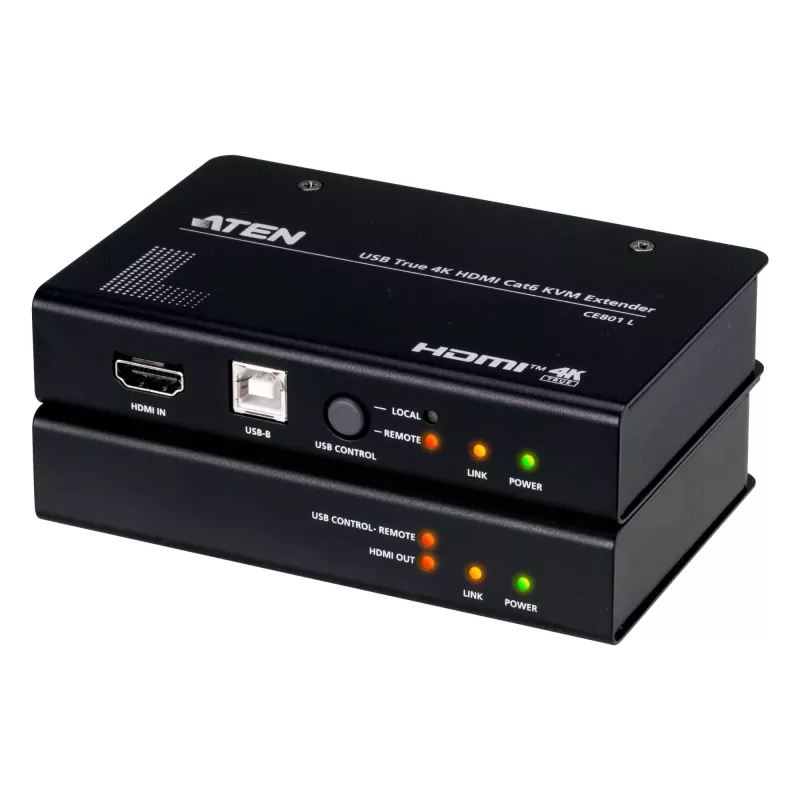

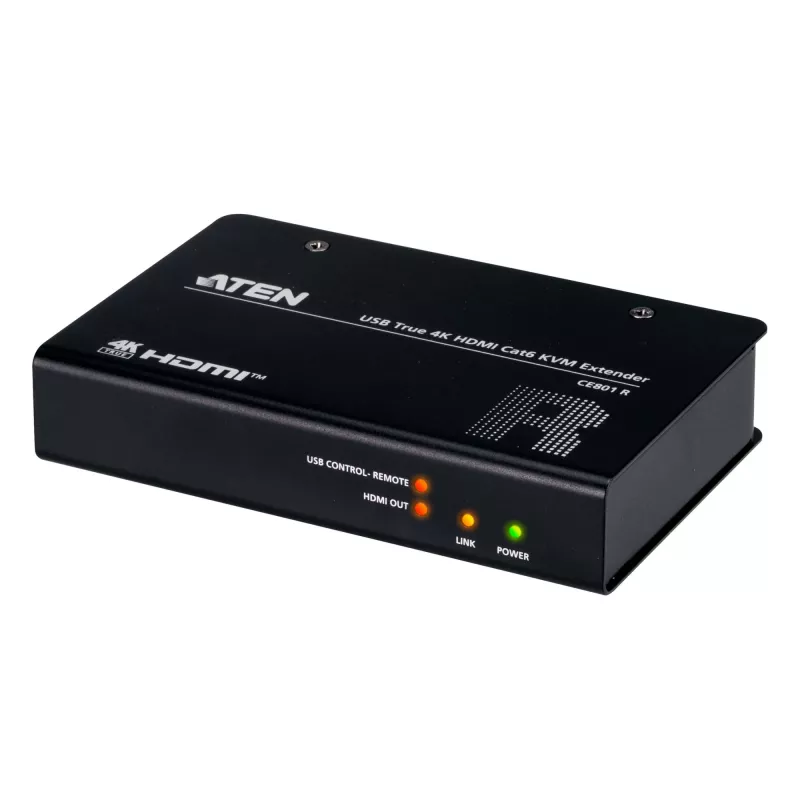

ATEN CE801 on USB HDMI KVM pikendaja, mis edastab HDMI videot, USB klaviatuuri/hiire signaale, digitaalset heli ja RS-232 jadajuhtimist kohaliku allika ja kaugkonsooli vahel ühe Cat 6 kaabli kaudu. Pikendaja toetab True 4K (3840 x 2160 @ 60 Hz, 4:4:4) kuni 70 m ja pikamaa Full HD režiimi kuni 100 m. Nii saatjal (CE801L) kui ka vastuvõtjal (CE801R) on HDMI video- ja USB Type-A pordid kohaliku konsooli ühendusteks ning seadmed on riiulile paigaldatavad, kindlalt kinnitatava alalisvoolupesaga stabiilseks toitevarustuseks.

Eelised

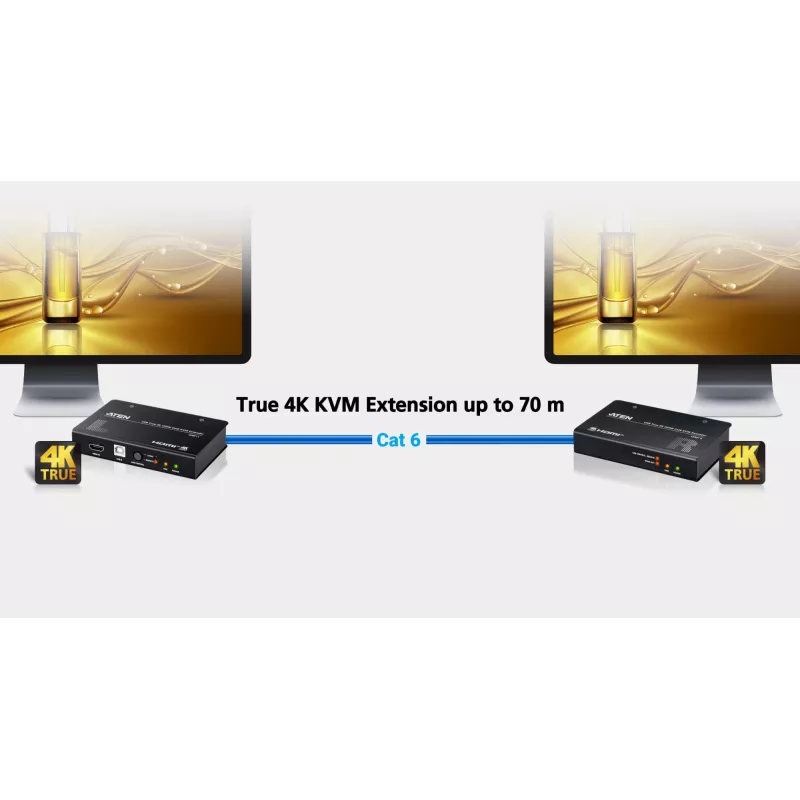

CE801 pakub kompromissitut True 4K videot koos HDR-iga kuni 70 m ja pakub pikamaa režiimi 1080p pikendamiseks kuni 100 m, kõik ühe Cat 6 kaabli kaudu. See toetab kahe konsooliga töötamist kohaliku prioriteedi nupuga, EDID vahetamist optimaalseks videoväljundiks mõlemal konsoolil, RS-232 jadaliidest kaugseadme juhtimiseks ja sisseehitatud ESD kaitset. Metallkorpus on kompaktne ja riiulile paigaldatav ning alalisvoolupesa on kruvilukuga, et vältida juhuslikku lahtiühendamist.

Sobib

• Kaugtöökoha juurdepääsuks, kus arvuti või AV-seadmed tuleb paigutada kasutajast eemale
• Juhtimisruumid, ringhääling, digitaalsed sildid ja AV-paigaldised, mis vajavad 4K või pikamaa HDMI pikendust
• Keskkonnad, mis vajavad puuteekraanide, vöötkoodilugejate või muude jadaseadmete kaug-RS-232 juhtimist
• Riiulid ja seadmekapid, kus on vaja kompaktset, riiulile paigaldatavat KVM pikendajat

Peamised spetsifikatsioonid

• Video pikendus: True 4K (3840 x 2160 @ 60 Hz, 4:4:4) kuni 70 m üle Cat 6
• Pikamaa režiim: 1080p (Full HD) kuni 100 m üle Cat 6
• HDCP: 2.2 / 2.3 ühilduv
• Heli: Toetatud digitaalsed helivormingud (kuni 7.1 kanalit Dolby / DTS)
• USB: USB Type-A pordid klaviatuurile/hiirele nii saatjal kui vastuvõtjal

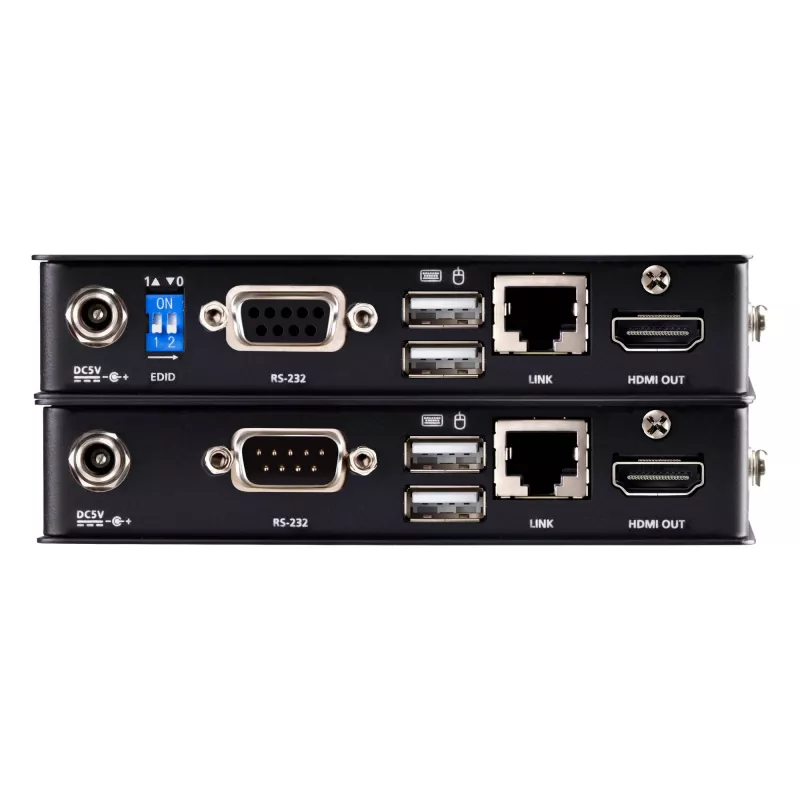

• Jadaliides: RS-232 port vastuvõtjal kaug-jadaseadme suhtluseks

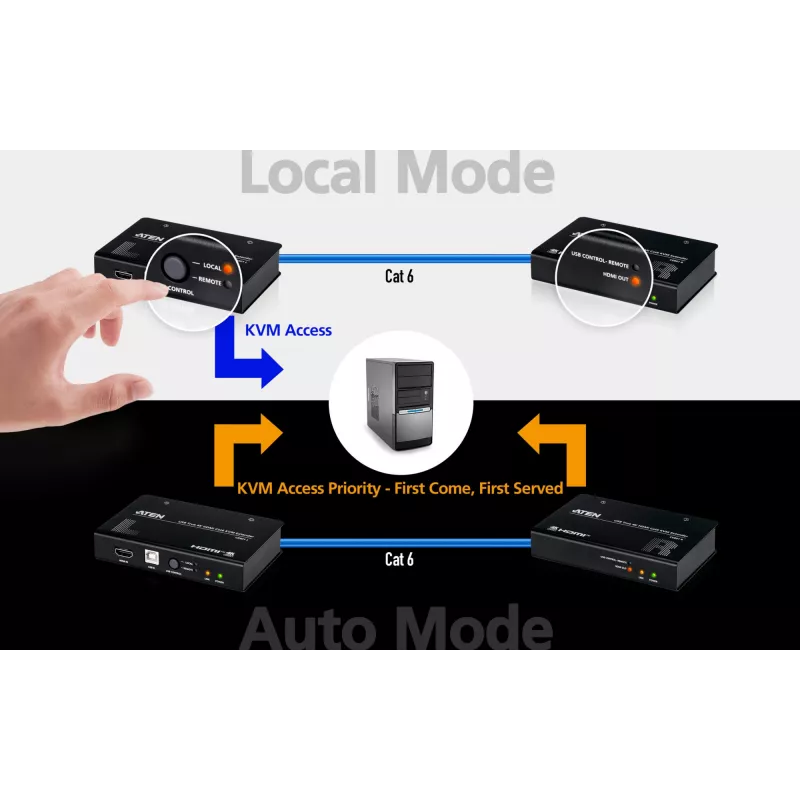

• Juhtnupud: Kohaliku prioriteedi nupp (Local / Auto režiimid) ja EDID lülitid saatjal
• Kaitse: Sisseehitatud 8KV/15KV ESD kaitse
• Energiatarve: Saatja max 2,59 W, Vastuvõtja max 1,88 W; 5 V vahelduvvooluadapteri väljund
• Materjal / Värv: Metallkorpus, Must
• Paigaldus: Riiulile paigaldatav

Kasutamine

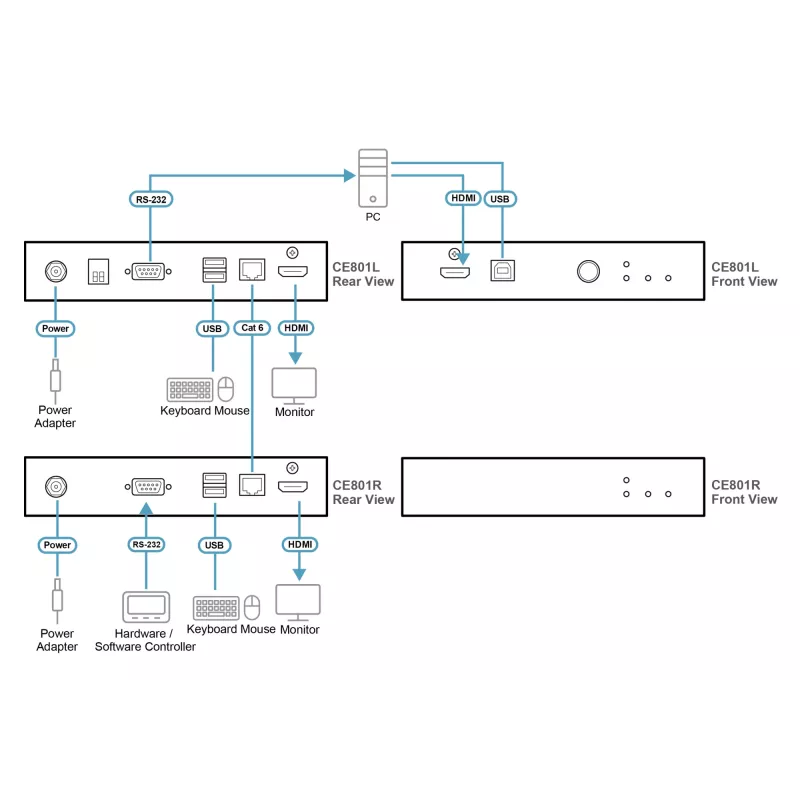

Ühendage lähtearvuti HDMI ja USB pordid CE801L saatjaga ning asetage CE801R vastuvõtja kaugkonsooli lähedale. Paigaldage üks Cat 6 kaabel saatja ja vastuvõtja vahele kuni toetatud kauguseni (True 4K kuni 70 m või FHD pikamaa kuni 100 m). Ühendage kohalik klaviatuur ja hiir USB Type-A portidesse kummalgi seadmel vastavalt vajadusele. Vajadusel seadistage EDID lülitid saatjal, et sobituda soovitud ekraaniväljundiga, ja kasutage nuppu kohaliku prioriteedi või automaatse KVM juhtimise seadmiseks. Jadajuhtimiseks ühendage jadaseade vastuvõtja RS-232 porti ja saatke käske saatjaga ühendatud jadaterminalist.

Soovitused

Kasutage sirget, kvaliteetset Cat 6 kaablit parima video- ja USB-jõudluse tagamiseks. True 4K puhul 70 m kaugusel veenduge, et HDMI allikad ja kuvarid toetavad 4K @ 60 Hz ja HDCP 2.2/2.3; lülituge pikamaa režiimile stabiilseks Full HD pikenduseks kuni 100 m. Kinnitage alalisvooluadapter kruvilukuga, et vältida juhuslikku lahtiühendamist, ja asetage seadmed ventileeritavasse riiulisse või korpusesse, et säilitada usaldusväärne töö.
