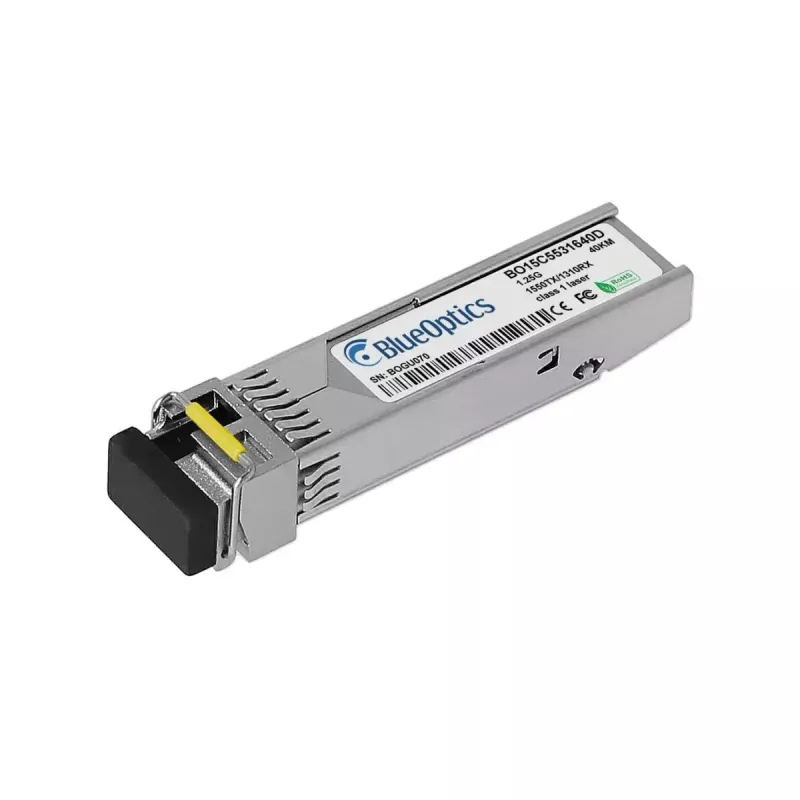

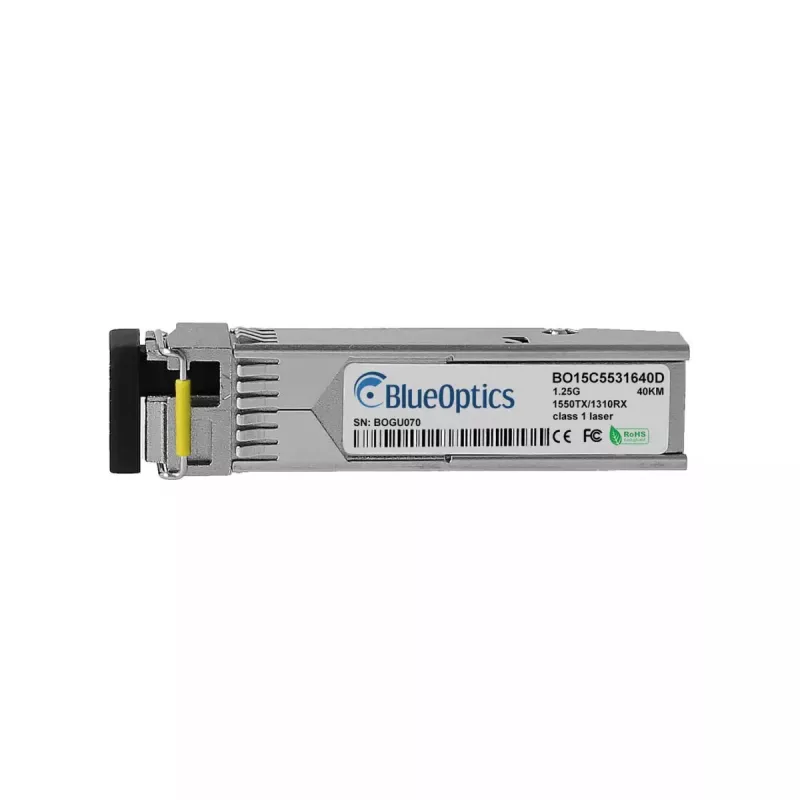

BlueOptics SFP-1GT15R13BX40-I-BO võrgutransiiveri moodul Fiiberoptiline 1250 Mbit/s

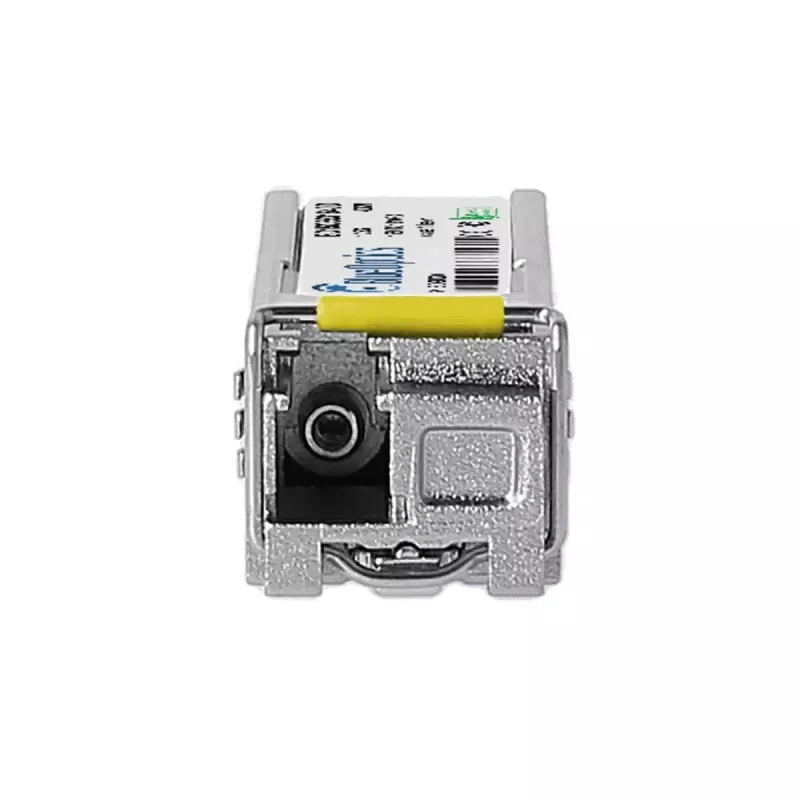

BlueOptics SFP-1GT15R13BX40-I-BO võrgutransiiveri moodul on ühemoodiline SFP fiiberoptiline moodul, mis on mõeldud 1000BASE-BX-D rakenduste jaoks maksimaalse andmeedastuskiirusega 1250 Mbit/s. Moodul kasutab metallist korpust, kaalub ligikaudu 3 g ja vajab 3,3 V toitepinget. Sellel on LC simplex-pistik ja see toetab asümmeetrilist kahesuunalist tööd saatja lainepikkusega 1310 nm ja vastuvõtja lainepikkusega 1550 nm, võimaldades punkt-punkti ühendusi üle ühemoodilise kiu kuni 40 km kaugusele, kui seda kasutatakse ühilduvas riistvaras.

Eelised

Moodul järgib MSA SFP-vormiteguri standardeid ja on toodetud ühilduma peamiste võrguplatvormidega, mis toetavad originaalset 1000BASE-BX-D transiiverit. See pakub digitaalset diagnostikaseiret (DDM/DOM) reaalajas toitepinge, laservoolu, saatevõimsuse, vastuvõtuvõimsuse ja temperatuuri jälgimiseks, mis lihtsustab hooldust ja veaotsingut. Kompaktne metallist korpus ja madal kaal toetavad tihedat paigaldust ja paremat soojustõhusust.

Sobib

Peamised spetsifikatsioonid

Kasutamine

Paigaldage BlueOptics SFP-1GT15R13BX40-I-BO ühilduva lüliti, ruuteri või salvestusseadme SFP-pessa, kui hostisüsteem on tootja juhiste kohaselt pingestatud. Ühendage sobiv ühemoodiline LC-paikakaabel mooduliga ja kaugtransiiveriga, tagades saate ja vastuvõtu kiudude õige orientatsiooni. Kontrollige lingi parameetreid ja kasutage hostisüsteemi liidest või DDM/DOM näitu toitepinge, laservoolu, väljund- ja sisendvõimsuse ning temperatuuri jälgimiseks. Veenduge, et hostriistvara ja püsivara aktsepteerivad kolmanda osapoole SFP-mooduleid või on seadistatud mooduli lubamiseks.

Soovitused

Kasutage sertifitseeritud ühemoodilisi fiiberoptilisi paikakaableid ja hoidke LC-pistikute otsapinnad puhtad, et tagada optimaalne signaalikvaliteet. Kui on vaja kaugdiagnostikat, kontrollige DDM/DOM funktsioonide hostiühilduvust. Pikamaalinkide korral kontrollige lingi eelarvet ja marginaali väärtusi ning tehke paigalduse ajal optilise võimsuse test.
