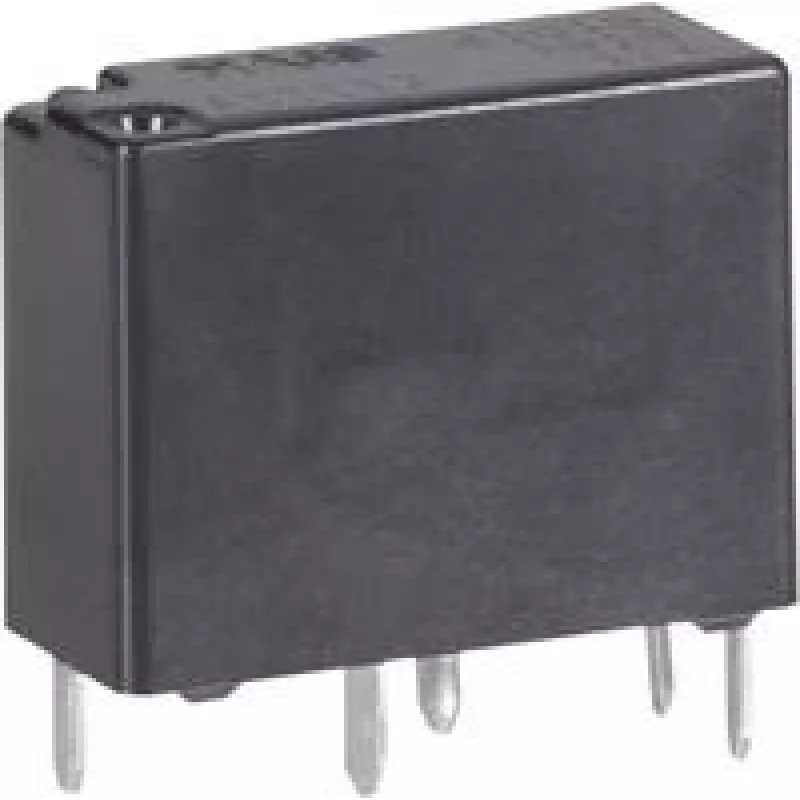

Autorelee Panasonic ACT112 12 V DC, 20 A normaalselt avatud (NO), 10 A normaalselt suletud (NC)

Panasonic ACT112 on autorelee 12 V alalisvoolu elektrisüsteemidele. Sellel on ühepooluseline ümberlülituskonfiguratsioon ühe normaalselt avatud (NO) kontaktiga, mille nimivool on 20 A, ja ühe normaalselt suletud (NC) kontaktiga, mille nimivool on 10 A. Relee on kompaktne ja mõeldud sobima sõidukites kasutatavatesse standardsetesse releepesadesse, pakkudes usaldusväärset lülituselementi valgustusahelatele, mootoritele ja sõiduki tarvikutele.

Eelised

Relee pakub selget eraldust NO- ja NC-kontaktide vahel koos määratletud voolutugevustega, võimaldades paindlikku vooluahela disaini. Selle kompaktne vorm ja ühilduvus levinud autorelee pesadega lihtsustavad paigaldamist ja asendamist. Ehituskvaliteet ja kontaktide nimivoolud toetavad usaldusväärset lülitamist tüüpiliste autokoormuste tingimustes, vähendades samal ajal vajadust kohandatud kinnituse või juhtmestiku muudatuste järele.

Sobib

• Sõiduki valgustusahelate lülitamiseks (esituled, lisatuled)
• Väikeste alalisvoolumootorite ja täiturite juhtimiseks
• Tarvikute (nt ventilaatorid, pumbad ja heliseadmed) toiteks
• Integreerimiseks releepaneelidesse või standardsetesse autokaitsme-/releekastidesse

Peamised tehnilised andmed

• Pooli pinge: 12 V DC
• Kontaktide konfiguratsioon: üks normaalselt avatud (NO) ja üks normaalselt suletud (NC)
• NO-kontakti nimivool: 20 A
• NC-kontakti nimivool: 10 A
• Mõeldud rakendus: autode elektrisüsteemid
• Paigaldus: ühildub standardsete autorelee pesadega

Kuidas kasutada

Paigaldage relee sobivasse autorelee pessa või releeplokki, veendudes, et pooli- ja kontaktklemmid on õigesti orienteeritud. Ühendage juhtimisahel pooli klemmidega, kasutades sobivat juhtmepaksust, ja kinnitage toite- ja koormusühendused NO- ja NC-kontaktidele vastavalt juhtmestiku skeemile. Veenduge, et pool saab aktiveerimisel 12 V alalisvoolu, ja kontrollige, et koormused lülituvad korrektselt NO- ja NC-kontaktide vahel. Kontrollige klemmide kindlaid ühendusi ja varustage koormusahelad sobivate kaitsmetega, et kaitsta juhtmestikku ja kontakte.

Soovitused

Kasutage nimivooludele (NO puhul 20 A, NC puhul 10 A) vastavaid juhtmepaksusi ja kaitsmeid. Vältige pidevat töötamist maksimaalsel nimivoolul ilma soojuslikke aspekte arvestamata ning kontrollige perioodiliselt kontaktide seisukorda tugeva vibratsiooni või suure koormusega keskkondades. Veenduge, et relee on paigaldatud kohta, mis on kaitstud liigse niiskuse ja mustuse eest, et tagada usaldusväärne töö.
