ATEN RJ-45 (J-45) isane traatühendus 2A-245G, hõbedane, Cat6A kaabelduse jaoks

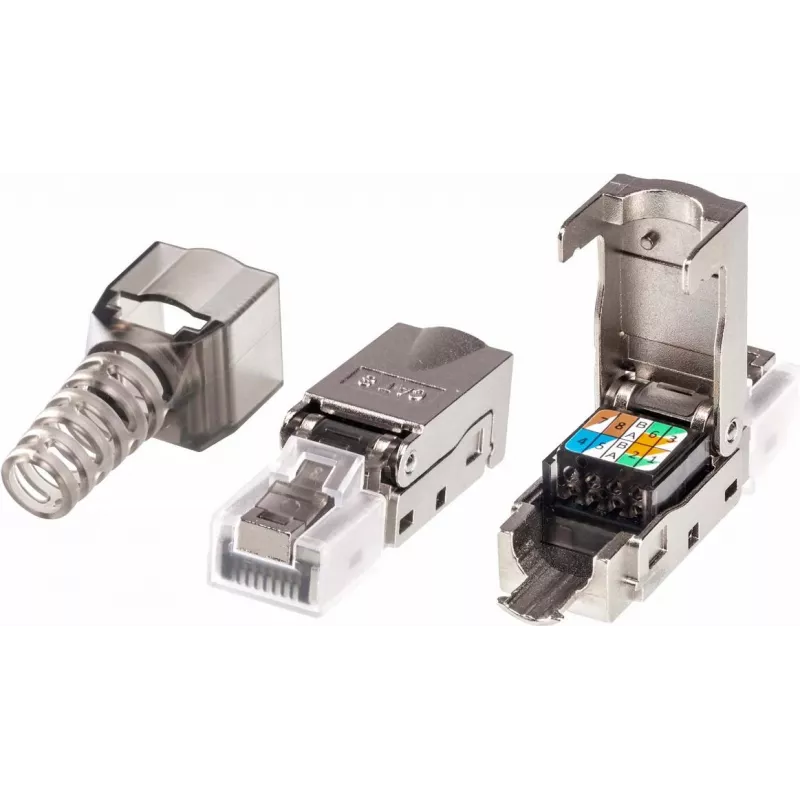

ATEN RJ-45 (J-45) isane traatühendus 2A-245G on hõbedane, varjestatud Cat6A-ühilduv kristallpea, mis on mõeldud Etherneti kaablite termineerimiseks ja usaldusväärsete võrguühenduste loomiseks. Ühes tükis survevalatud RJ-45 korpus koos taaspaigaldatava metallvarjestusega tagab stabiilse edastuse, toetab andmeedastuskiirusi üle 10 Gbit/s ja vastab FCC Part 68 nõuetele. Ühendus on ühilduv PoE/POH-ga ning sobib paljudele täis- või keerutatud kaablitüüpidele, eriti soovitatav kasutada 2L-29330 Cat6A kaablitega. See sisaldab IP20 tolmukatet ja vastab RoHS/REACH materjalistandarditele.

Eelised

Metallvarjestus ja survevalu konstruktsioon vähendavad elektromagnetilist ülekõla ja välishäireid, aidates kaasa järjepidevale kiirele andmeedastusele ja pikaealisele vastupidavusele. Ühendus on mõeldud tööriistavabaks, värvikoodiga paigalduseks ja on taaspaigaldatav taaskasutamiseks ilma jõudlust halvendamata. Kruvitav metallist tõmbekaitse hülss hoiab ära liigse paindumise ja parandab EMI kaitset, samas kui ühilduvus 22–26 AWG kaablitega ja üle 750 paaritustsükli muudab selle mitmekülgseks erinevate võrguseadistuste jaoks.

Sobib

• Cat6A Etherneti kaablite termineerimiseks jaotuspaneelides ja võrgupistikutes
• Kohapealseks kaablikoosteks ja väliremondiks professionaalsetele paigaldajatele
• Isetegemise kaablikoosteks kodu- või väikekontorivõrkudes, kasutades Cat6A või ühilduvaid täis-/keerutatud kaableid

Millal see ei pruugi sobida

See ühendus on mõeldud Cat6A ja ühilduvatele kõrgjõudlusega kaabeldustele; see ei pruugi olla vajalik pärand Cat5e paigaldiste puhul, kus täielikku Cat6A jõudlust ei nõuta. See on üksik RJ-45 pistik ega asenda modulaarpistikuid, adaptereid ega eeltermineeritud ühendusjuhtmeid; kasutage neid tooteid, kui on vaja teist vormitegurit.

Peamised spetsifikatsioonid

• Ühilduvus: Cat6A (soovitatav), sobib Cat6A–Cat8 täis- või keerutatud kaablitele
• Andmeedastuskiirus: toetab üle 10 Gbit/s
• Kontakti eluiga: pesa sisestamise eluiga > 750 paaritustsüklit
• Kaabli läbimõõt: 22–26 AWG
• Varjestus: metallist varjestatud kristallpea kruvitava metallist tõmbekaitse hülsiga
• Standardid: FCC Part 68 nõuetele vastav; RoHS ja REACH materjalide vastavus
• Sissetungikaitse: sisaldab IP20 tolmukatet
• Ühenduse värv ja materjal: hõbedane tsink survevalu korpus

Kuidas kasutada

Eemaldage kaabli ümbris ja paigutage paarid vastavalt valitud juhtmestiku standardile. Sisestage juhtmed värvikoodiga hoidikusse, lükake kristallpea ettevalmistatud kaablile, kuni see on täielikult paigas, seejärel kinnitage kruvitav metallist tõmbekaitse hülss, et vältida paindumist ja parandada varjestust. Tööriistavaba disain võimaldab kiiret koostamist välitingimustes; kui termineerida uuesti, saab taaspaigaldatava varje eemaldada ja asendada ilma jõudlust kahjustamata.

Mida enne ostmist kaaluda

• Kavandatav kaablitüüp: veenduge, et kasutate Cat6A või ühilduvaid täis-/keerutatud kaableid (22–26 AWG)
• Nõutav jõudlus: ostke Cat6A-reitinguga ühendusi ainult siis, kui vajate 10 Gbit/s või suuremat läbilaskevõimet ja paremat EMI kaitset
• Vormitegur: see on RJ-45 isane kristallpea (pistik) — veenduge, et vajate pistikut, mitte pesa, adapterit või eeltermineeritud kaablit

Soovitused

Parimate tulemuste saamiseks kasutage koos ATEN 2L-29330 Cat6A kaabli või samaväärse Cat6A-reitinguga kaabliga, järgige termineerimisel standardseid juhtmestiku värvikoode ja vältige järske painutusi tõmbekaitse lähedal, et säilitada signaali terviklikkus ja PoE/POH töökindlus.
