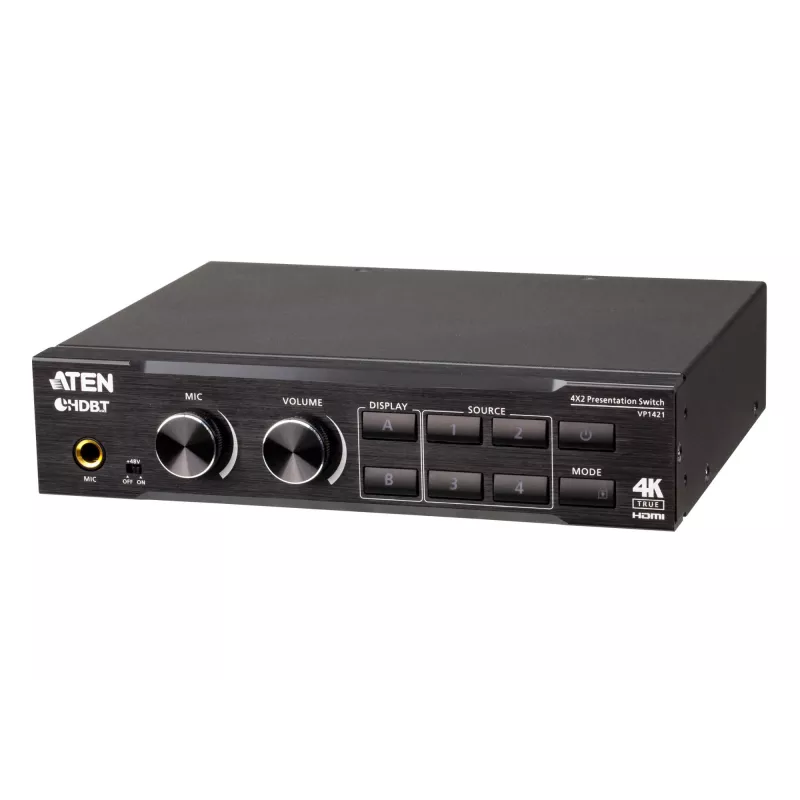

ATEN 4 x 2 True 4K esitlusmaatrikslüliti

ATEN VP1421 on kompaktne mitm-ühes esitluslüliti, mis ühendab ühes metallkorpuses videomaatriksi, True 4K skaleerija, HDBaseT pikendaja, audio DSP ja analoog-digitaalmuunduse. Mõeldud koosolekuruumidesse ja haridusasutustesse, toetab VP1421 eraldusvõimet kuni 4096 x 2160 @ 60 Hz (4:4:4) koos HDR-iga ning pakub paindlikke sisendi- ja väljundvalikuid esitlusteks ja videokonverentsideks.

Eelised

VP1421 pakub True 4K HDR visuaalset selgust ja samaaegset skaleerimist 4K ja 1080p peale, võimaldades teravaid ja täpseid pilte kõigil ekraanidel. See toetab kuni nelja sisendit (1 HDBaseT, 2 HDMI, 1 VGA) sujuva allika vahetusega ning sisseehitatud HDBaseT edastust üle ühe Cat6/Cat6a kaabli kuni 140 m kaugusele, kandes AV-d, toidet ja kahesuunalist RS-232/IR juhtimist. Sisseehitatud audio DSP pakub mikrofoni tuge valitava 48V fantoomtoitega, automaatse programmiheli summutamise selgema kõne jaoks ning paindlikku põimimist/eemaldamist HDMI, liiniväljundi ja optiliste väljundite jaoks. Mitu juhtimisvõimalust — esipaneeli nupud, IR-pult, veebipõhine GUI, RS-232, Ethernet ja kontaktide sulgemine — lihtsustavad integreerimist ja kasutamist.

Sobib

• Ettevõtete koosolekuruumid ja juhatuse ruumid
• Loengusaalid ja klassiruumid
• Väikesed kuni keskmise suurusega konverentsiruumid ja koolitusruumid
• Videokonverentsisüsteemid, mis nõuavad mitut sisendit ja paindlikku heli marsruutimist

Peamised tehnilised andmed

• Mudel: ATEN VP1421
• Maksimaalne eraldusvõime: 4096 x 2160 @ 60 Hz (4:4:4), HDR tugi

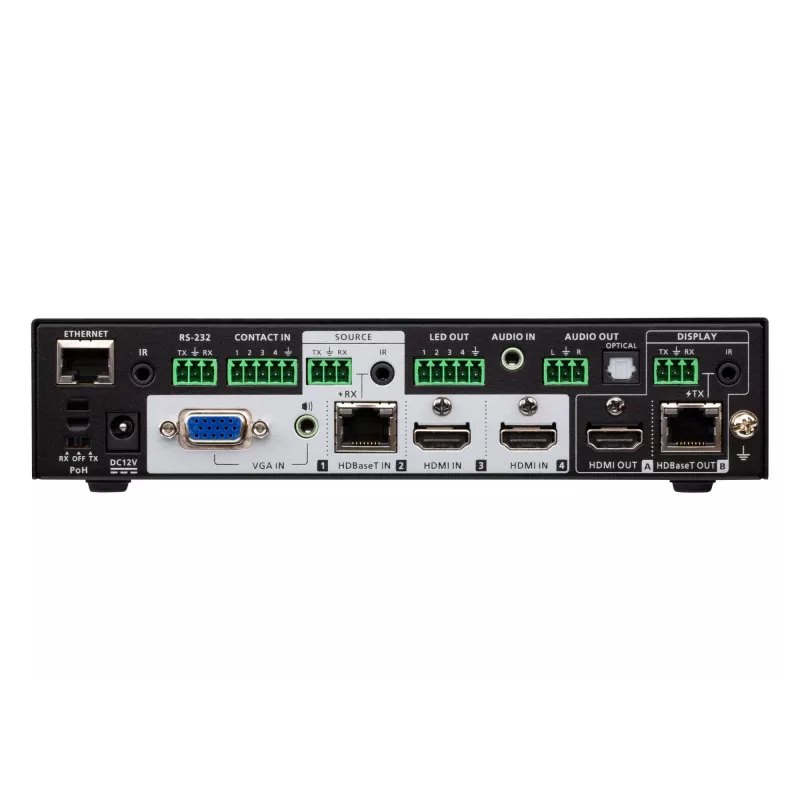

• Sisendid: 1 x HDBaseT, 2 x HDMI, 1 x VGA
• Väljundid: HDMI ja HDBaseT (toetab samaaegselt skaleeritud väljundeid)
• HDBaseT ulatus: kuni 140 m üle Cat6/Cat6a või ATEN 2L-2910 Cat6 kaabli (nii HDBaseT sisendi kui väljundiga)
• Heli: sisseehitatud DSP, mikrofoni sisend valitava 48V fantoomtoitega, heli põimimine ja eemaldamine (HDMI, liiniväljund, optiline)

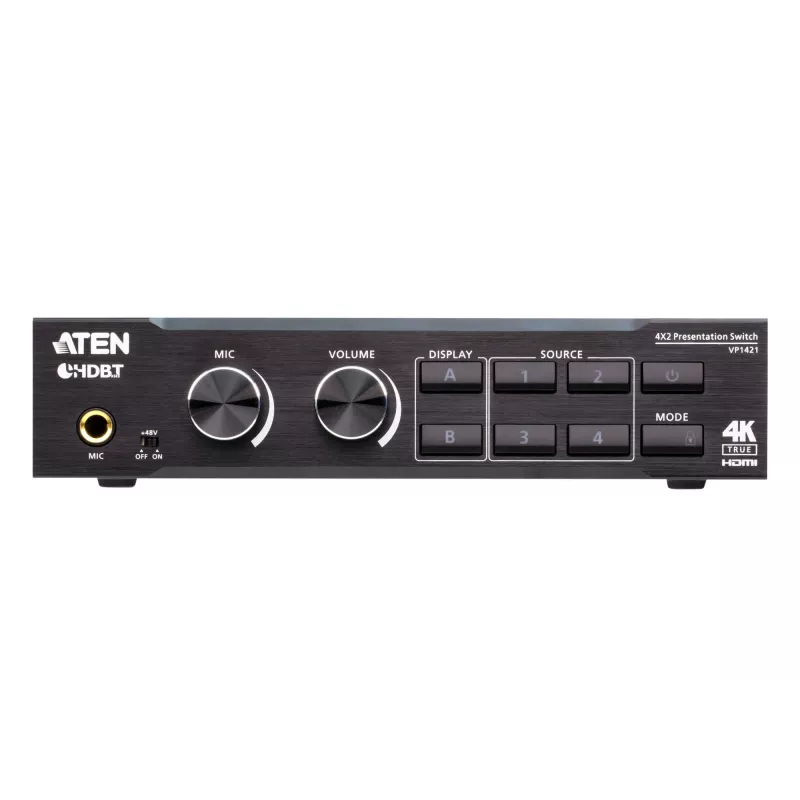

• Juhtimine: esipaneeli nupud, IR-pult, veebipõhine GUI, RS-232, Ethernet, kontaktide sulgemine

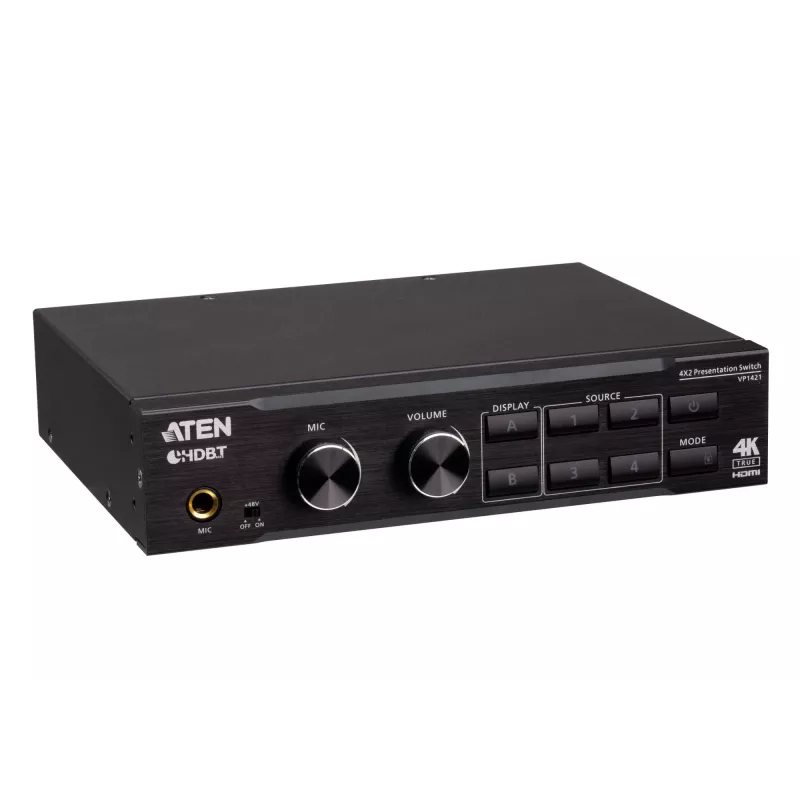

• Konstruktsioon: metallkorpus, kompaktsed mõõtmed (170,1 x 200 x 44 mm), kaal 1,58 kg
• Energiatarve: tüüpiline 14,93 W
• MPN/EAN: VP1421 / 4719264649158

Kuidas kasutada

Ühendage allikaseadmed saadaolevate sisenditega (HDBaseT, HDMI, VGA), ühendage ekraanid HDMI ja/või HDBaseT väljunditega ning vajadusel ühendage Cat6/Cat6a kaabel, et pikendada AV-d ja juhtimist kuni 140 m kaugusele. Seadistage skaleerimine, heli põimimine ja marsruutimine esipaneeli juhtnuppude, veebipõhise GUI või välise juhtsüsteemi (RS-232 või Ethernet) kaudu. Mikrofoni kasutamisel lubage vajadusel 48V fantoomtoide ja reguleerige audio DSP seadeid, et segada mikrofoni ja programmiheli ning rakendada automaatset summutamist kõne arusaadavuse tagamiseks.

Soovitused

Optimaalse HDBaseT jõudluse tagamiseks kasutage kvaliteetseid Cat6 või Cat6a kaableid (ATEN soovitab parimate tulemuste saavutamiseks 2L-2910 Cat6), veenduge, et püsivara on ajakohane, ning kontrollige ekraani EDID seadeid 4K ja 1080p väljundite segamisel, et vältida eraldusvõime või värviruumi mittevastavusi.
