ALLNET BrickRknowledge ALL-BRICK-0656 loogikakomplekti õppekomplekt

ALLNET BrickRknowledge ALL-BRICK-0656 loogikakomplekti õppekomplekt on modulaarne õppekomplekt digitaalsete loogikaahelate ja põhiliste elektroonikakatsetuste ehitamiseks ning testimiseks. Komplekt ühendab ühilduvad komponendid ja moodulid ühtsesse õppepaketti, mis on mõeldud klassiruumi demonstratsioonideks, laboriharjutusteks ja iseseisvaks õppimiseks. See toetab loogikaväravate, signaalilevi, sisend-väljund käitumise ja lihtsate tõrkeotsingutehnikate praktilist uurimist, mis on olulised sissejuhatavate elektroonika- ja digitaaldisaini kursuste jaoks.

Eelised

Komplekt pakub struktureeritud komponentide ja moodulite kogu, mis lihtsustab levinud loogikafunktsioonide kokkupanekut ja testimist, ilma et oleks vaja täiustatud jootmist või püsivaid ühendusi. Komponendid on mõeldud korduvaks kasutamiseks erinevates konfiguratsioonides, võimaldades samm-sammulisi katseid, mis illustreerivad teooriat praktiliste tulemustega. Komplekti korraldus soodustab selget vooluringide paigutust, elementide lihtsat asendamist tõrkeotsingu ajal ja kiiret üleminekut katsete vahel.

Sobib

• Digitaalse loogika ja kombinatsioonahelate klassiruumi demonstratsioonideks
• Õpilaste laboriharjutusteks ja projektide prototüüpimiseks
• Iseõppimiseks elektroonika ja loogikateooria algajatele
• Õpetajate ettevalmistatud tunniplaanideks ja praktilisteks hindamisteks

Peamised tehnilised andmed

• Modulaarsed komponendid, mis on mõeldud pistikühendusega kokkupanekuks ja sobivad korduvateks katseteks

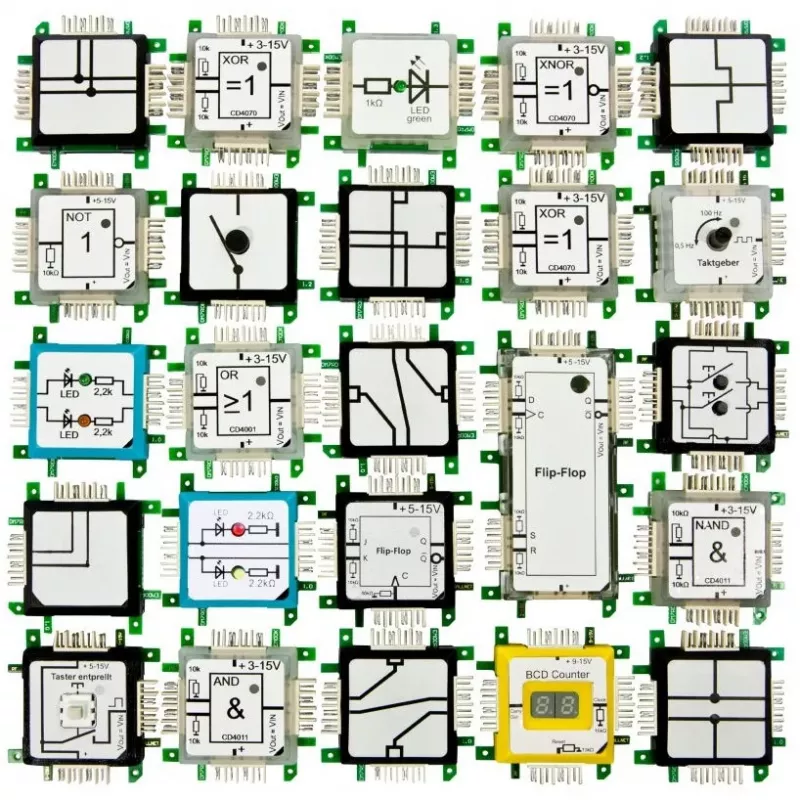

• Sisaldab loogikavärava mooduleid, mis katavad põhifunktsioone nagu JA, VÕI, EI, NING-EI ja VÕI-EI (funktsionaalsed tüübid; mooduli üksikasjad sõltuvad komplekti sisust)
• Sisend-lülitid ja väljund-indikaatorid signaalivoo ja loogikaoleku muutuste demonstreerimiseks
• Makettplaadi tüüpi pistikud või ühilduvad pesad paindlikuks vooluringi paigutuseks
• Madalpingeline töö, mis sobib ohutuks õppekasutuseks standardsete laboratoorsete toiteallikatega

Kasutusjuhend

Alustage, konsulteerides kaasasoleva katselehe või juhendaja juhendiga, et määrata kindlaks vajalikud moodulid antud harjutuse jaoks. Asetage moodulid kaasasolevatesse pistikutesse või paigutage komponendid tarnitud paigutusalusele, seejärel ühendage sisendid ja väljundid vastavalt valitud katse skeemile. Rakendage soovitatud madalpinget ja kasutage sisend-lüliteid, et jälgida väljund-indikaatoreid; registreerige tulemused, et võrrelda oodatud loogikakäitumisega. Tõrkeotsinguks eraldage üksikud väravamoodulid ja kontrollige sisendsignaale ning toite järjepidevust enne osade asendamist.

Soovitused

Kasutage seda loogikakomplekti juhendatud õppekeskkonnas ja järgige standardseid ohutustavasid madalpingeliste elektroonikaseadmete puhul. Hoidke komponente nende lahtrites, et vältida kadumist, ja lülitage komplekt enne ahelate ümberkorraldamist välja. Kombineerige samm-sammulisi katseid teoreetiliste kokkuvõtetega, et tugevdada arusaamist loogikafunktsioonidest ja vooluringi käitumisest.
