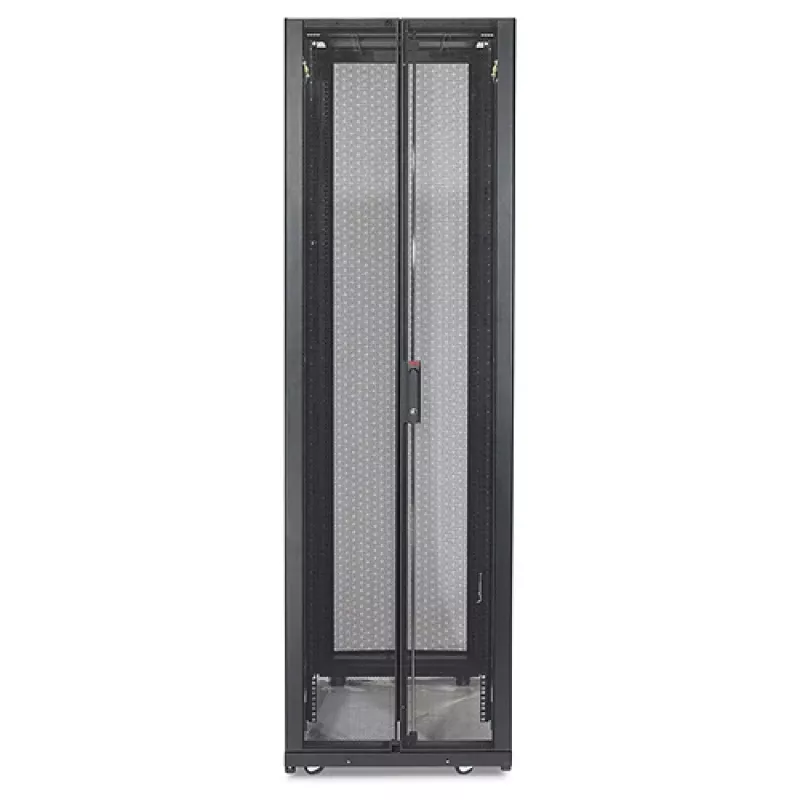

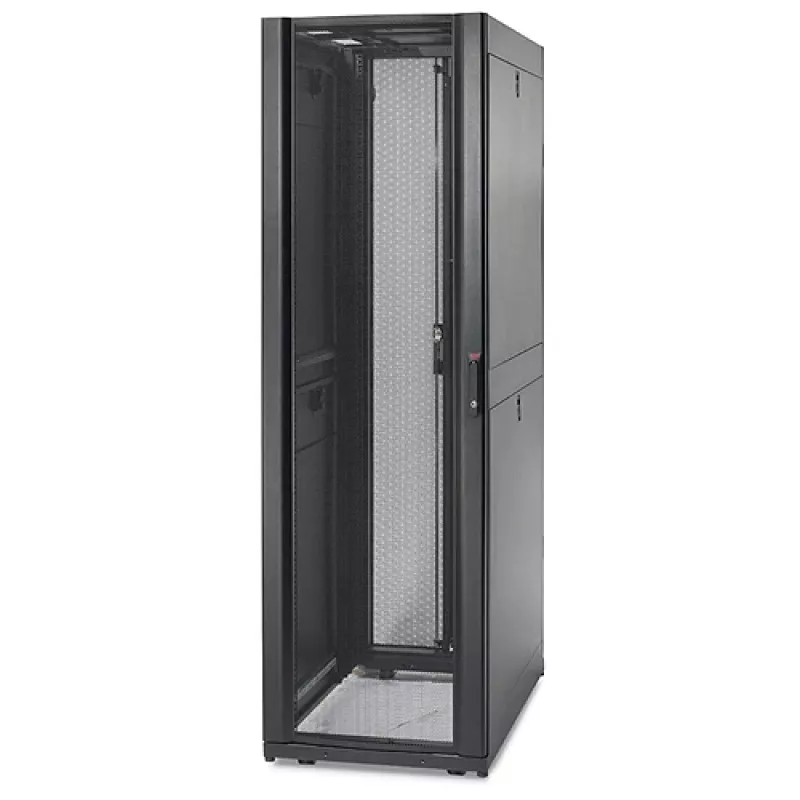

APC NetShelter SX 45U vabaltseisev rack must

NetShelter SX 45U 600 mm laiune x 1070 mm sügav kest koos külgedega must

Funktsiooniderikkad korpused, mis on optimeeritud hõlpsaks paigaldamiseks, kaablite haldamiseks, toitejaotuse integreerimiseks ja õhuvoolu maksimeerimiseks.

Garanteeritud ühilduvus
Tootja suhtes neutraalne paigaldus tagab garanteeritud ühilduvuse kõigi EIA-310 nõuetele vastavate 19" seadmetega. APC "Fits Like a Glove" raha tagasi garantii pakub meelerahu, et kõik teie EIA-310-E nõuetele vastavad rack-paigaldatavad seadmed mahuvad füüsiliselt NetShelteri korpusesse.

Hõlbustab ülalt kaablite haldamist
Ülalt paigaldatavad kaablirennid ja vaheseinad paigaldatakse tööriistadeta korpuse katusele, välistades vajaduse lae- või põrandaaluste kaablialuste järele. Kaablirennid ja vaheseinad on mõeldud nii toite- kui ka andmekaablite haldamiseks, säilitades samal ajal eraldatuse.

Kaabli juurdepääs
Suured kaablite läbiviigu avad katuses võimaldavad juurdepääsu ülalt tulevatele kaablitele. Alumine disain võimaldab takistamatut kaabli juurdepääsu läbi tõstetud põranda.

Lihtne valik
Pole vaja kulutada tunde kümnete osanumbrite valimisele ja koostamisele, et luua üks korpus. APC on teinud selle lihtsaks, hoolitsedes detailide eest ja pakkudes terviklikke korpuseid üksikute osanumbritega.

Ventileeritud
Perforeeritud esi- ja tagauksed tagavad piisava ventilatsiooni rack-paigaldatavatele seadmetele.

Kiirelt eemaldatavad uksed
Esiust saab paigaldada vastasküljele või vahetada tagauksega. Uksed on hõlpsasti eemaldatavad lihtsa tõstemehhanismiga.

Poolkõrgused külgpaneelid
Poolkõrgused kiirelt eemaldatavad külgpaneelid vähendavad suurust ja kaalu, muutes käsitsemise ja seadmetele juurdepääsu lihtsaks. Külgpaneelid on lukustatavad, kasutades ustega sama võtit.

Tagumised kaablihalduse kanalid
Integreeritud ja reguleeritav tagumine kanal pakub null-U paigalduskohti tööriistadeta tarvikutele. Igal kanalil on kaks kinnituskohta, et toetada kombinatsiooni kuni neljast tarvikust, näiteks toitejaotusseadmed ja vertikaalsed kaablikorraldajad.

Reguleeritavad paigaldussiinid
Vertikaalseid paigaldussiine saab reguleerida 1/4 tolli (6,4 mm) sammuga, kattes praktiliselt igasuguse IT-seadmete paigaldusvajaduse. U-positsioonid on nummerdatud ees ja taga seadmete kiireks paigaldamiseks.

Poolitatud tagauksed
Poolitatud tagauksed parandavad juurdepääsu ja hooldatavust rack-paigaldatud seadmete tagaküljele. Poolitatud tagauksed aitavad maksimeerida põrandapinda. Korpuse taga on vaja ainult 11 tolli (279 mm) vaba ruumi, et võimaldada ukse avanemist.

Rattad ja reguleeritavad tasandusjalad
Korpused tarnitakse standardvarustuses nii tasandusjalgade kui ka ratastega. Tasandusjalgu saab kiiresti reguleerida kruvikeeraja või puuriga, välistades vajaduse mutrivõtmega alt järele ulatuda.

Ühendamisvõimalus
Korpused sisaldavad eelpaigaldatud ühendusriistvara, et ühendada korpuseid reas ja anda korpusele täiendavat stabiilsust.

Konstruktsiooni stabiilsus
Tõestatud raami disain, tugevad paigaldussiinid ja vastupidavad rattad tagavad 3000 naela (1364 kg) staatilise ja 2250 naela (1023 kg) dünaamilise koormuse reitingud.

Integreeritud elektriline maandus
Katus, külgpaneelid ning esi- ja tagauksed on maandatud korpuse raami külge. Raamil asub kaheksa täiendavat elektrilise maanduse sisendit väliseks maandamiseks.

Kasutusjuhend

Asetage vabaltseisev rack soovitud asukohta ja reguleerige tasandusjalgu, et tagada stabiilsus; rattad sobivad esmaseks positsioneerimiseks. Paigaldage paigaldussiinid vajalikule sügavusele, kasutades nummerdatud U-positsioone, seejärel paigaldage EIA-310 nõuetele vastavad 19-tollised seadmed. Kasutage ülalt kaablirente ja katuse läbiviiguavasid toite- ja andmekaablite suunamiseks, hoides eraldatud jooksud vaheseintes. Kinnitage külgpaneelid ja uksed; kasutage integreeritud tagumisi kanaleid, et lisada vajadusel toitejaotusseadmeid või vertikaalseid kaablikorraldajaid. Enne seadmete toiteallikasse ühendamist kontrollige maandusühendusi raami ja väliste maanduspunktidega.

Soovitused

Optimaalse õhuvoolu ja hooldusjuurdepääsu tagamiseks jätke racki taha vähemalt 279 mm (11 tolli) vaba ruumi, et võimaldada poolitatud tagaukse avanemist. Kasutage seadmete paigutuse planeerimisel APC ühilduvusjuhiseid ja jaotage kaal ühtlaselt paigaldussiinidele, et säilitada konstruktsiooni stabiilsus.
