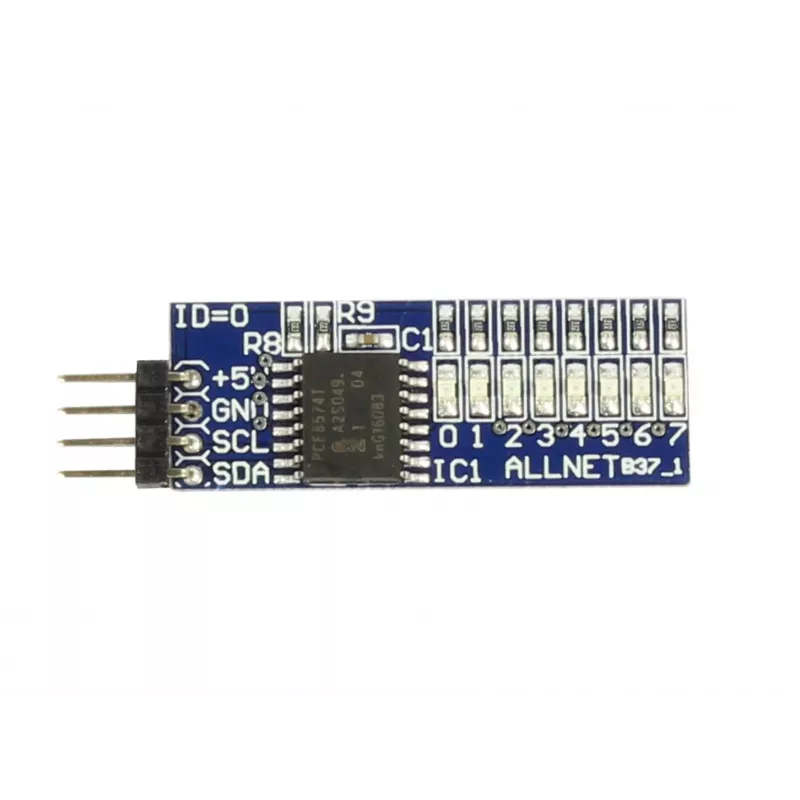

ALLNET 4duino 8 LED Board B37

ALLNET 4duino 8 LED Board B37 on laiendusplaat, mis on loodud Arduino-ühilduvate mikrokontrollerite ja 4duino platvormi jaoks. Sellel on 8 punast LED-i, mida juhitakse nihkeregistri (nt 74HC595 ühilduv) kaudu, võimaldades üksikute LED-ide juhtimist minimaalse I/O viikude arvuga. Ideaalne prototüüpimiseks, visuaalseks tagasisideks ja haridusprojektideks.

Eelised

Lihtne integreerida standardsete viikpäistega (2,54 mm sammuga). Aheldatav LED-väljundite laiendamiseks. Leivalauale sobiv disain lihtsustab prototüüpimist. Vajab ainult 3 digitaalset I/O viiku (andmed, kell, hoidik).

Sobib kasutamiseks

• Arduino ja 4duino projektid
• Visuaalsed olekuindikaatorid
• Hariduslik elektroonika
• Prototüüpimine ja testimine

Peamised tehnilised andmed

• Toote tüüp: LED-laiendusplaat
• LED-ide arv: 8
• LED-i värv: Punane
• Juhtimiskiip: Nihkeregister (74HC595 ühilduv)
• Liides: Digitaalne I/O
• Tööpinge: 5 V alalisvool
• Ühenduse tüüp: Viikpäised (2,54 mm sammuga)
• Plaadi materjal: PCB
• Paigaldus: Leivalauale sobiv
• Seeria: 4duino

Soovitused

Parimate tulemuste saavutamiseks kasutage 5 V Arduino plaati. Veenduge, et sobivad voolu piiravad takistid on paigaldatud (kaasas).
