Alalisvoolu lahklüliti CNC NV821822 4-pooluseline 32A 1000 VDC

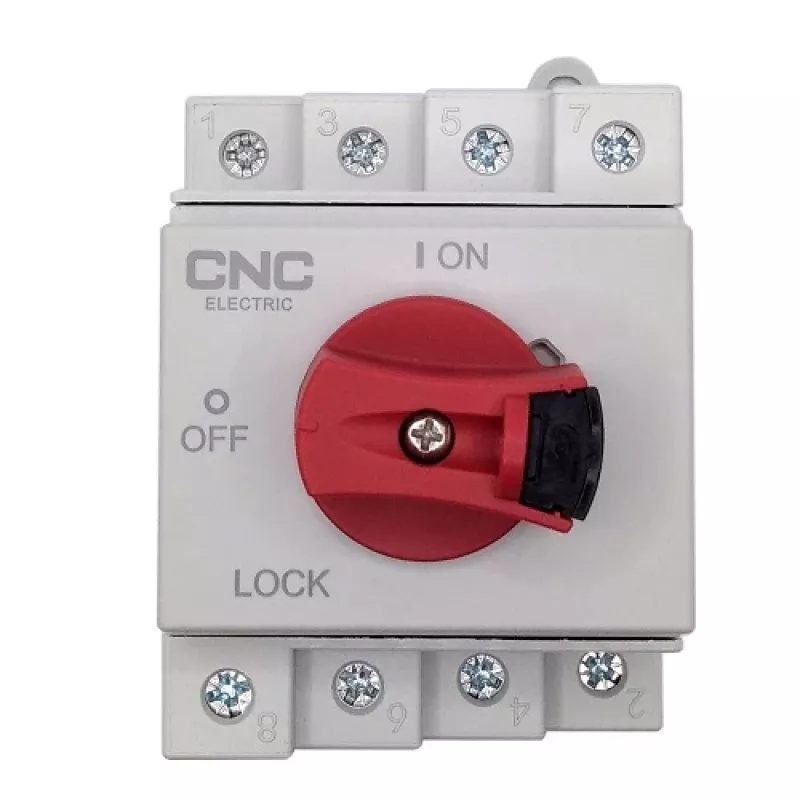

Alalisvoolu lahklüliti CNC NV821822 on 4-pooluseline DIN-liistule paigaldatav lüliti, mis on ette nähtud kõrgepingeliste alalisvooluahelate ohutuks isoleerimiseks kuni 1000 V ja 32 A. Lukustatav käepide ja 3 ms kaare kustumise aeg võimaldavad usaldusväärset fotogalvaaniliste stringide või 1–2 MPPT liini lahutamist hoolduse ja avariiväljalülituste jaoks. Kompaktne seade sobib paigaldamiseks juhtkappidesse, jaotuskastidesse ja ühenduskastidesse päikeseenergia- ja muudes alalisvoolu jaotussüsteemides. See vastab standarditele IEC 60947-1, IEC 60947-3, AS5033:2014, NZS5033:2014 ja UL508i.

Eelised

Lüliti tagab neljapooluselise eralduse nimitalitluspingega DC 1000 V ja nimivooluga 32 A. Lukustatav käepide kindlustab lüliti suletud asendis, tagades ohutuse töö ajal. Seadmel on 3 ms kaare kustumise aeg efektiivseks PV stringide lahtiühendamiseks, leegiaeglustav ja UV-kindel korpus ning IP20 kaitse. Kompaktsed mõõtmed ja DIN-liistule kinnitus lihtsustavad paigaldamist standardsetesse elektrikilpidesse.

Sobib

• Päikeseenergia paneelide massiivid ja ühenduskastid
• Akusüsteemid ja muud kõrgepingelised alalisvoolupaigaldised
• Juhtkapid ja jaotuskastid, mis vajavad alalisvoolu eraldust
• 1–2 MPPT liini või mitmesooneliste alalisvooluliinide lahutamine

Peamised tehnilised andmed

• Kontaktide arv: 4
• Nimitalitluspinge (Ue): DC 1000 V
• Isolatsioonipinge (Ui): DC 1500 V
• Nimivool (In): 32 A
• Nimisädeimpulsspinge (Uimp): 8 kV
• Kaare kustumise aeg: 3 ms
• Mehaaniline eluiga: 10 000 tsüklit; Elektriline eluiga: 3000 tsüklit
• Ühenduse tüüp: M4; Juhtme ristlõige: max 4–16 mm²
• Kaitseaste: IP20, V0
• Mõõdud: 94,9 × 60,2 × 78,2 mm
• Töö-/hoiutemperatuur: -40 °C kuni 85 °C
• Paigaldus: DIN-liist
• Garantii: 24 kuud

Kasutamine

Paigaldage CNC NV821822 standardsele DIN-liistule juhtkapi või ühenduskasti sees. Ühendage alalisvoolujuhid M4 klemmidele, kasutades sobivaid otsikuid ja kaableid ettenähtud 4–16 mm² vahemikus. Kasutage käepidet ahela avamiseks või sulgemiseks; käepidet saab ohutuks tööks lukustada suletud asendisse. Veenduge, et süsteemi pinge ei ületaks DC 1000 V, ning järgige paigaldamisel ja kasutuselevõtul kohalikke elektrieeskirju.

Soovitused

Kasutage lahklülitit harvaesinevateks sisse-/väljalülitusteks ja kuni 1–2 MPPT stringi eraldamiseks. Enne pingestamist kontrollige õiget ühendust ja klemmide pingutusmomenti ning tehke hooldust alles pärast seda, kui lüliti on ohutusprotseduuride kohaselt avatud ja isoleeritud.
