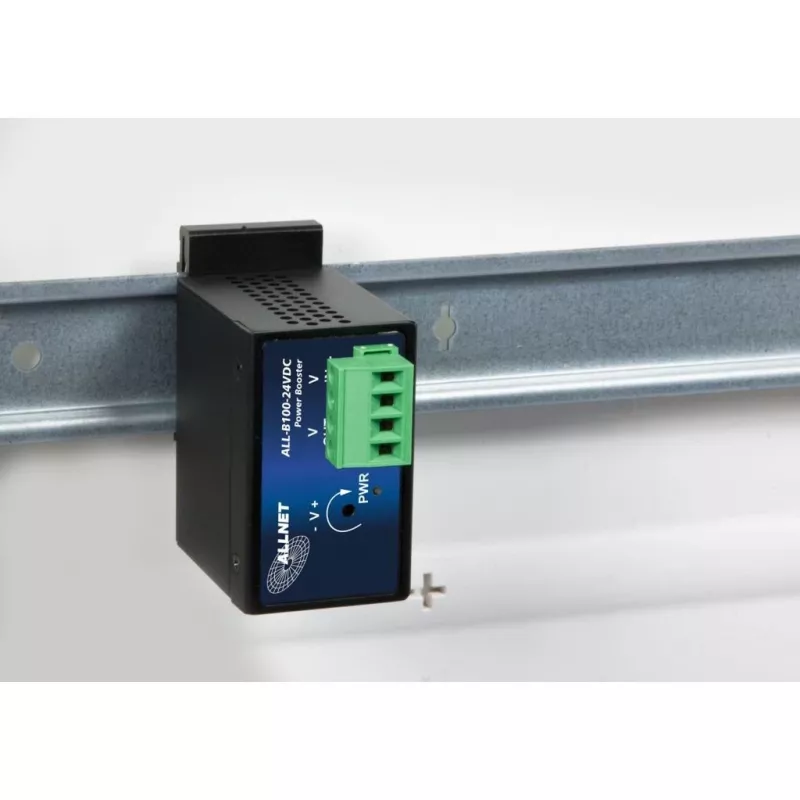

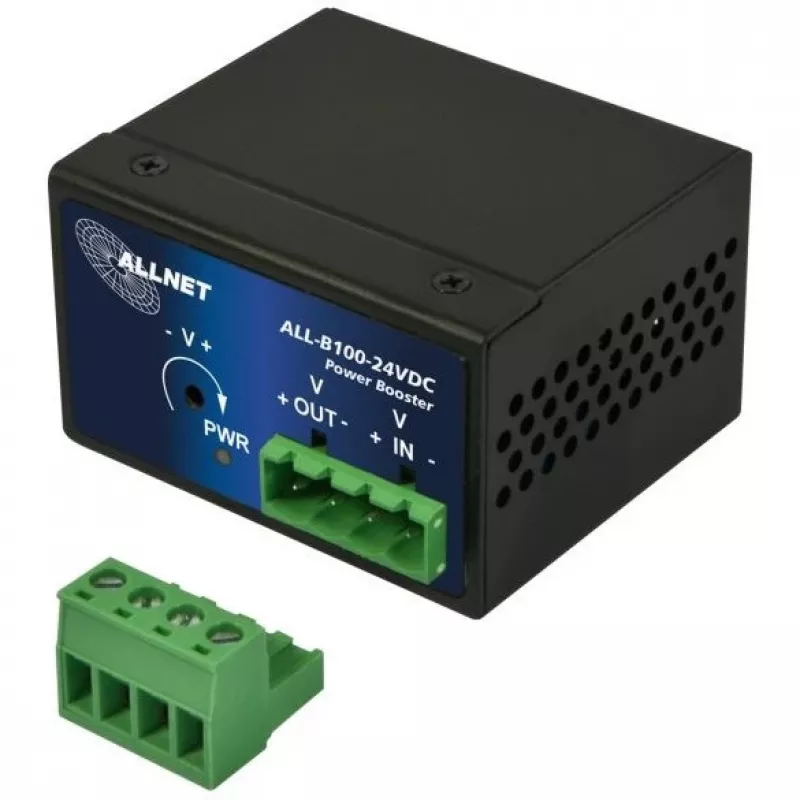

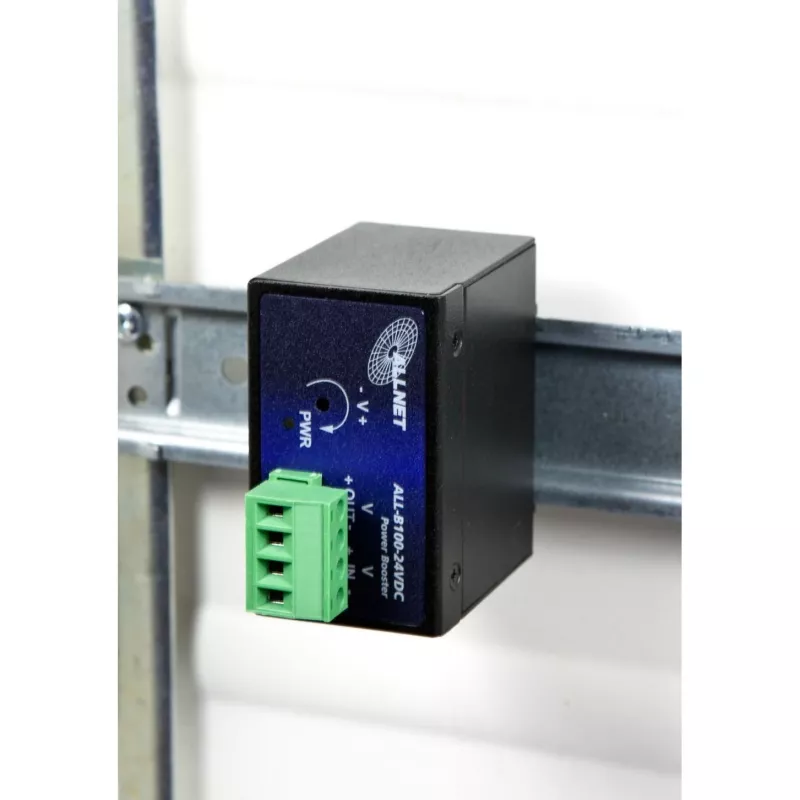

Alalis-alalisvoolu astmeline tõstemuundur ALLNET ALL-B100-24VDC: 24 VDC sisend, 48–55 VDC väljund, kuni 95 W

ALLNET ALL-B100-24VDC on alalis-alalisvoolu astmeline tõstemuundur, mis muundab 24 VDC sisendi kõrgemaks 48–55 VDC väljundiks maksimaalse võimsusega 95 W. Muundur on mõeldud paigaldistele, kus olemasolevad 24 V toiteallikad peavad toitma seadmeid, mis vajavad kõrgemat alalispinget. See pakub kompaktset astmelist lahendust reguleeritud väljundpingega ja piisava võimsusega, et toetada võrguseadmeid, sideseadmeid ja tööstuslikke juhtimismooduleid, säilitades samal ajal algse 24 V allika.

Eelised

Seade tagab stabiilse tõste 24 V-lt reguleeritavale 48–55 V vahemikule, toetades kuni 95 W väljundvõimsust. Selle kompaktne vorm võimaldab paigaldamist kitsastesse ruumidesse või korpustesse. Reguleeritud väljund minimeerib pingekõikumised koormuse all, võimaldades tundlike seadmete usaldusväärset tööd. Standardsete sisend- ja väljundklemmidega konstrueerituna integreerub muundur olemasolevatesse 24 V süsteemidesse ilma ulatusliku ümberjuhtmestuseta.

Sobib

• Võrguseadmete toitmiseks, mis vajavad ~48–54 VDC 24 V toiteallikast
• Sideraadiote ja kaugtransiiverite varustamiseks
• Tööstusmoodulite, kontrollerite või andurite toitmiseks, mis vajavad kõrgemat alalispinget
• Järelpaigaldisteks, kus kõrgema pinge toiteallika lisamine on ebapraktiline

Peamised spetsifikatsioonid

• Sisendpinge: 24 VDC nominaalne
• Väljundpinge vahemik: 48–55 VDC (reguleeritav)
• Maksimaalne väljundvõimsus: kuni 95 W
• Muundamise tüüp: alalis-alalisvoolu astmeline (boost) muundur
• Väljundregulatsioon: mõeldud stabiilse pinge tagamiseks muutuva koormuse korral
• Füüsiline: kompaktne moodul, sobib paigaldamiseks korpustesse

Kasutamine

Ühendage 24 VDC sisendklemmid ühilduva 24 V toiteallikaga, järgides õiget polaarsust. Ühendage väljundklemmid seadme või koormusega, mis vajab 48–55 VDC, ja reguleerige väljundit, kui seadmel on reguleerimisnupp. Veenduge, et kogukoormus ei ületa 95 W maksimumi. Pärast muunduri sisselülitamist mõõtke väljundpinget, et kinnitada korrektne töö, ja tehke vajalikud peenhäälestused enne süsteemi jätmist pidevasse töösse.

Soovitused

Paigaldage muundur hästi ventileeritud kohta ja kinnitage elektriühendused sobiva juhtmepaksuse ja tõmbetugevusega. Veenduge, et 24 V allikas suudab pakkuda piisavat sisendvoolu soovitud väljundvõimsusele, ja järgige alalisvoolupaigaldiste ohutustavasid. Tundlike võrgu- või raadioseadmete puhul kontrollige maandust ja varjestust häirete vähendamiseks. Tutvuge seadme dokumentatsiooniga ümbritseva temperatuuri piirangute ja paigaldusorientatsiooni osas.
