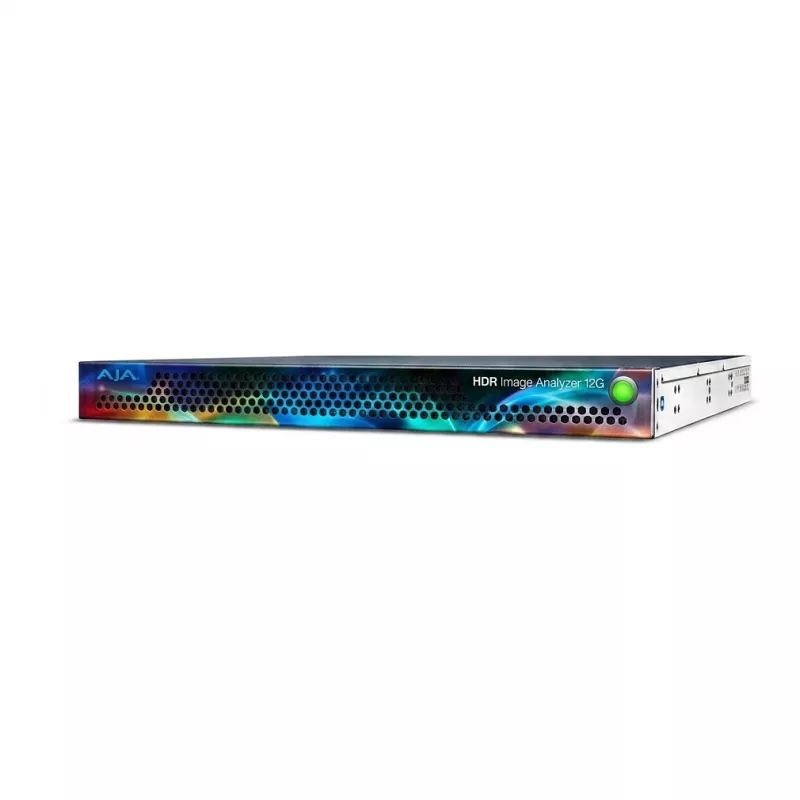

AJA HDR Image Analyzer 12G (HDR-IMGYZR-12G)

AJA HDR Image Analyzer 12G on professionaalne 1RU riiulisse paigaldatav lainekuju monitor ja HDR/SDR analüüsitööriist, mis on loodud ringhäälingu, järeltootmise ja otseproduktsiooni keskkondadele. See pakub põhjalikku video- ja helianalüüsi, toetades 12G-SDI ja HDMI 2.0 sisendeid, võimaldades jälgida kuni 8K (UHD2) 60p signaale. Täiustatud HDR-analüüsitööriistad, sealhulgas lainekuju, vektorskoop, histogramm, CIE kromaatilisus, valevärv, valgustase ja andmeanalüsaator, tagavad täpse värvide gradueerimise ja vastavuse HDR-standarditele nagu HDR10, HLG ja PQ.

Eelised

Kahekordsed redundantse toiteallikad tagavad katkematu töö kriitilistes töövoogudes. Seade toetab ühe lingi 12G-SDI ja nelja lingi 3G-SDI 4K/UHD kuni 60p jaoks, samuti HDMI 2.0 4K/UHD kuni 60p jaoks. Sellel on 16-kanaliline manustatud SDI/HDMI heli mõõtmine, värviruumi vea tuvastus, nitti taseme kuvamine, pikselivalija ja metaandmete analüüs (ANC, VANC, HDR metaandmed). Kaugjuhtimine ja püsivara uuendused toimuvad Gigabit Etherneti kaudu.

Sobib

• Ringhäälinguinseneridele ja videospetsialistidele, kes vajavad täpset HDR/SDR jälgimist
• Järeltootmisettevõtetele värvide gradueerimiseks ja kvaliteedikontrolliks
• Otseproduktsiooni keskkondadele, mis vajavad usaldusväärset signaalide analüüsi

Peamised tehnilised andmed

• Video sisendliidesed: 4x 12G-SDI (BNC), 1x HDMI 2.0 (Type A)
• Video väljundliidesed: 2x 12G-SDI (BNC) (Loop/Monitor), 1x HDMI 2.0 (Type A) (Monitor)
• Maksimaalne video eraldusvõime: 8K (UHD2) 60p
• Toetatud SDI formaadid: Ühe lingi 12G-SDI, nelja lingi 3G-SDI 4K/UHD kuni 60p jaoks
• Toetatud HDMI formaadid: HDMI 2.0 4K/UHD kuni 60p jaoks
• Toetatud värviruumid: Rec. 709, Rec. 2020, P3
• Toetatud HDR formaadid: HDR10, HLG, PQ (Perceptual Quantizer)
• Analüüsitööriistad: Lainekuju, Vektorskoop, Histogramm, CIE kromaatilisus, Valevärv, Valgustase, Andmeanalüsaator
• Helianalüüs: 16-kanaliline manustatud SDI/HDMI heli mõõtmine
• Vormitegur: 1RU riiulisse paigaldatav
• Võrguühendus: 1x Gigabit Ethernet (RJ-45) kaugjuhtimiseks ja uuendusteks
• USB ühendus: 2x USB 3.0 Type-A klaviatuuri/hiire/salvestusseadme jaoks
• Toiteallikas: Kahekordsed redundantne 100-240 VAC, 50/60 Hz
• Kuva väljund: Väline monitor SDI või HDMI kaudu
• Värviruumi vea tuvastus: Jah
• Nitti taseme kuvamine: Jah
• Pikselivalija: Jah
• Metaandmete analüüs: ANC, VANC, HDR metaandmed

Soovitused

Optimaalse jõudluse tagamiseks kasutage kvaliteetseid 12G-SDI kaableid ja tagage korralik ventilatsioon riiulikeskkonnas. Seade sobib ideaalselt integreerimiseks olemasolevatesse ringhäälingu ja järeltootmise töövoogudesse, mis nõuavad täiustatud HDR analüüsi.
