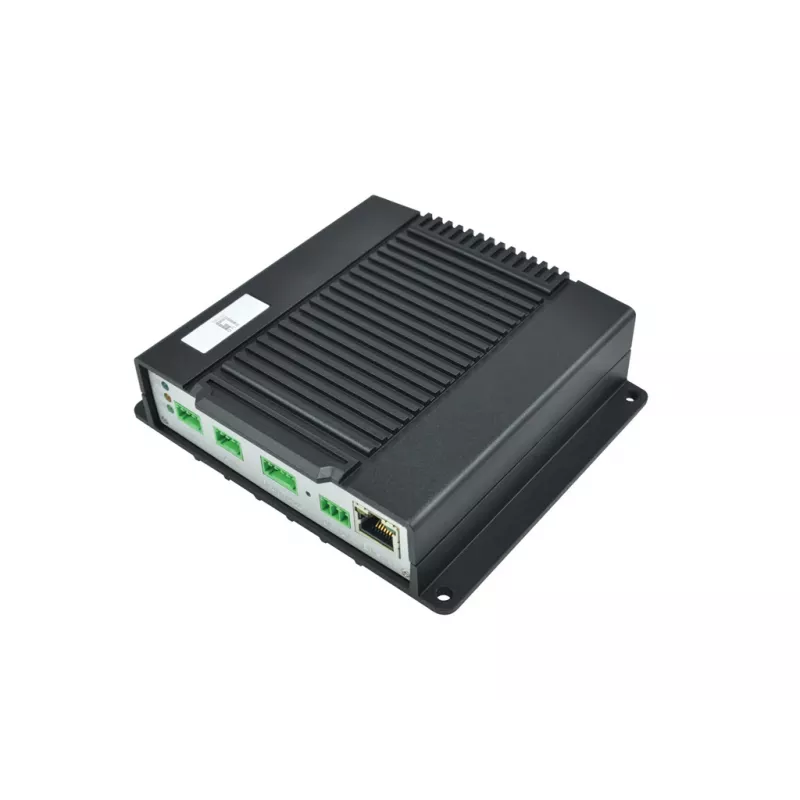

LevelOne HUBBLE 4-kanaliline videokooder, 802.3af PoE

Kompaktne videosalvesti RJ-45, nelja CVBS videosisendi ning RS-485/RS-422 juhtimise toega. Salvesti pakub H.264 ja MJPEG pakkimist kuni 25/30 kaadrit sekundis väljundina ning kaalub 462 g. Seade toetab toidet 12V alalisvoolu või PoE (802.3af) kaudu, sisaldab kahesuunalisi heliliine ja microSD-kaardi pesa kohalikuks salvestuseks.

Eelised

Seade pakub reaalajas kahe voo salvestust H.264 ja MJPEG formaadis, võimaldades samaaegseid põhi- ja sekundaarvooge. Neli analoogkanalit toetavad kokku kuni 120 kaadrit sekundis D1 eraldusvõimega, iga kanal kuni 30 kaadrit sekundis. Võrguühilduvus ja PoE lihtsustavad paigaldamist, samas kui sisseehitatud RS-485/RS-422 ja DI/DO liidesed toetavad väliseid juhtimis- ja häireintegratsioone.

Peamised tehnilised andmed

• Võrk: RJ-45
• Videosisendid: 4 x CVBS
• Jadajuhtimine: 1 x RS-485/RS-422
• Pakkimisformaadid: H.264, MJPEG
• Kaadrisagedus: kuni 25/30 kaadrit sekundis väljund; kuni 120 kaadrit sekundis kokku D1-s (30 kaadrit sekundis kanali kohta)
• Toide: 12V alalisvool või PoE 802.3af
• Heli: 2-suunaline heli (liin sisend, liin väljund) x4
• Digitaalne I/O: DI/DO x4
• Brauseritugi: IE8–11, Firefox/Chrome koos VLC pluginaga, Safari koos QuickTime'iga
• Tarkvara: tasuta 64-kanaliga komplekt koos nutiotsinguga
• Salvestus: MicroSD/MicroSDHC/MicroSDXC pesa
• Kaal: 462 g

Kasutamine

Ühendage kuni neli analoogkaamerat CVBS sisenditesse ja ühendage salvesti võrku RJ-45 kaudu. Toite seadet 12V alalisvoolu adapteri abil või varustage PoE toitega ühilduvast kommutaatorist. Seadistage jadajuhtimise sätted PTZ-seadmete jaoks RS-485/RS-422 kaudu ja konfigureerige DI/DO häireandurite jaoks. Kasutage kaasasolevat tarkvara või toetatud brausereid koos vajalike pluginatega, et pääseda ligi reaalajas vaatele, taasesitusele ja nutiotsingu funktsioonidele. Sisestage vajadusel kohalikuks salvestuseks MicroSD-kaart.

Soovitused

Stabiilseks võrgutööks ja PoE toiteedastuseks kasutage 802.3af-le vastavat PoE-kommutaatorit. Veenduge, et brauseri pluginad (VLC või QuickTime) on installitud, kui kasutate seadet Firefoxi, Chrome'i või Safari kaudu. Kasutage kvaliteetseid MicroSD-kaarte, mis on mõeldud pidevaks videosalvestuseks, ja testige pärast paigaldamist DI/DO ja jadaühendusi.
