Adapter InLine 69927E — võrgukaabli ühendusadapter

Kompaktne fiiberoptiline ühendus:Vaid 74 mm pikk – ideaalne paigaldamiseks kitsastesse kohtadesse välikilpides või võrgukappides.
IP68 kaitsega ühendus:Tolmu- ja veekindel – turvaliseks fiiberoptiliseks ühenduseks karmides keskkonnatingimustes.
Töökindel ja vastupidav:PA66 plastikust korpus koos silikoontihendiga – püsivaks kaitseks ja mehaaniliseks stabiilsuseks.
Lihtne integreerimine:Eelmonteeritud SC simplekspistikupesadega – tööriistavaba paigaldus kruviühenduse ja kummitihendi abil.
M20 keere:Standardiseeritud suurus – lihtne kasutada kilpides, jaotuskeskustes või tööstuspaigaldistes.

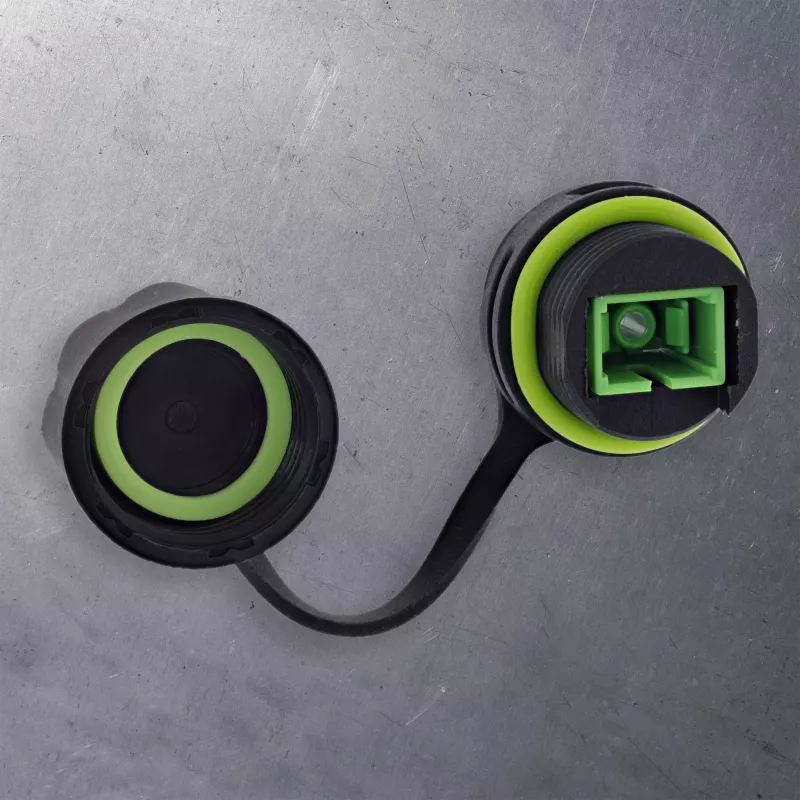

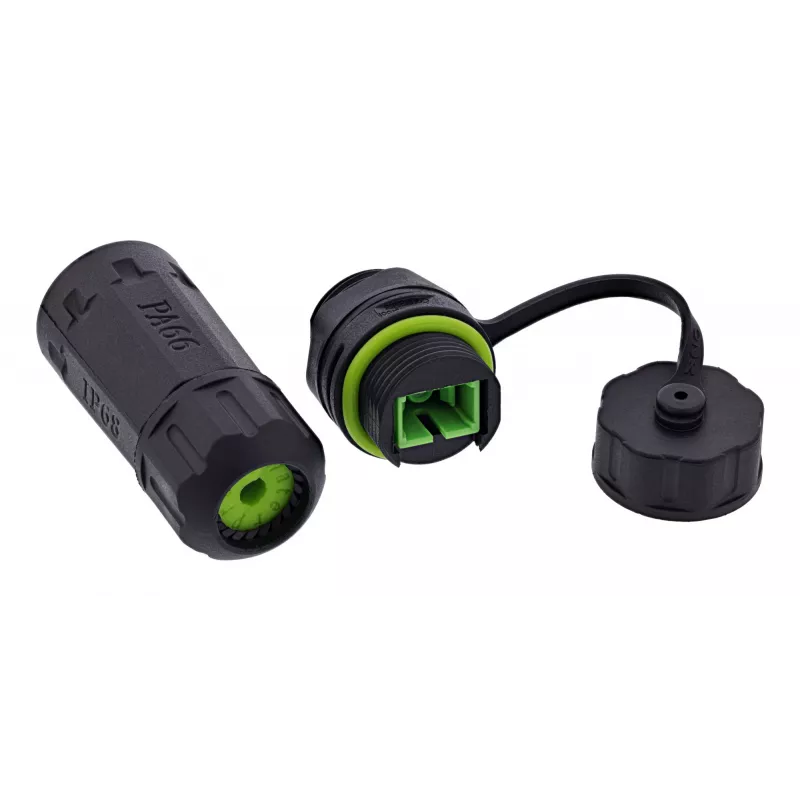

InLine® SC fiiberoptilise kaabli ühendusmuhv lühikese disainiga pakub töökindlat, kaitstud ühendust fiiberoptiliste kaablite jaoks nõudlikes keskkondades. Kompaktse pikkusega vaid 74 mm sobib see eriti hästi piiratud ruumiga paigaldistesse – näiteks võrgukappidesse, välistingimustes jaotuskeskustesse või tööstusrakendustesse.

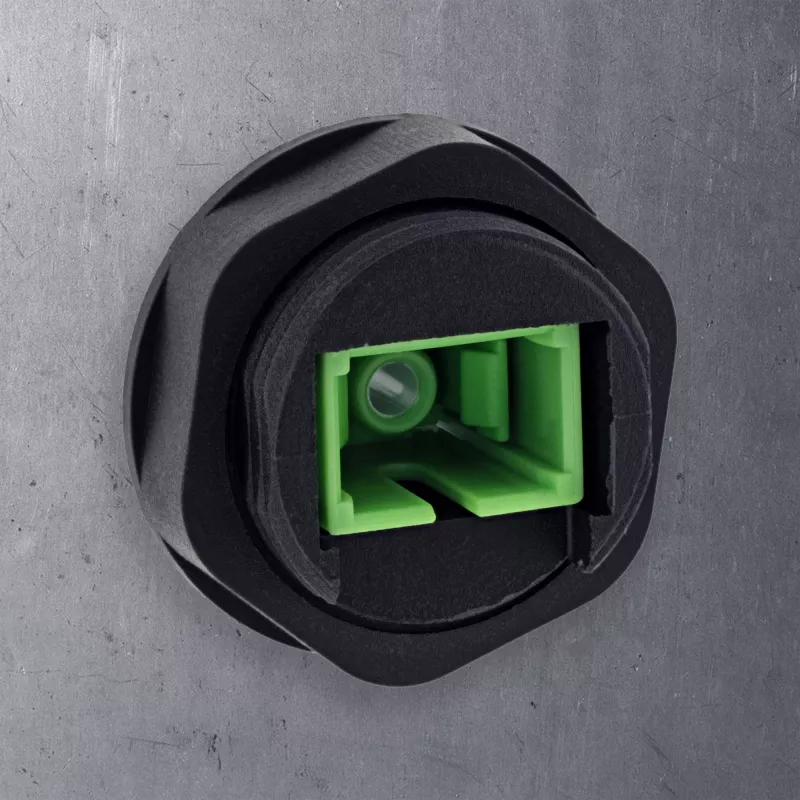

Muhv on varustatud kahe SC simplekspistikupesaga ja sobib ühemoodiliste ühenduste jaoks UPC või APC poleeringuga. Tänu oma IP68 kaitseklassile on see usaldusväärselt kaitstud vee, tolmu ja temperatuurikõikumiste eest vahemikus -40 °C kuni +85 °C. Korpus on valmistatud vastupidavast nailonist (PA66), mida täiendab silikoontihend usaldusväärse tihenduse tagamiseks.

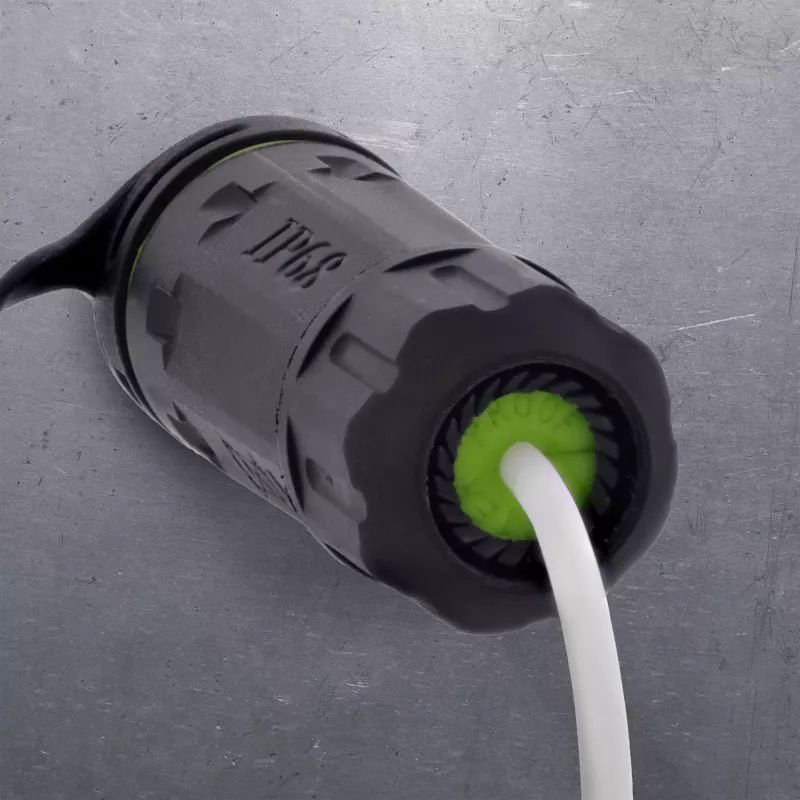

Paigaldamiseks pole tööriistu vaja: lihtsalt suunake kaabel läbi tihendi, keerake see M20 korpusesse ja tihendage rohelise tihendusrõngaga, nagu on näidatud juhendis. Nii luuakse vastupidav, vibratsioonikindel ühendus sise- ja välistingimustes kasutatavate fiiberoptiliste võrkude jaoks.
See fiiberoptiline muhv on ideaalne valik professionaalseteks paigaldusteks, kus on vaja töökindlust ja kompaktsust.

Materjal: Nailon (PA66)
Tihend: Silikoon
Moodul: SC simpleks emane/emane
Keerme suurus: M20
Kasutus: Ühemoodiline UPC/APC
Kaabli läbimõõdule: 2,9 mm
Mõõtmed: 74 x 26 mm
IP-kaitseklass: IP68
Temperatuuritaluvus: -40 °C kuni +85 °C

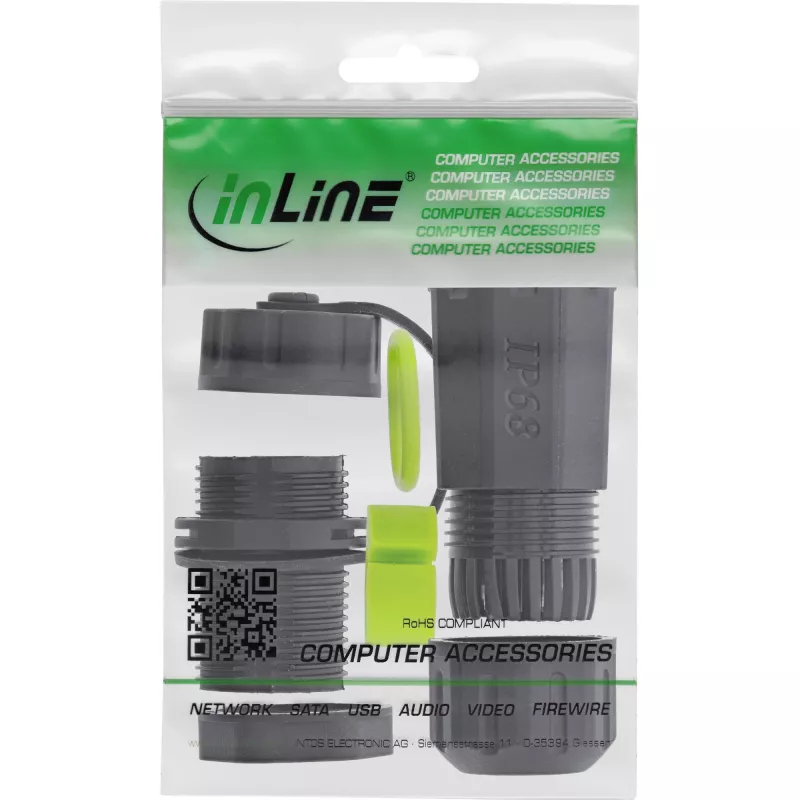

InLine 69927E. Toote värv: Must, Materjal: Polüamiid, Silikoon, Pistik(ud): Fiiberoptiline ühendusmuhv SC, lühike, IP68, 2x SC pistikupesa, M20. Vastavussertifikaadid: TÜV-märgis. Laius: 25 mm, Sügavus: 85 mm, Kõrgus: 25 mm. Kogus pakendis: 1 tk. Pakendi laius: 70 mm, Pakendi sügavus: 140 mm, Pakendi kõrgus: 30 mm

Kasutusjuhend

Suunake fiiberkaabel läbi silikoontihendi, sisestage eelmonteeritud SC simplekspistikupesad korpusesse ja keerake muhv M20 keermestatud avasse. Pingutage ühendust ja asetage roheline tihendusrõngas vastavalt paigaldusjuhendile, et saavutada tihendatud, vibratsioonikindel liide. Mehaaniliseks kokkupanekuks pole spetsiaalseid tööriistu vaja, kuid optiliste ühenduste tegemisel järgige standardseid fiiberkäsitsemise ja puhtuse tavasid.

Soovitused

Usaldusväärse optilise jõudluse tagamiseks puhastage pistiku otsapinnad enne ühendamist ja vältige fiibri painutamist üle selle minimaalse painderaadiuse. Kasutage ühendusmuhvi ettenähtud temperatuurivahemikus ja veenduge, et silikoontihend on korralikult paigas, et säilitada IP68 kaitse.
